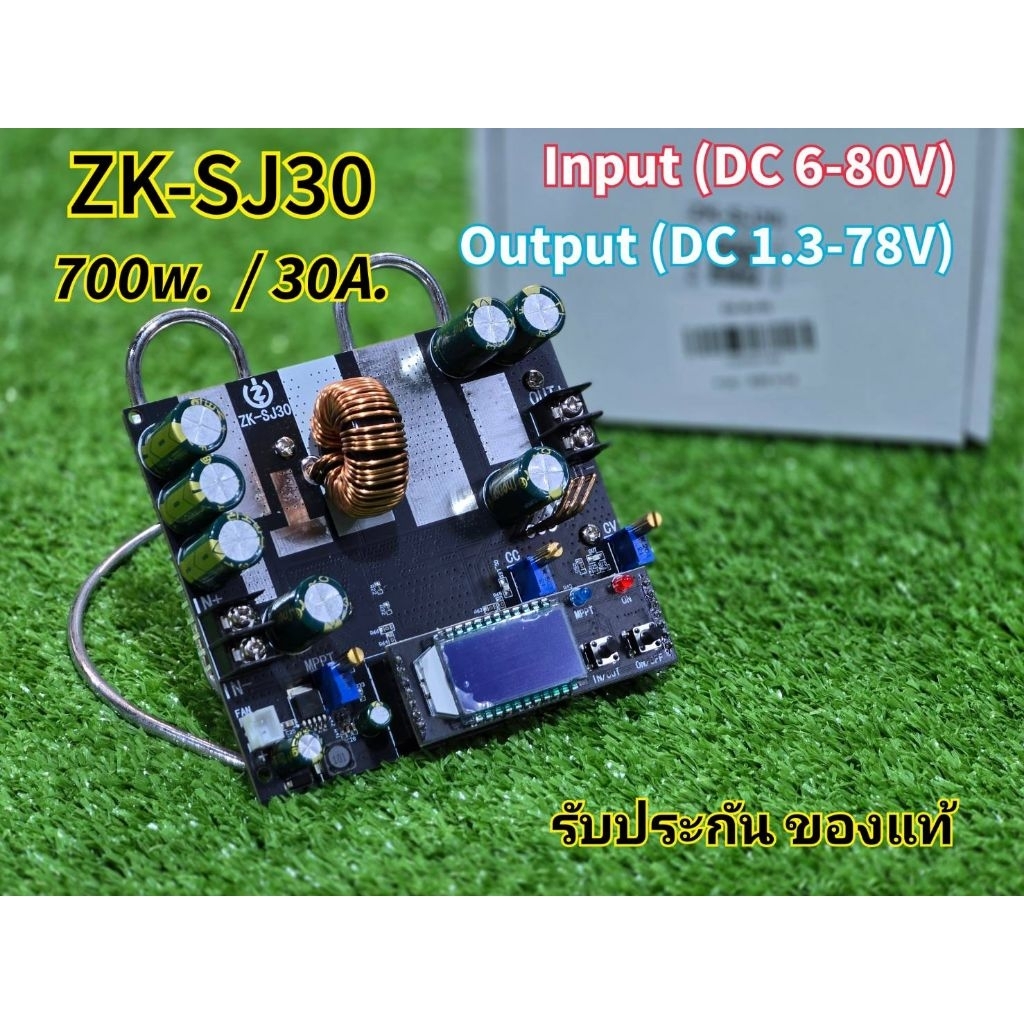

ZK-SJ30 **ของแท้** DC-Dc โมดูลควบคุมแรงดันไฟฟ้าอัตโนมัติ 700W ชาร์จพลังงานแสงอาทิตย์ 30A MPPT CC CV

รายละเอียด คุณสมบัติ: 1. การใช้วัสดุคุณภาพสูงทนทาน 2. โพเทนชิออมิเตอร์ที่ปราศจากสกรูทั้งหมดสามารถปรับได้โดยตรงซึ่งสะดวกกว่าในการใช้งาน 3. ท่อ MOS กำลังสูงความต้านทานภายในต่ำเพิ่มตัวระบายความร้อนประสิทธิภาพที่มั่นคงของกำลังไฟเต็ม 700W 4.การแสดงผลแรงดันไฟฟ้าแบบเรียลไทม์ใช้ความชัดเจนยิ่งขึ้น 5. อินเทอร์เฟซพัดลม 12V สำรองสำหรับลูกค้า DIY ฟรี 6. แหล่งจ่ายไฟที่หลากหลายการชาร์จพลังงานแสงอาทิตย์การชาร์จแบตเตอรี่ลิเธียมไดรฟ์กระแสคงที่ LED แหล่งจ่ายไฟที่ถูกควบคุมและอื่น ๆ พารามิเตอร์: พารามิเตอร์: แรงดันไฟฟ้าอินพุต: DC6-80V ช่วงแรงดันขาออก: DC1.3-78V ช่วงการแสดงแรงดันไฟฟ้า: 1.40-80.00V (ความแม่นยำ+ 0.1V) ช่วงการปรับกระแสไฟขาออก: 0-30A ช่วงการแสดงผลปัจจุบัน: 0.00A-30.00A (ความแม่นยำ +0.03A หรือมากกว่านั้น) ปุ่มปรับ: การควบคุมแรงดันไฟฟ้า MPPT, การควบคุมแรงดันขาออก,การควบคุมขีด จำกัด กระแสไฟขาออก ฟังก์ชั่น MPPT: มี การป้องกันการเติมย้อนกลับ: ใช่ไม่จำเป็นต้องใช้ไดโอดซีรีส์สำหรับการเชื่อมต่อแบตเตอรี่ กำลังไฟคงที่ (ขีด จำกัด ปัจจุบัน): มี การแสดงผล OPP การป้องกันพลังงานเกิน: 700W ไฟเกินจะปิดเอาท์พุ ทแสดง OPP ขั้นตอนการชาร์จเซลล์แสงอาทิตย์: 1. วัดแรงดันไฟฟ้าของแผงโซลาร์เซลล์ที่ไม่มีโหลด (แสงแดดเต็ม) คำนวณแรงดันไฟฟ้า MPPT = 0.75 * ไม่มีแรงดันไฟฟ้าหรือดูค่าพารามิเตอร์ Vmp ของแผงผู้ผลิตโดยตรง ใส่ใจกับขั้วบวกและขั้วลบอย่าเชื่อมต่อตรงข้าม 2. แผงโซลาร์เซลล์เชื่อมต่อกับโมดูลแหล่งจ่ายไฟสลับไปที่อินเทอร์เฟซการแสดงแรงดันไฟฟ้า MPPT ปรับโพเทนชิออมิเตอร์ MPPT และค่าจะ ถูกปรับเป็นแรงดันไฟฟ้า Vmp 3. หมุนโพเทนชิออมิเตอร์ CV เพื่อปรับแรงดันขาออก (ขนาดคือแรงดันไฟฟ้าที่ลอยของแบตเตอรี่ที่ชาร์จแล้ว) 4. ลัดวงจรขั้วบวกและขั้วลบของเอาต์พุตหมุนโพเทนชิออมิเตอร์ CC ปรับขนาดกระแสไฟฟ้าที่ จำกัด (ขนาดเป็นกระแสไฟที่อนุญาตของแบตเตอรี่ที่ชาร์จแล้ว) หากแผงโซลาร์เซลล์มีขนาดเล็กเกินไป MPPT ไฟแสดงสถานะจะสว่างขึ้นเมื่อไฟฟ้าลัดวงจรเพื่อรักษาแรงดันไฟฟ้าคงที่อินพุตกระแสไฟขาออกจะ จำกัด กระแสไฟจะลดลงได้เท่านั้นค่ากระแสไฟฟ้าที่เห็นเมื่อไฟ MPPT ดับ การทำเช่นนั้นหมายถึงการปรับกระแสไฟฟ้าให้เหมาะสม ขอแนะนำให้ปรับกระแสไฟฟ้าเมื่อมีแสงแดดเพียงพอหรือเมื่อมีแหล่งจ่ายแรงดันไฟฟ้าคงที่ เป็นอินพุต 5. เชื่อมต่อแบตเตอรี่เพื่อชาร์จ (ให้ความสนใจกับขั้วบวกและขั้วลบไม่เชื่อมต่อด้านหลัง) คุณสามารถปรับโพเทนชิออมิเตอร์ MPPT ได้อย่าง ถูกต้องเพื่อให้โมดูลอยู่ที่กำลังขับสูงสุด หมายเหตุ: 1. อินพุตขั้วบวกและขั้วลบไม่สามารถย้อนกลับได้มิฉะนั้นจะไหม้ขั้วบวกและขั้วลบของอินพุต 2. เมื่อขั้วเอาต์พุตเชื่อมต่อกับแบตเตอรี่อย่าเชื่อมต่อขั้วบวกและขั้วลบผกผันมิฉะนั้นจะถูกไฟไหม้ 3. กระแสไฟขาออกสูงสุด 30A ถูก จำกัด เฉพาะเมื่อความแตกต่างของแรงดันระหว่างแรงดันอินพุตและแรงดันขาออกมีขนาดเล็กและกำลังขับไม่เกิน 700W ยิ่งแรงดันไฟฟ้าแตกต่างกันมากเท่าไหร่ระหว่างอินพุตและเอาต์พุตประสิทธิภาพการแปลงก็จะยิ่งต่ำลงและยิ่งร้ายแรงมากขึ้นเท่านั้นหากความร้อนรุนแรงเกินไปให้ลดไฟหรือเพิ่มพัดลม 12V (พร้อมพอร์ตสำรองและกระแสพัดลมน้อยกว่า 200mA) เพื่อช่วยในการกระจายความ ร้อน 4.แรงดันไฟฟ้า MPPT โดยทั่วไปตั้งค่าเป็น 0.75 เท่าของแรงดันไฟฟ้าวงจรเปิดของแผงโซลาร์เซลล์คุณยังสามารถดูป้ายชื่อหรือปรึกษาผู้ผลิตแผงโซลาร์เซลล์ค่าแรงดันไฟฟ้า Vmp ค่าแรงดันไฟฟ้า Vmp คือแรงดันไฟฟ้า MPPT ที่เรา ต้องการตั้งค่า. จอแสดงผลสามารถแสดงการปรับแรงดันไฟฟ้าได้อย่างรวดเร็วสะดวกมาก ค่ากระแสไฟขาออก 5 ค่า (CC) โดยทั่วไปกระแสไฟชาร์จที่อนุญาตของแบตเตอรี่แบบชาร์จไฟได้วิธีการตั้งค่าปัจจุบันคือปลายเอาต์พุตโดยตรง กับการลัดวงจรของสายไฟโดยดูค่าการแสดงผลปัจจุบันเพื่อปรับ ค่าการแสดงผลเป็นค่าขีดจำกัดปัจจุบัน (ค่ากระแสไฟฟ้าขาออกสูงสุด) 6. ผลิตภัณฑ์มีฟังก์ชั่นป้องกันการถอยหลังและปลายเอาต์พุตไม่จำเป็น ต้องเชื่อมต่อไดโอดป้องกันการถอยหลังเมื่อชาร์จแบตเตอรี่ ตเตอรี่ ในรายการรวมด้วย: 1 x ZK-SJ30 700W โมดูลไฟลงขั้นตอนอัตโนมัติได้รับการแก้ไขแบบ ซิงโครนัส 30A โซลาชาร์จ MPPT CC CV ตัวควบคุมแรงดันไฟฟ้า
