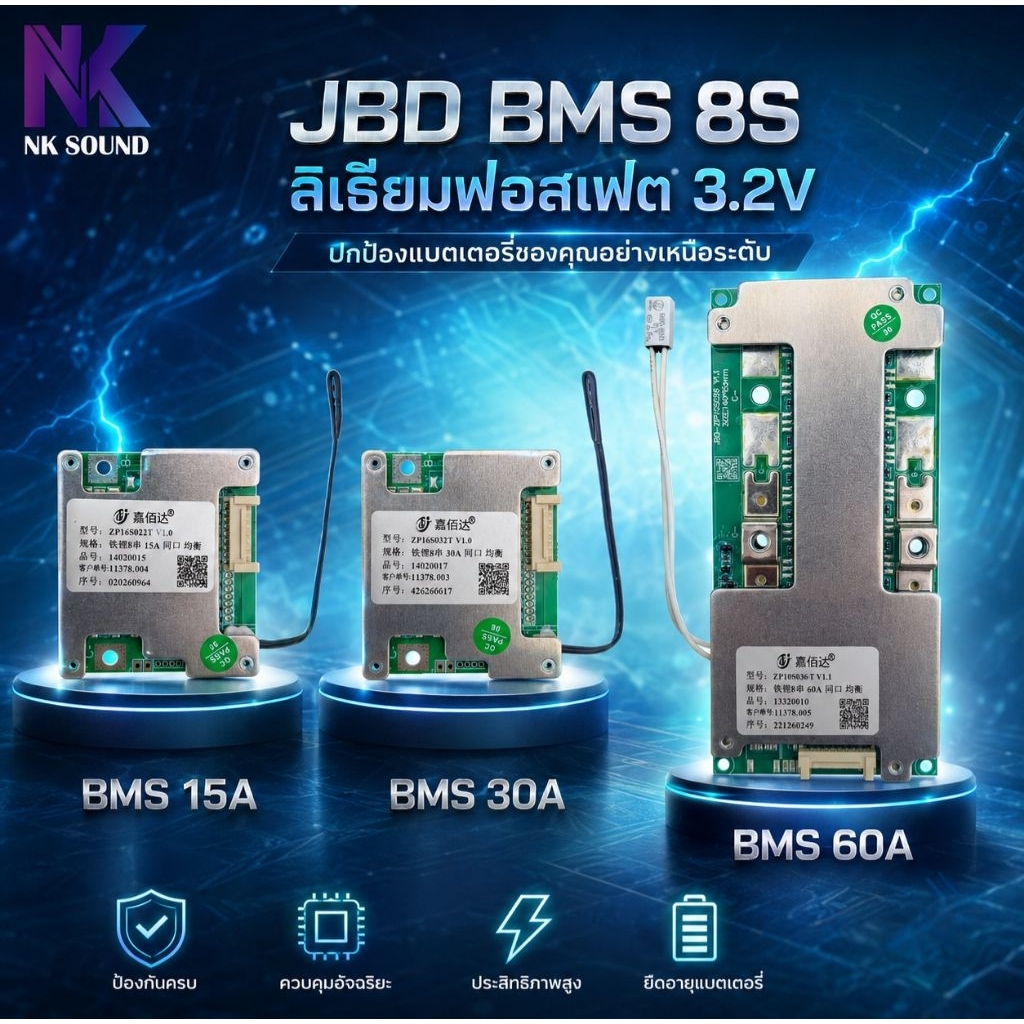

JBD BMS 8S ลิเธียมฟอมเฟต 3.2V โมดูลป้องกันแบตเตอรี่ลิเธียมฟอสเฟต 29.2V

บอร์ดป้องกันพอร์ตเดียวกันวิธีการเดินสาย 5 ขันตอน 1. ขั้นแรกให้เชื่อมต่อสาย B- เข้ากับขั้วลบหลักของแบตเตอรี ก่อนเชื่อมต่อสายพินคุณจะต้องถอดปลั๊กสายพิน ออกจากบอร์ดก่อนนะครับ (สาย B- จะต้องบัดกรีเป็นสายสั้นและใหญ่ แนะนำ 8-10AWG ) 2. เริ่มการเดินสายไฟจาก B- (ระบุหมายเลขของแบตเตอรีชุดนี้เป็น①) 3. หลังจากเชื่อมต่อสายเคเบิลแล้ว ให้วัดแรงดันไฟฟ้าระหว่างสายเคเบิลที่อยู่ติดกันทุกๆ สองเส้นโดยเริ่มจากจุดเริ่มต้นของสายเคเบิล แรงดันไฟฟ้าของแบตเตอรีควรได้ วัดแบตต้องได้ประมาณนี้นะครับ เอามิเตอร์จบขั้วลบ และสายบวกวัดทีละเส้น ก้อนที่ 1. 3.2V ก้อนที่ 2. 6.4V ก้อนที่ 3. 10V ก้อนที่ 4. 13.6V ก้อนที่ 5. 16.8V ก้อนที่ 6. 20V ก้อนที่ 7. 23.2V ก้อนที่ 8. 26.4V 4. หลังจากตรวจสอบว่าทุกอย่างถูกต้องแล้ว ให้เสียบสายเคเบิล จากนั้นต่อขั้วลบของเครื่องชาร์จและขั้วลบของโหลดเข้ากับ C- B และลวดลบ C จำเป็นต้องเชื่อมด้วยสายไฟที่สั้นและหนามาก แนะนำ 8-10AWG 5. จากนั้นวัดว่าแรงดันแบตเตอรีรวมและแรงดันเอาต์พุตของแผงป้องกันเท่ากันหรือไม่ หากเท่ากัน แผงป้องกันจะทำงานได้ตามปกติ
