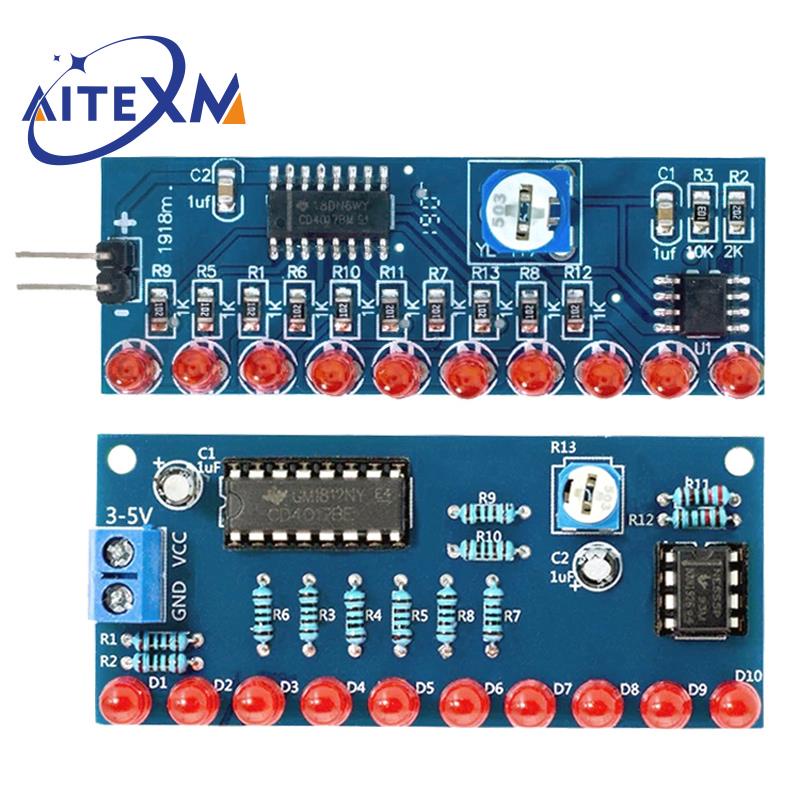

ชุดอุปกรณ์อิเล็กทรอนิกส์อัจฉริยะ Ne555+CD4017 โมดูลไฟ LED DIY สําหรับเด็ก

คุณสมบัติ: หลังจากนั้น เปิดเครื่องไฟ LED 10 ดวงจะสว่างขึ้นตามลำดับจากซ้ายไปขวาแสดง สถานะของไฟวิ่งเป็นสถานะของไฟวิ่ง ชุดนี้สามารถแสดงเวลา NE555 และ CD4017 ฟังก์ชั่นการนับนับที่ใช้งานง่าย เป็นชุดเริ่มต้นสำหรับผู้จับเวลาการเรียนรู้ เคาน์เตอร์เคาน์เตอร์ตัวแบ่งความถี่และตัวควบคุมโคมไฟ ในขณะเดียวกันชุดอุปกรณ์ก็พร้อมกัน ผลดีมีผลดีน่าสนใจและใช้งานได้จริงและยังเป็นที่ต้องการของ วัสดุสำหรับผู้เริ่มต้นใช้งานวัสดุสำหรับผู้เริ่มต้นเพื่อเริ่มต้นใช้งาน วงจรไฟฟ้า หลักการ: นี้ ชุดอุปกรณ์นี้ส่วนใหญ่ประกอบด้วยวงจรสร้างนาฬิกาและเคาน์เตอร์ทศนิยม วงจรไฟฟ้า. เป็นเครื่องสั่นอเนกประสงค์ที่น่าตื่นเต้นในตัวที่มี NE555 เป็นแกนกลาง พลังแห่งความหายนะ ค่าใช้จ่ายในการจ่ายเงินจะอยู่ที่ตัวเก็บประจุ C2 ถึง R11, R12 และ R13 เมื่อ C2 เพิ่งเริ่มทำงานเมื่อ C2 ประจุพิน 2 ของ NE555 ยังคงอยู่ในระดับต่ำดังนั้นพินขาออก 3 จึงสูง เมื่อใดก็ตาม กำลังไฟจะถูกชาร์จเป็น 2/3 ของแรงดันไฟฟ้าของแหล่งจ่ายไฟถึง C2 ถึง R11, R12, R13 ระดับของพินเอาต์พุต 3 จะเปลี่ยนจากสูงเป็นต่ำและภายใน ท่อปล่อย NE555 เปิดเครื่องคาปาซิเตอร์ C2 ปล่อยผ่าน R13, R12, Ne555 พิน 7 จนกระทั่งแรงดันไฟฟ้าข้าม C2 ต่ำกว่า 1/3 ของแหล่งจ่ายไฟ แรงดันไฟฟ้า NE555 พิน 3 ระดับเปลี่ยนจากต่ำไปสูงอีกครั้ง มีการเรียกเก็บเงิน C2 อีกครั้งเพื่อชาร์จ C2 รอบนี้เป็นการสั่น เวลาในการชาร์จคือ: 0.695 (R11 + R12 + R13) C2 และ เวลาในการคายประจุคือ: 0.695 (R13 + R12) C2 R13 การปรับ R13 สามารถควบคุมเอาต์พุตได้ ความถี่ของออสซิลเลเตอร์ สัญญาณการสั่นของนาฬิกา NE555 คือ NE555 อย่างต่อเนื่อง เพิ่มการตรึง 14 ของ CD4017 ลงในพิน 14 ของ CD4017 มีไฟ LED 10 ดวงเชื่อมต่อกับเอาต์พุต 10 ดวงมีไฟ LED 10 ดวงเชื่อมต่อกับเอาต์พุต 10 ดวง ขั้ว CD4017 ค่ะ เมื่อขั้วเอาต์พุต 10 ขั้วของ CD4017 สร้างขึ้น ระดับสูงเมื่อเปิดภายใต้การกระทำของสัญญาณนาฬิกา D1--D10 จะสว่างขึ้น หันมาสร้างเอฟเฟกต์โคมไฟน้ำ ปรับ R13 เพื่อปรับความเร็วในการไหลของ LED ไฟส่องสว่าง สามัญทั่วไป ปัญหา: 1. ดูแลเพื่อหลีกเลี่ยงการเชื่อมผิดของขั้วบวกและขั้วลบของ LED ขายาวและขายาวเป็นขั้วบวก 2. ดูแลเพื่อหลีกเลี่ยงการเชื่อมขั้วบวกและขั้วลบของ ตัวเก็บประจุอิเล็กโทรไลติกและขายาวเป็นขั้วบวก 3. ระมัดระวังเพื่อหลีกเลี่ยงการใส่ชิปในทิศทางตรงกันข้าม รอยบากของชิป และรอยบากฐานควรอยู่ในทิศทางเดียวกับรอยบากบนบอร์ด 4. ดูแลเพื่อหลีกเลี่ยงการเชื่อมต่อขั้วบวกและขั้วลบผิด แหล่งจ่ายไฟ วิธีการเชื่อมต่อที่ถูกต้องคือการเชื่อมต่อ VCC กับบวก. เสา GND ไปยังขั้วลบและจ่ายแรงดันไฟฟ้า DC 3-5V จ่าย ให้ความสนใจในการตรวจสอบการเชื่อมสำหรับการเชื่อมไฟฟ้าลัดวงจรและการเชื่อมเสมือนจริง
