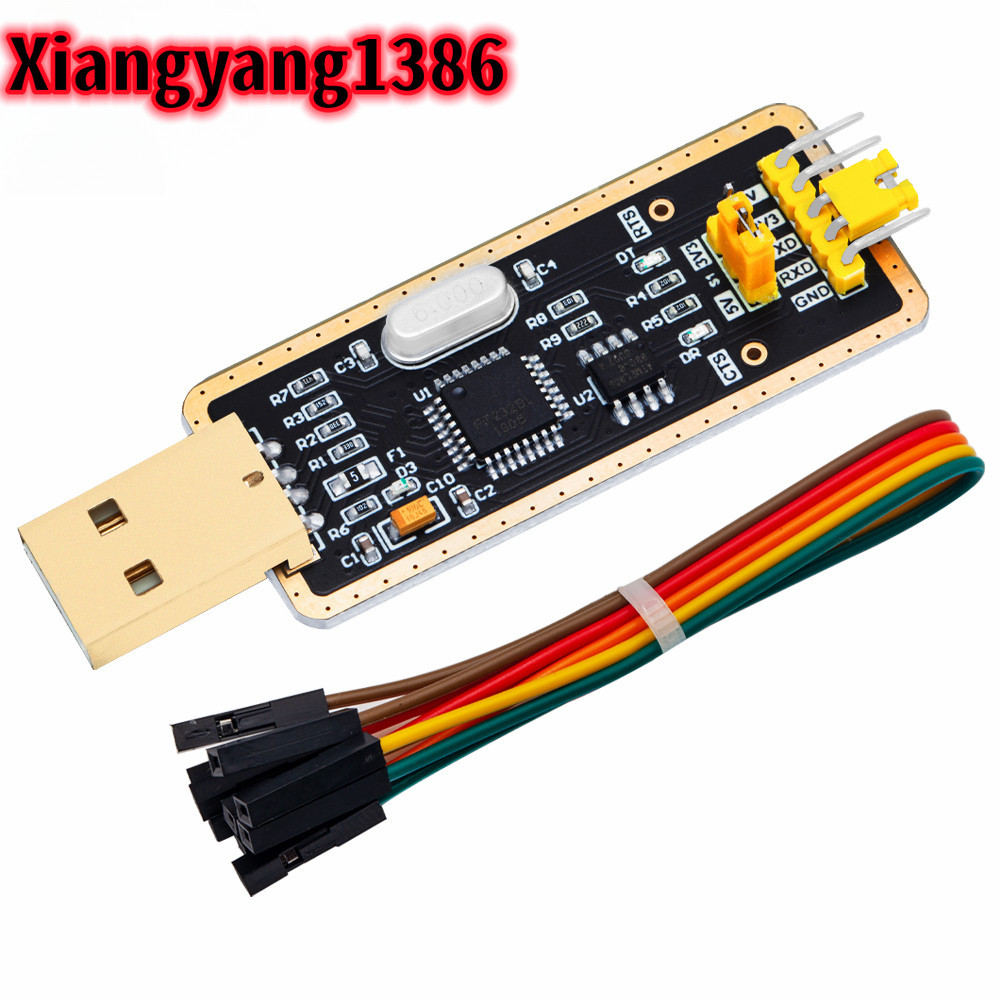

โมดูล FT232 USB เป ็ นพอร ์ ตอนุกรม USB เป ็ น TTL อัพเกรดดาวน ์ โหลด/flashing board FT232BL/RL

คุณสมบัติของสินค้า: การใช้ชิปเกรดอุตสาหกรรม FT232BL ดั้งเดิมทำให้ EEPRON ภายนอก (93C46) มีเสถียรภาพมากขึ้น รองรับ Windows 10 รองรับโหมดแหล่งจ่ายไฟสามโหมด: แหล่งจ่ายไฟภายนอก 5V; แหล่งจ่ายไฟภายนอก 3.3V; แหล่งจ่ายไฟภายนอก (ต้องใช้ 3.3V-5V) ไฟ LED 3 ดวง: TXD LED, RXD LED, POWER LED 3 ดวงพร้อมไฟ LED 3 ดวง: TXD LED, RXD LED, POWER LED ใช้ GND, RXD, TXD, 3V3, 5V: ใช้หมุดงอตะกั่วออก ฟังก์ชั่นอื่น ๆ PIN: แผ่นสงวน CTS, RTS การเชื่อมต่อย้อนกลับโดยไม่ต้องเผาไหม้ด้วยฟิวส์กู้คืนตัวเอง 500MA กรณีการใช้งาน: อัพเกรดอุปกรณ์ดั้งเดิม RS-232 เป็น USB อะแดปเตอร์อนุกรม USB เป็น RS-232 คำแนะนำสำหรับการใช้งาน: (ใช้การเข้าถึง MCU เป็นตัวอย่าง) Gnd: เชื่อมต่อกับ GND Rxd: เชื่อมต่อกับ MCU TX (ทิศทางการไหลของสัญญาณ: MCU. ข้อมูลเพิ่มเติมเกี่ยวกับ TX>> FT232>> PC.RX) Txd: เชื่อมต่อกับ MCU RX (ทิศทางการไหลของสัญญาณ: MCU. <<FT232<<PC.TX) 3v3 / 5V: เอาต์พุต 3.3V หรือ 5V (โมดูลที่ใช้พลังงานจาก USB ต้องกระโดดฝาจัมเปอร์เป็น 3.3V หรือ 5V) การเชื่อมต่อกับ MCU CTS (การไหลของสัญญาณ: MCU. <<FT232<<PC.RTS) ซีทีเอส<<ft232<<pc.rts) Cts: เชื่อมต่อกับ MCU RTS (ทิศทางการไหลของสัญญาณ: MCU Rts >> FT232 >> พีซี รถไฟใต้ดิน CTS)
