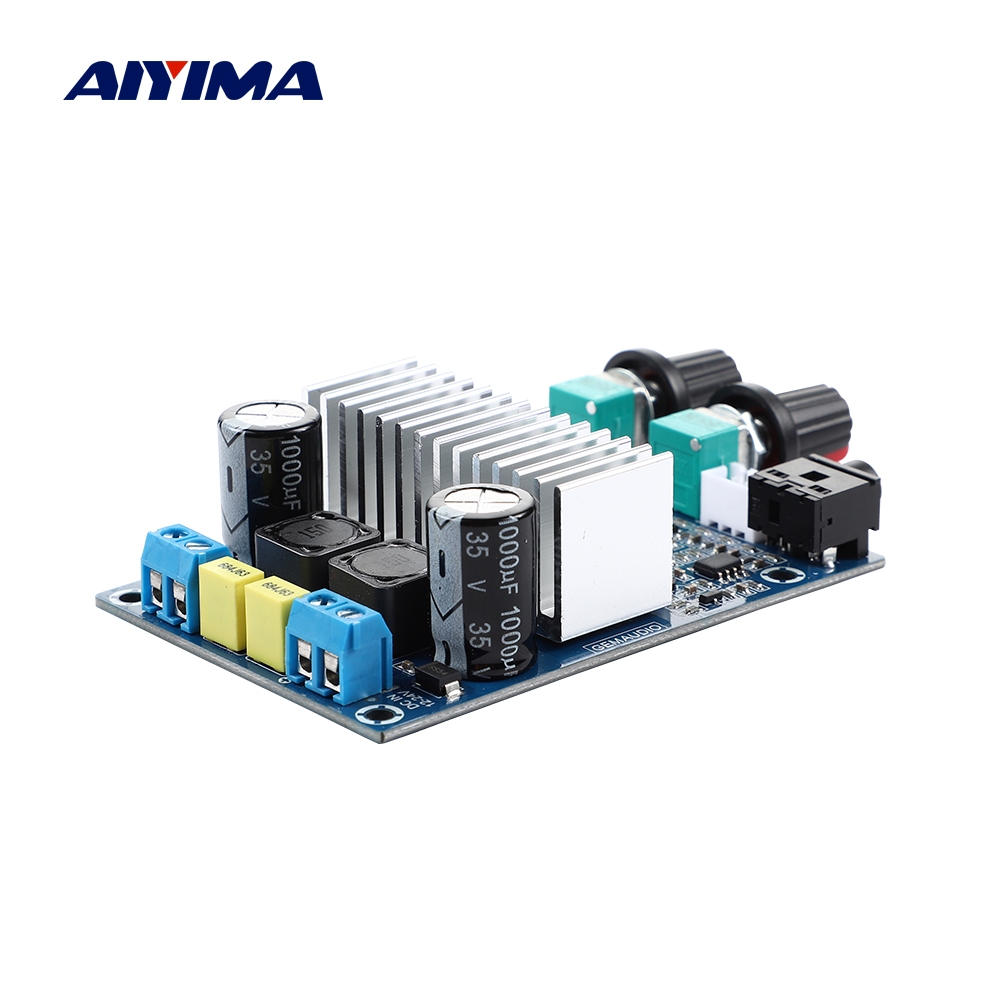

Aiyima TPA3116 Power Amplifier Board 100W Mono Sound Amplifiers ซับวูฟเฟอร์ Full Range Amplify Home Audio Amp สําหรับ Passive ลําโพง

รายละเอียดสินค้า: 1. นี่คือบอร์ดเพาเวอร์แอมป์เบสพร้อมพรีแอมป์ฟิเออร์ครอสโอเวอร์เบสและการควบคุมโพเทนชิออมิเตอร์ระดับเสียงเบส สำหรับมืออาชีพที่มีแอมพลิฟายเออร์ 2.0 อยู่แล้วและชุด DIY ใช้สำหรับเครื่องขยายเสียง 2.1 2. ชิปขยายเสียงดิจิตอลประสิทธิภาพสูงของ TI ใช้พื้นฐานจากชิปขยายเสียงดิจิตอล TPA3116D2 ของ TI 3. ใช้แหล่งจ่ายไฟ DC แหล่งจ่ายไฟ 12-24V แรงดันไฟฟ้าที่ใช้งานได้กว้างการออกแบบที่ประหยัดพลังงานประสิทธิภาพสูงถึง 90% ช่องสัญญาณเสียงเบสสูงสุด 100W (เบส) 4. คุณสามารถใช้อะแดปเตอร์แปลงไฟประสิทธิภาพดีแหล่งจ่ายไฟสลับโน้ตบุ๊กหรือแหล่งจ่ายไฟหม้อแปลงที่ได้รับการแก้ไขและกรองแล้วคุณยังสามารถใช้แหล่งชาร์จหรือแหล่งจ่ายไฟรถยนต์ ฯลฯ... 5. การออกแบบป้องกันการกระแทกแบบบูตไม่มี POP โผล่ขึ้นมาที่บูตโปรดใส่ใจกับความต้องการสูง 6. บอร์ดเป็นบอร์ดสำเร็จรูปที่ได้รับการบัดกรีและทดสอบแล้ว เชื่อมต่อลำโพงตามภาพและป้อนข้อมูลด้วยอินพุตเสียงและกำลังขับ พารามิเตอร์ทางเทคนิค: ขนาดบอร์ด: 55 X 83 X 29 มม. (ไม่รวมส่วนที่ยื่นออกมาของโพเทนชิออมิเตอร์ 15 มม.) ช่วงแรงดันไฟฟ้าที่ใช้งาน: DC12-24V (กระแส 2-3A ขึ้นไปหากกำลังไฟใหญ่ขึ้นขอแนะนำให้ใช้ 19-24V4A หรือมากกว่า) ช่วงตอบสนองความถี่: อินพุต: 20Hz-20KHz เอาต์พุต: 20Hz-180Hz ความไวอินพุตเสียง: 500mV ความต้านทานซับวูฟเฟอร์: 2-8 โอห์ม สามารถเลือกรุ่นซับวูฟเฟอร์ TPA3116 และรุ่นเต็มช่วง TPA3116 ได้ ข้อควรระวัง: 1. กำลังขับและแรงดันไฟฟ้าขาออกอิมพีแดนซ์ของลำโพงและขนาดอินพุตแหล่งสัญญาณเสียง โดยปกติแรงดันไฟฟ้าจะสูงขึ้นและกำลังขับที่รองรับจะมีขนาดใหญ่ขึ้น 2. ลำโพงที่มีอิมพีแดนซ์ต่างกันสามารถรองรับกำลังขับที่แตกต่างกัน โดยปกติพลังของลำโพงจะมีขนาดเล็กลงและง่ายขึ้น วิธีการเดินสายไฟ (สำคัญ): คำแนะนำในการตรวจสอบเว็บเพจก่อนการใช้งาน >> 2. เชื่อมต่อสายลำโพง >> 3. เชื่อมต่อสายอินพุตเสียง >> 4. ยืนยันการเดินสายไฟที่ถูกต้องและในที่สุดก็เสียบปลั๊กไฟ! ในการเปลี่ยนสายไฟหรือเคลื่อนย้ายบอร์ดคุณต้องถอดไฟออกก่อนใช้งาน การใช้งานที่ไม่ถูกต้องการลัดวงจรระหว่างข้อต่อบัดกรีหรือการลัดวงจรระหว่างชิ้นส่วนอาจทำให้เกิดความเสียหายของชิป ข้อควรระวังในการใช้งาน (สำคัญ): การเลือกแหล่งจ่ายไฟ: 1. บอร์ดใช้พลังงานจากแหล่งจ่ายไฟ DC พร้อมการป้องกันการเชื่อมต่อย้อนกลับในเชิงบวกและเชิงลบการเชื่อมต่อเชิงบวกและเชิงลบและไม่มีไฟ 2. แหล่งจ่ายไฟไม่ได้รับอนุญาตให้เชื่อมต่อกับอินเทอร์เฟซเอาต์พุตของลำโพงไม่ถูกต้องซึ่งจะทำให้ชิปขยายสัญญาณเสียหาย 3. แรงดันไฟฟ้าสูงสุดคือ 25V (หมายเหตุ: ห้ามใช้เกิน 25V เมื่อใช้งาน) 4. บอร์ดบอร์ดใช้พลังงานจากแหล่งจ่ายไฟ DC โปรดใช้แหล่งจ่ายไฟ DC ที่ดี หากประสิทธิภาพของแหล่งจ่ายไฟไม่ดีอาจมีเสียงครวญครางหรือเสียงปัจจุบัน... โดยเฉพาะอย่างยิ่งสำหรับการเปลี่ยนแหล่งจ่ายไฟโปรดลองใช้ขากราวด์ 3 คล้ายกับปลั๊ก AC 3 ขาของแล็ปท็อป หมายเหตุแถบไฟ AC ในครัวเรือนจะต้องต่อสายดินหมายเหตุ: รางปลั๊กไฟ AC ในครัวเรือนจะต้องต่อสายดิน หากไม่ต่อสายดินอุปกรณ์ไฟฟ้าสลับบางอย่างอาจมีเสียงปัจจุบัน! 5. หากคุณใช้แหล่งจ่ายไฟหม้อแปลง AC ธรรมดาคุณต้องเพิ่มการแก้ไขและการกรองก่อนจึงจะสามารถเชื่อมต่อและใช้งานได้ ควรใช้แรงดันไฟฟ้าหลังจากการแก้ไขแล้ว (หมายเหตุ: แรงดันไฟฟ้าไม่โหลดหลังจากการแก้ไขไม่ควรเกิน 25V) แรงดันไฟฟ้า / แรงดันไฟฟ้าและการเลือกลำโพง: 1. แหล่งจ่ายไฟ 12V / 2-3A ขึ้นไปวูฟเฟอร์ 5-8 นิ้วขึ้นไป 3-4 โอห์ม / 25-45W; 2. แหล่งจ่ายไฟ 19V / 3-4A ขึ้นไปวูฟเฟอร์ 5-10 นิ้วขึ้นไป 3-4 โอห์ม / 40-80W; 3. แหล่งจ่ายไฟ 22-24V / 4A ขึ้นไปวูฟเฟอร์ 6-10 นิ้วขึ้นไป 3-4 โอห์ม / 80-120W [คำแนะนำ: นี่เป็นเพียงพารามิเตอร์พื้นฐานซึ่งใช้สำหรับอ้างอิงเท่านั้น เอฟเฟกต์จริงเกี่ยวข้องกับลักษณะของลำโพงและการประสานงานของลำโพงเอง ตัวอย่างเช่นพลังเสียง 8 โอห์มจะมีขนาดเล็กกว่า 4 โอห์ม 4. หากความต้องการพลังงานสูงเป็นพิเศษขอแนะนำให้ใช้แหล่งจ่ายไฟ 20-24V / 4-5A ขึ้นไป หากกระแสไฟไม่เพียงพอแหล่งจ่ายไฟจะไม่เพียงพอหลังจากเปิดระดับเสียงและไฟแหล่งจ่ายไฟอาจเปลี่ยนไปหรือเสียงอาจไม่ปกติ 5. เช่นเดียวกับการใช้วูฟเฟอร์ DIY แบบขนานช่องเบสของบอร์ดนี้รองรับลำโพงความต้านทานต่ำ 2 ขนาน 8 โอห์ม = 4 โอห์ม; ขนาน 6 โอห์ม 2 = 3 โอห์ม ข้อสังเกต: ขนานเป็น "+" ของลำโพงสองตัวที่เชื่อมต่อกับ "+", "-" ถึง "-" อย่ารับผิด! การเดินสายลำโพง: เอาต์พุตลำโพง "+" หรือ "-" เป็นอิสระไม่ใช่เอาต์พุตทั่วไปและไม่สามารถเชื่อมต่อกันได้ นอกจากนี้ยังเป็นไปไม่ได้ที่จะเชื่อมต่อกับแหล่งจ่ายไฟ "+" หรือ "-" ข้อผิดพลาดอาจผิดปกติหรือทำให้ชิปเครื่องขยายเสียงเสียหาย ในรายการรวมด้วย: 1 ชิ้น TPA3116 ซับวูฟเฟอร์บอร์ด
