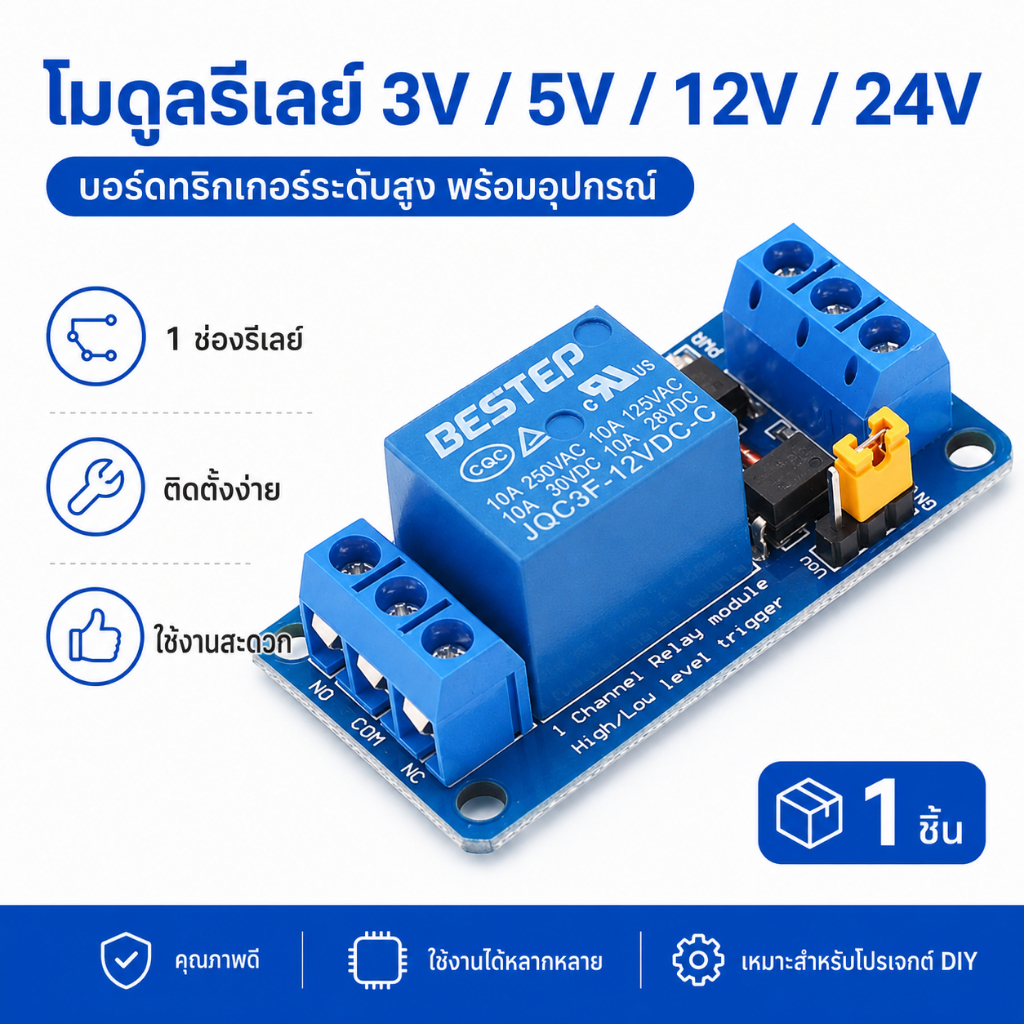

พร้อมส่ง โมดูลรีเลย์3.3V 5V 12V 24V 1ช่องสัญญาณบอร์ดทริกเกอร์ระดับสูงและต่ำ

คำอธิบายโมดูล: 1.โมดูลนี้ใช้รีเลย์คุณภาพของแท้โหลดสูงสุดของอินเตอร์เฟสแบบเปิดตามปกติ: AC 250V/10A, DC 30V/10A; 2.ใช้แยกคู่ OPTOCOUPLER, ความสามารถในการขับรถที่แข็งแกร่ง, ประสิทธิภาพคงที่; 5mA กระแสทริกเกอร์; 3.แต่ละช่องสัญญาณของโมดูลสามารถถูกทริกเกอร์โดยจัมเปอร์ระดับสูงหรือต่ำ 4.การออกแบบที่ทนต่อความผิดพลาดแม้ว่าสายควบคุมจะเสียรีเลย์ก็จะไม่เคลื่อนที่; 5.ตัวบ่งชี้พลังงาน (สีเขียว), 1ตัวบ่งชี้สถานะรีเลย์ (สีแดง) 6.การออกแบบส่วนต่อประสานที่ใช้งานง่ายอินเทอร์เฟซทั้งหมดสามารถเชื่อมต่อโดยตรงผ่านขั้วสายไฟสะดวกมาก โมดูลอินเตอร์เฟส : 1. DC +: เชื่อมต่อกับขั้วบวกของแหล่งจ่ายไฟ (แรงดันไฟฟ้าคือรีเลย์5V) 2. DC-: เชื่อมต่อกับขั้วลบของแหล่งจ่ายไฟ 3. ใน: รีเลย์สามารถควบคุมได้ด้วย ระดับสูงหรือต่ำ รีเลย์ เอาต์พุต: 1.ไม่: รีเลย์อินเทอร์เฟซที่เปิดตามปกติก่อนที่รีเลย์จะว่างจะลัดวงจรหลังจากเก็บ 2: อินเตอร์เฟซ relaymon 3. NC: อินเตอร์เฟซรีเลย์ปิดตามปกติก่อนที่รีเลย์จะปิดมันจะลัดวงจรด้วย เลือกทริกเกอร์ระดับสูงและต่ำ: 1. S1คือการเลือกทริกเกอร์ระดับสูงและต่ำของรีเลย์1; 2.เมื่อสั้นลงต่ำรีเลย์ที่สอดคล้องกันจะเป็นตัวกระตุ้นระดับต่ำเมื่อสั้นถึงสูงทริกเกอร์ ระดับสูง โน้ต : 1.Due กับจอภาพและเอฟเฟกต์แสงที่แตกต่างกันสีจริงของสินค้าอาจแตกต่างจากสีที่แสดงในภาพเล็กน้อย 2.โปรดให้อภัยความคลาดเคลื่อนในการวัด1ซม./0.39 "-3ซม./1.18" เนื่องจากการวัดด้วยมือ
