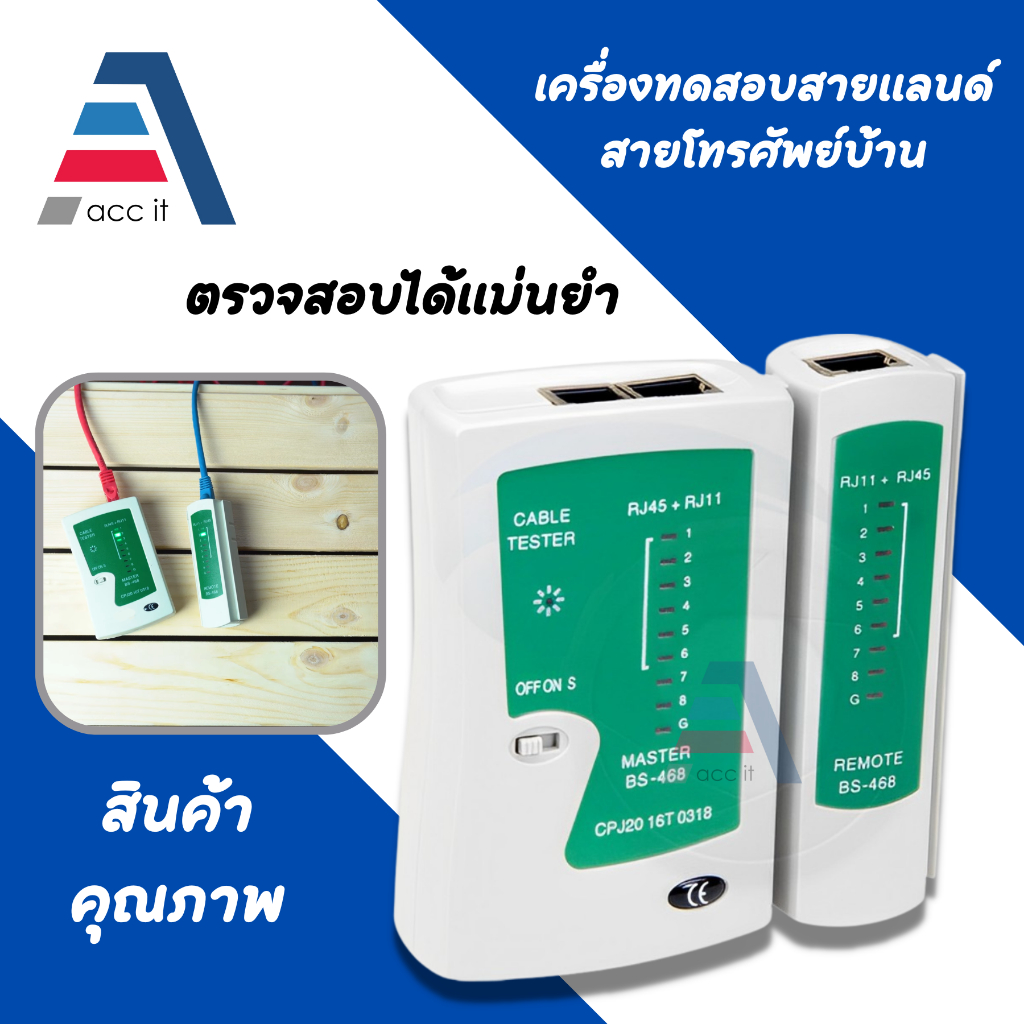

เครื่องทดสอบสายแลน Network Lan/สายโทรศัพท์ Cable Tester ที่เช็คสายแลน RJ45 RJ11 RJ12 CAT5 UTP Network LAN Cable Tester R

เครื่องทดสอบสายแลน Network Lan/สายโทรศัพท์ Cable Tester ที่เช็คสายแลน RJ45 RJ11 RJ12 CAT5 UTP Network LAN Cable Tester Remote Test Tools เครื่อง ทดสอบสายแลน Network Lan/สายโทรศัพท์ Cable Tester ที่เช็คสายแลน ● วัสดุและความแม่นยำสูง ● ใช้งานง่าย มีไฟบอกสถานะ ● สำหรับช่างมือสมัครเล่นจนถึงมืออาชีพ ● size: approx. 108*68*28mm(L*W*H) Remote tester size: approx. 107*37*27mm(L*W*H) ● Weight: 120g (not including battery) ● Power LED indicator ● Power Consumption: 25mA ● Using 9V Battery วิธีการใช้งานเบื้องต้น เครื่องทดสอบสาย Network Cable Tester 1. เบื้องต้นตัวเครื่องจะมีสวิตช์ด้านหน้าอยู่สองปุ่ม สวิตช์แรก POWER ON-OFF เป็นสวิตช์ที่ใช้เปิด-ปิดตัวเครื่อง สวิตช์ที่สอง TEST ON-OFF เป็นสวิตช์ที่กดเพื่อเริ่มทดสอบ-หยุดทดสอบ 2. เมื่อเราเปิดเครื่องทดสอบแล้วนำสายที่ต้องการจะทดสอบ มาเสียบที่เครื่องทดสอบทั้งสองข้างเรียบร้อย 3. หลังจากนั้นเริ่มการทดสอบโดยกดปุ่ม TEST ON-OFF 4. แล้วดูผลทดสอบจากสถานะหลอดไฟ LED ซึ่งหลอดไฟของเครื่องทดสอบนี้ จะเป็นแบบสองสีในหลอดเดียว คือ สีเขียวกับสีแดง 5. ไฟแสดงสถานะการทำงาน มีดังนี้ หลอดไฟแสดงสีเขียว - สถานะปกติ คือขั้วต่อหัวท้ายต่อถึงกันไม่ขาดและไม่ช็อต หลอดไฟแสดงสีแดง - สถานะผิดปกติ คือช็อตหรือขั้วต่อหัวท้ายต่อถึงกันแต่ไม่ถูกคู่สาย ต้องแก้ไข หลอดไฟไม่ติด - สถานะสายขาด คือขั้วต่อหัวท้ายต่อไม่ถึงกันไม่ว่าด้วยสาเหตุใดก็ตาม ต้องแก้ไข 6. หลอดไฟที่เขียนว่า GND เป็นหลอดที่ใช้ในการทดสอบสาย STP หลอดไฟไม่ติด - สถานะสาย UTP (ปกติ) หลอดไฟติดสีเขียว - สถานะสาย STP (แต่ถ้าสายที่ทดสอบเป็นสาย STP แล้วไม่ติด แสดงว่า สายกราวด์ต่อไม่ถึงกันหัวท้าย ต้องแก้ไข) 7. เมื่อทดสอบดูสถานะหลอดไฟแล้ว สุดท้ายต้องดูการเรียงลำดับของหลอดไฟ ถ้าหลอดไฟติดเรียงกันไปตามลำดับ เช่น 1&2 3&6 4&5 7&8 แสดงว่าเข้าหัวถูกต้อง ขั้วต่อหัวท้ายต่อถึงกัน ถ้าหลอดไฟติดเรียงลำดับกระโดด เช่น 1&2 4&5 3&6 7&8 แสดงว่าต่อสายแบบไขว้ (Cross) นั้นเอง - ถ้าหลอดไฟติดนอกเหนือกว่านี้ แสดงว่าเข้าหัวผิด 8. นอกจากนี้ยังนำเครื่องไปทดสอบกับสายโทรศัพท์ที่ใช้หัวต่อ RJ11, RJ12 ได้อีกด้วย แต่หลอดไฟบางหลอดจะหายไปตามจำนวนสายที่เหลือ เช่น RJ11 สาย 4 เส้นจะเหลือแค่ 3&6 4&5 เป็นต้น *** ปรับSpeedได้เทสสายLAN RJ45 ได้ เทสสายโทรศัพท์ RJ11 ได้ เช็คได้ 8 เส้น หากเส้นไหนเข้าผิดจะแสดงไฟไม่ติด หรือขึ้นสลับที่ *** แพคเกจ 1 x เครื่องทดสอบสัญญาณสาย Lanและสายโทรศัพท์
