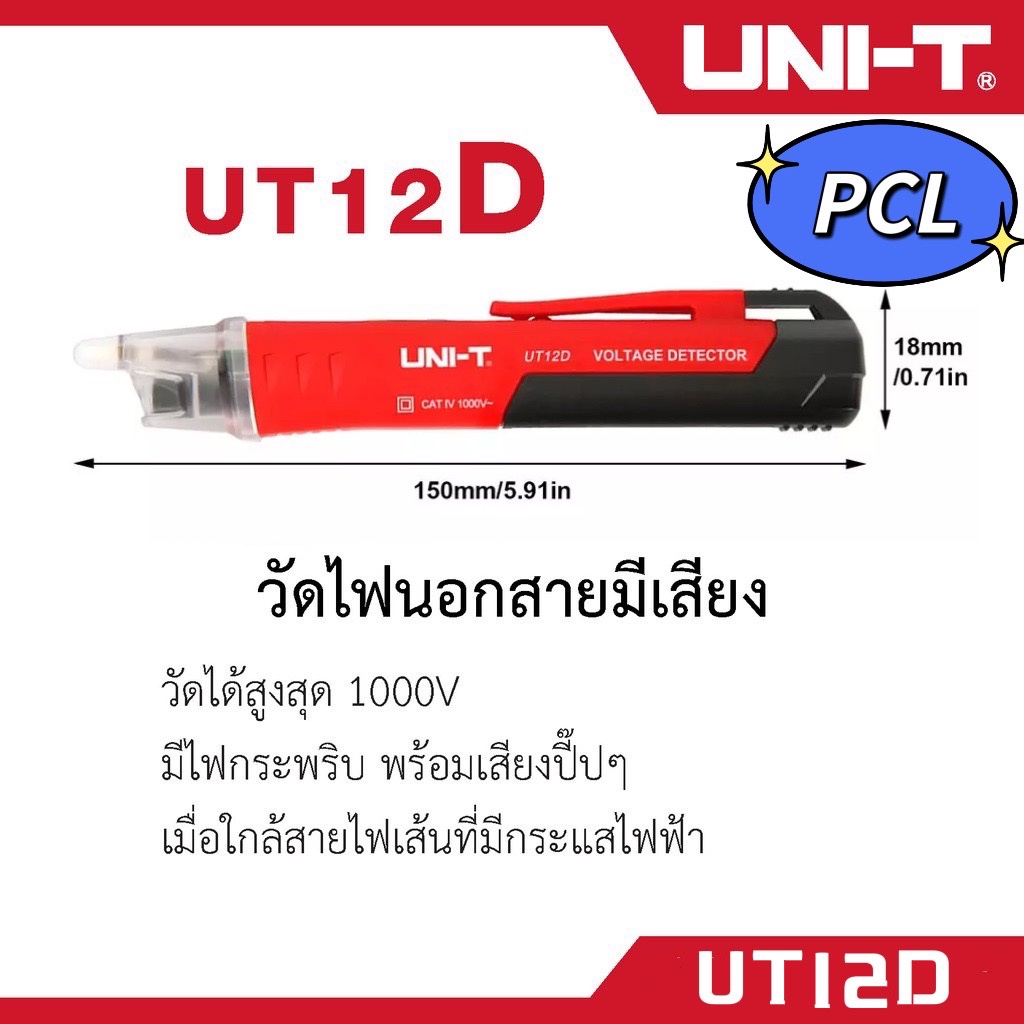

UNI-T UT12Dปากกาตรวจจับแรงดันไฟฟ้า ไขควงวัดไฟนอกสาย วัดไฟมีเสียง ปากกาวัดไฟ วัดไฟรั่ว 12D UT12D

ปากกาวัดไฟ วัดไฟมีเสียง วัดไฟนอกสาย รุ่น UT12D ปากกาวัดไฟนอกสายไฟกระแสสลับ มักใช้ในงานซ่อมบำรุงเครื่องมือแรงดันไฟฟ้าต่ำ เช่น คอนดักเตอร์ เคเบิ้ล ปลั๊กไฟ และ อุปกรณ์อิเลคทรอนิคส์อื่นๆ เป็นเครื่องมือที่ช่างไฟขาดไม่ได้เลย ทุกรุ่นมี 2 โหมด คือ - โหมดแรงดันไฟฟ้าต่ำ คือ เครื่องใช้ไฟฟ้าที่มีแรงดันไฟฟ้าต่ำกว่า 90 โวล์ท (<90V) เช่น เครื่องเสียง เครื่องเชื่อม สายเคเบิ้ลในเหมืองใต้ดินที่มีฉนวนหนา และอื่นๆ - โหมดแรงดันไฟฟ้าสูง คือ หม้อแปลง และระบบไฟสามสาย ที่มีแรงดันไฟฟ้ามากกว่า 90 โวล์ท ถึง 1,000 โวล์ท (90-1000V) เช่นสถานีจ่ายไฟ หม้อแปลงไฟฟ้าใหญ่ ตู้ไฟใหญ่ เป็นต้น คุณสมบัติ - วัดแรงดันไฟฟ้าต่ำ 24-1000V - วัดแรงดันไฟฟ้าสูง 90-1000V - ความถี่ไฟฟ้า 50/60Hz - ปิดเครื่องเองอัตโนมัติ - มีเสียงเตือน และไฟ LED เมื่อเจอสายไฟมีไฟ - IP67 - CAT IV 1000V วีธีการใช้งาน 1. การเปิดเครื่อง หมุนฝาที่ท้ายปากกาเพื่อใส่ถ่าน AAA 2 ก้อน โดยเอาขั้ว + ลง ทั้ง 2 ก้อน หมุนปิดฝาถ่านกดให้แน่น (กันฝุ่น/กันน้ำ) กดปุ่มเปิด (สีเหลือง) 1 ครั้ง เครื่องจะร้อง ปี๊ป 2 ครั้ง ไฟสีแดงจะติด พร้อมใช้งาน (ที่ 90-1000V) 2. การเปิดระบบสั่น (UT12Eเท่านั้น) กดปุ่มเปิดค้าง จนกว่าเครื่องจะร้องปี๊ป และสั่น จึงจะสามารถใช้ระบบสั่นได้ (เครื่องจะสั่นเฉพาะเมื่อเจอสัญญาณที่มีความแรงมากพอเท่านั้น หากสัญญาณอ่อนจะมีแต่เสียง) 3. การเปิด/ปิดไฟฉาย : กดปุ่มรูปไฟฉาย (สีฟ้า) ไฟฉายจะดับเองอัตโนมัติเมื่อไม่ได้ใช้งาน 5 นาที 4. การเลือกช่วงการวัด เมื่อเปิดเครื่อง ช่วงการวัดจะเป็นช่วงแรงดันไฟฟ้าสูงโดยอัตโนมัติ (90-1000V) ไฟที่ปลายเครื่องจะเป็นสีแดง กดปุ่มเปิดเครื่องอีกครั้งเพื่อเปลี่ยนไปวัดช่วงแรงดันไฟฟ้าต่ำ (24-1000V) ไฟที่ปลายเครื่องจะเป็นสีเขียว (กรุณาใช้โหมดนี้เมื่ออยู่ในสนามแม่เหล็กไฟฟ้ากำลังอ่อนเท่านั้น เนื่องจากเครื่องมีความอ่อนไหวมาก) 5. การใช้ทดสอบโซลินอยด์ (UT12Mเท่านั้น) หลังจากกดเปิดเครื่องแล้ว (ไฟสีแดง) ให้กดปุ่มอีก 2 ครั้ง (เปลี่ยนเป็นไฟสีเขียวและสีเหลืองตามลำดับ) เมื่อไฟที่ปลายเครื่องเป็นสีเหลืองแล้วจะสามารถใช้ทดสอบโซลินอยด์ได้ แต่จะทดสอบแรงดันไฟฟ้าไม่ได้ ชี้ปลายเครื่องเข้าไปใกล้โซลินอยด์วาล์วที่กำลังทำงานอยู่ ถ้าเครื่องสามารถตรวจจับค่าได้มากกว่า 5mT ไฟสีเหลืองที่ปลายเครื่องจะติด และส่งเสียงปี๊ปช้าๆ (หากค่าน้อยกว่า 5mT กรุณาใช้ด้านหน้าของปลายเครื่องในการตรวจจับ) 6. การปิดเครื่องอัตโนมัติ เมื่อไม่ได้ใช้งานนานกว่า 5 นาที 7. วิธีการปิดเครื่องเอง กดปุ่มปิดเครื่องค้างประมาณ 2 วินาที 8. หากถ่านใกล้หมด (น้อยกว่า 2.4V) เครื่องจะปิดอัตโนมัติ
