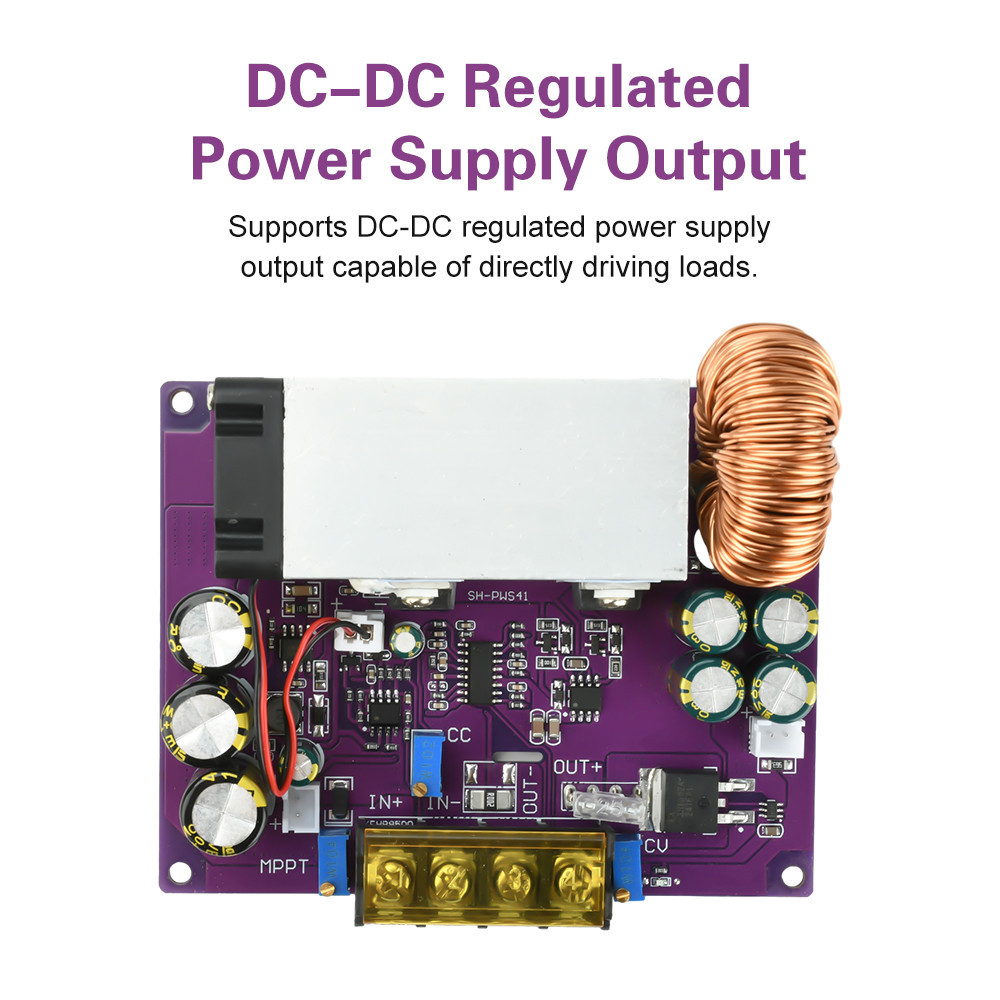

DC18-90V 800W โมดูลสเต็ปดาวน์แบบปรับได้ MPPT คอนโทรลเลอร์ชาร์จพลังงานแสงอาทิตย์ Universal สําหรับแบตเตอรี่ลิเธียม

คุณสมบัติ. 1. รองรับแรงดันไฟฟ้ากว้าง 18-90V เข้ากันได้กับแผงโซลาร์เซลล์ต่างๆเพื่อการทำงานที่ยืดหยุ่นและมีประสิทธิภาพ 2. แผงโฟโตโวลเทอิกแบบปรับได้รองรับแผงโฟโตโวลเทอิกแบบปรับ 5W-800W เพื่อตอบสนองความต้องการพลังงานที่หลากหลายในสถานการณ์ 3. คุณสมบัติการป้องกันกระแสไฟฟ้าย้อนกลับเอาต์พุตพร้อมฟังก์ชันไดโอดในอุดมคติในปัจจุบันสูงในตัวทำให้สามารถชาร์จแบตเตอรี่ได้โดยตรง 4. ใช้พลังงานสแตนด์บายประมาณ. การใช้พลังงานเป็นศูนย์ในการป้องกันการไหลย้อนกลับโดยอัตโนมัติในเวลากลางคืน 0.9W ในช่วงกลางวัน 5. รองรับกระแสไฟแบบควบคุม DC-DC เพื่อการเชื่อมต่อโหลดตรง พารามิเตอร์พารามิเตอร์พารามิเตอร์พารามิเตอร์ แรงดันไฟฟ้าอินพุต DC 18-90V แรงดันขาออก: DC 2-60V กระแสไฟขาออกของเอาต์พุต: ปรับได้ 0-25A การชาร์จแบตเตอรี่ลิเธียมอัตโนมัติโดยไม่ต้องเปิดใช้งาน ชาร์จแม้ในวันที่มีเมฆมาก หยุดโดยอัตโนมัติเมื่อชาร์จเต็ม พัดลมระบายความร้อนควบคุมอุณหภูมิอัตโนมัติ แหล่งจ่ายไฟสามารถทำหน้าที่เป็นตัวควบคุมขั้นตอนการจ่ายไฟแบบปรับได้ โมดูลไฟ DC นี้เป็นตัวควบคุมบัค เมื่อพิจารณาว่าแรงดันไฟฟ้าของสายลดลงในแผง PV และแรงดันไฟฟ้าของแผงด้านล่างในช่วงที่มีเมฆมาก / ฝนตกการชาร์จแบตเตอรี่ 12V ต้องใช้แรงดันไฟฟ้าวงจรเปิดแผง PV เกินอินพุต 18V ตัวอย่างเช่น - แผง 18V: 2 แผงในซีรีส์ (เช่น 18V-72V สำหรับการชาร์จ 12V) - แผง 42V: 2 แผงในซีรีส์ (เช่น 42V-80V สำหรับการชาร์จ 24V) คณะกรรมาธิการ 1. อินพุตแผง PV 16V-80V (แรงดันไฟฟ้าอินพุตไม่เกิน; สังเกตขั้ว) การเดินสายที่ถูกต้องจะเปิดใช้งานไฟแสดงสถานะการทำงาน หากไฟแสดงสถานะเอาต์พุตสว่างขึ้นทันทีให้ดำเนินการตามขั้นตอนที่ 3 โดยตรง 2. ไฟแสดงสถานะการทำงานจะสว่างขึ้นหลังจากการเชื่อมต่ออินพุต แต่ไม่มีแรงดันขาออกให้ปรับโพเทนชิออมิเตอร์ MPPT ทวนเข็มนาฬิกาก่อนจนกว่าแรงดันไฟฟ้าจะปรากฏขึ้นและไฟแสดงสถานะขาออกจะสว่างขึ้น 3. สำหรับชาร์จแบตเตอรี่ 12V ตั้งค่าเอาต์พุตเป็น 28.4V; สำหรับชาร์จแบตเตอรี่ 12V ตั้งค่าเอาต์พุตเป็น 14.2V; สำหรับแบตเตอรี่ 24V ให้ตั้งค่าเอาต์พุตเป็น 28.4V; สำหรับแบตเตอรี่ 48V ให้ตั้งเอาต์พุตเป็น 56V 4. เชื่อมต่อแบตเตอรี่และทดสอบแรงดันไฟฟ้าอินพุตด้วยมัลติมิเตอร์ ปรับโพเทนชิออมิเตอร์ MPPT ให้ตรงกับแรงดันไฟฟ้าอินพุตกับแรงดันไฟฟ้าจุดกำลังสูงสุดของแผง PV (เช่นแรงดันไฟฟ้าที่ใช้งาน) สำหรับแผง 18V PV แรงดันไฟฟ้าวงจรเปิดของสายเดียวคือประมาณ 21V พร้อมแรงดันไฟฟ้า 18V สำหรับแผง 36V PV แรงดันไฟฟ้าวงจรเปิดของสายเดียวคือประมาณ 43V พร้อมแรงดันไฟฟ้า 36V สำหรับแผงโซลาร์เซลล์ 43V แรงดันไฟฟ้าวงจรเปิดของสายเดียวคือประมาณ 49V พร้อมแรงดันไฟฟ้า 43V ข้อมูลจำเพาะแตกต่างกันไปตามชนิดของแผง ดูพารามิเตอร์โรงงานเริ่มต้นที่ระบุไว้ที่ด้านหลังของแผง การตั้งค่าแรงดันขาออกเป็น 14.2V และกระแสไฟขาออกเป็น 20A ช่วงที่ปรับได้: 1-20A. ตั้งแรงดันไฟฟ้า MPPT เป็น 17V ในรายการรวมด้วย โมดูลโมดูลโมดูล * 1
