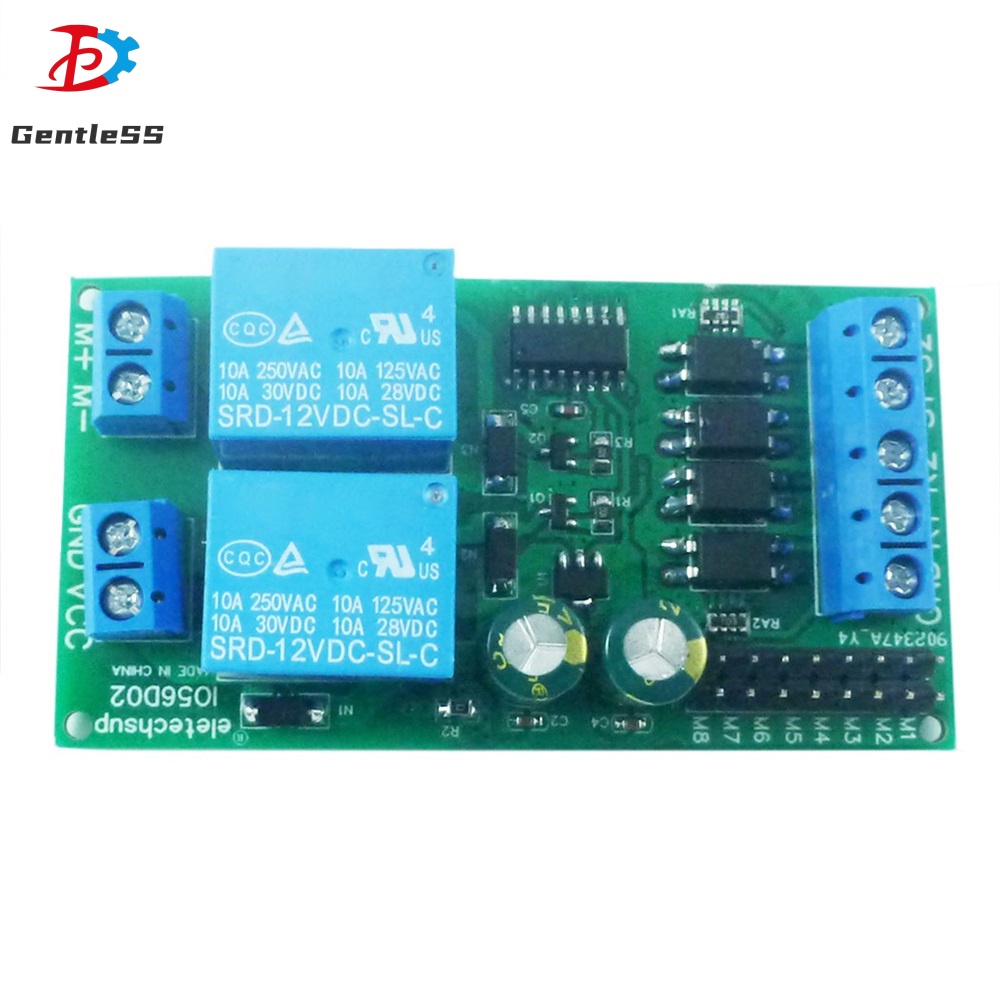

DC12V DC24V DC Motor Controller รีเลย์โมดูลไปข้างหน้าและย้อนกลับควบคุมจํากัด Start-Stop Switch

พารามิเตอร์ผลิตภัณฑ์: แรงดันไฟฟ้าที่ใช้งานได้: DC 12V (รุ่น 12V) หรือ 24V (รุ่น 24V) (แหล่งจ่ายไฟ DC โหลดมอเตอร์ x3); มอเตอร์ที่ใช้งานได้: มอเตอร์กระแสตรงขัดเงา; กระแสไฟสูงสุด: 4.5A; อินพุตสัญญาณ: ระดับต่ำที่ใช้งานอยู่ (NPN); โหมดการทำงานหลายโหมด: โหมดที่เลือกได้ 9 โหมดรวมถึงทันทีล็อคตัวเอง ฯลฯ การดำเนินงานปัจจุบัน (ไม่รวมมอเตอร์): กระแสไฟฟ้าดับ: 4MA กระแสไฟฟ้าทำงานไปข้างหน้าหรือย้อนกลับ: 40MA 19 มม. ขนาด: 75 * 40 * 19 มม. น้ำหนัก: 37.6 กรัม หมุดปักหมุด: หมุดปักหมุด VCC: กำลัง + กำลังไฟ + GND: พลังงาน - มอเตอร์+: M+: Motor+ M-: มอเตอร์ - GND: สัญญาณทริกเกอร์ - การควบคุมอินพุตไปข้างหน้า การควบคุมอินพุตย้อนกลับ S1: สัญญาณ จำกัด ไปข้างหน้า: S1: สัญญาณ จำกัด ไปข้างหน้า สัญญาณย้อนกลับ S2: S2: สัญญาณ จำกัด ย้อนกลับ หมายเหตุทางเทคนิค: โมดูลนี้มีอินพุตสัญญาณ 4 ตัว ได้แก่ "K1", "K2", "S1" และ "S2", K1 เป็นขั้วอินพุตสัญญาณการหมุนไปข้างหน้า K2 เป็นขั้วอินพุตสัญญาณการหมุนย้อนกลับ S2 คือการหมุนไปข้างหน้า เทอร์มินัลอินพุตสัญญาณ จำกัด และ S2 เป็นเทอร์มินัลอินพุตสัญญาณแบบย้อนกลับ แหล่งสัญญาณเข้าสามารถเลือกได้จากสวิตช์ขนาดเล็ก, การเหนี่ยวนำ, อินฟราเรด, โลหะ, รีโมทคอนโทรลและโมดูลอื่น ๆ หรือควบคุมโดยไมโครคอนโทรลเลอร์ โหมดการทำงาน คำอธิบาย: โหมด 0 (ค่าเริ่มต้น): ในโหมดล็อคตัวเองสัญญาณจะต้องถูกเรียกใช้เพียงครั้งเดียวและโมดูลล็อคตัวเองเพื่อให้ทำงานต่อไป เมื่อพบสัญญาณย้อนกลับระหว่างการหมุนไปข้างหน้าควรหยุดทันทีเป็นเวลา 0.3 วินาทีจากนั้นป้อนการหมุนย้อนกลับ สัญญาณขีด จำกัด มีความสำคัญและเมื่อพบการหมุนไปข้างหน้าสัญญาณขีด จำกัด ไปข้างหน้าจะหยุดทันที เมื่อมีสัญญาณ จำกัด การหมุนไปข้างหน้าไม่สามารถเริ่มหมุนไปข้างหน้าและเช่นเดียวกับการหมุนย้อนกลับ เมื่อระดับต่ำเช่นระดับ 0V ระยะสั้น (อุปทานเชิงลบ) จะเริ่มทำงานสัญญาณการหมุนไปข้างหน้าและย้อนกลับถูกต้อง สัญญาณขีด จำกัด จะเปิดอยู่เสมอ (ตัวอย่างเช่นเมื่อเปิดและปิด SW1 หรือเชื่อมต่อกับระดับต่ำจะไม่สามารถเริ่มหมุนไปข้างหน้าได้) ） สัญญาณขีด จำกัด เพียงสัญญาณเดียวเท่านั้นที่ถูกต้องในแต่ละครั้งตัวอย่างเช่นไม่สามารถป้อนสัญญาณขีด จำกัด สองสัญญาณพร้อมกันในระหว่างการย้อนกลับเพื่อหยุดการหมุนของมอเตอร์ โหมด 1: โหมดเริ่มต้นอัตโนมัติ 0 จะเพิ่มฟังก์ชันเริ่มต้นอัตโนมัติบนพื้นฐานของโหมด 0 นั่นคือทุกครั้งที่เปิดโมดูลจะเริ่มหมุนไปข้างหน้าโดยอัตโนมัติ เวอร์ชันนี้เหมาะกว่าสำหรับโมดูลการเคลื่อนไหวระหว่างสองจุดและเมื่อเปิดโมดูลจะทำงานโดยอัตโนมัติ โหมด 2: โหมด 2: โหมดทันที เมื่อมีสัญญาณการหมุนไปข้างหน้ามอเตอร์จะหมุนไปข้างหน้า เมื่อมีสัญญาณย้อนกลับมอเตอร์จะย้อนกลับ เมื่อไม่มีสัญญาณการหมุนไปข้างหน้าและสัญญาณการหมุนย้อนกลับมอเตอร์จะหยุด; เมื่อหมุนไปข้างหน้า การหมุนไปข้างหน้าจะหยุดลง ในระหว่างการหมุนการหมุนย้อนกลับจะหยุดลงหากมีสัญญาณ จำกัด การหมุนย้อนกลับ การลบสัญญาณที่ จำกัด ทั้งสองไม่ได้กลับมาหมุนเวียนและต้องใส่สัญญาณการหมุนอีกครั้งเพื่อเริ่มหมุนไปข้างหน้าและย้อนกลับ โหมด 3: โหมด 3 โหมดไดรฟ์ระดับทำงานคล้ายกับสะพาน H และทำงานตามตรรกะต่อไปนี้: เมื่อมีสัญญาณการหมุนไปข้างหน้าและไม่มีสัญญาณที่ขีด จำกัด ไปข้างหน้ามันจะหมุนไปข้างหน้า เมื่อมีสัญญาณย้อนกลับและไม่มีสัญญาณที่ขีด จำกัด ย้อนกลับ รุ่นนี้เป็นประเภทตรรกะบริสุทธิ์และเหมาะสำหรับอินพุตสัญญาณไมโครคอนโทรลเลอร์ โปรดทราบว่าลำดับความสำคัญของการหมุนไปข้างหน้าคือการหมุนไปข้างหน้าคือเมื่ออินพุตไปข้างหน้าและย้อนกลับตรงตามเงื่อนไข ให้ความสนใจกับธรรมชาติแบบเรียลไทม์ของระดับ ตัวอย่างเช่นเมื่อมีสัญญาณในเวลาเดียวกันที่อินพุตไปข้างหน้าและถอยหลังนี่คือการหมุนไปข้างหน้า ณ จุดนี้หากสัญญาณไปข้างหน้าถูกลบออกและสัญญาณย้อนกลับจะถูกเก็บไว้ก็จะกลับด้าน เมื่อมอเตอร์หมุนการป้อนข้อมูลจะไม่ถูกต้องและไม่สามารถหยุดมอเตอร์ได้ โหมด 4: โหมด 4: โหมดเริ่มต้น / หยุดฟังก์ชันเหมือนกับโหมด 0 ยกเว้นรายละเอียดฟังก์ชันต่อไปนี้จะแตกต่างกัน: หากการหมุนไปข้างหน้าเริ่มขึ้นแล้วให้เข้าสู่สัญญาณการหมุนไปข้างหน้าอีกครั้งมันจะหยุดทันที หากการหมุนย้อนกลับเริ่มขึ้นแล้วให้เข้าสู่สัญญาณการหมุนย้อนกลับอีกครั้งและจะหยุดทันที ตัวอย่างเช่นมีสัญญาณไปข้างหน้า >> หมุนไปข้างหน้าทันที ณ จุดนี้สัญญาณการหมุนไปข้างหน้าคืออินพุต >> หยุดการหมุนไปข้างหน้าทันที การย้อนกลับเหมือนกัน. รายการสินค้า: โมดูลรีเลย์ * 1
