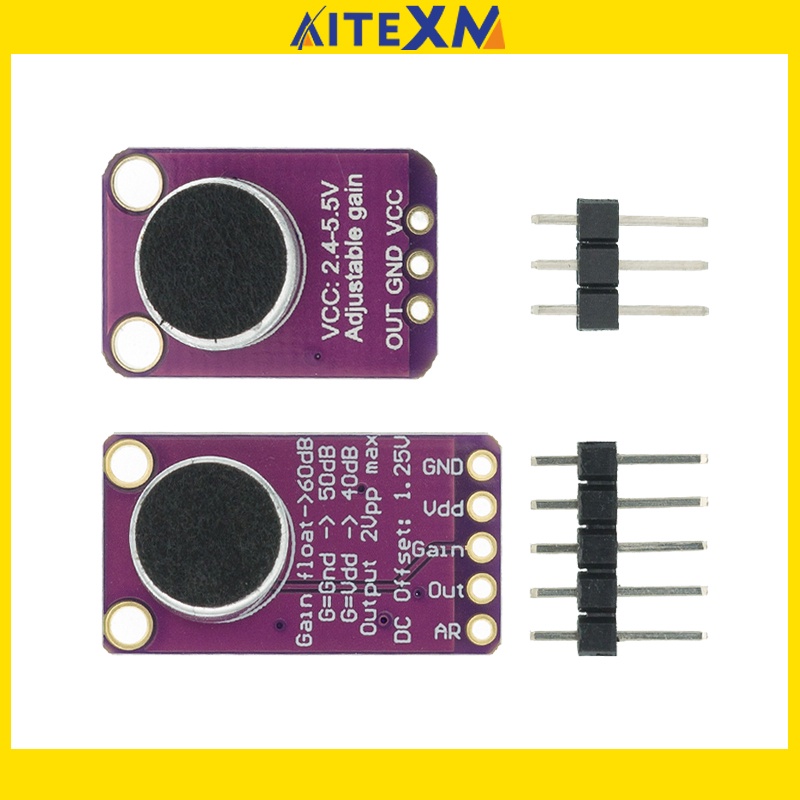

Electret โมดูลไมโครโฟนขยายเสียง Max4466 Max9814 ควบคุมโมดูล

Max9814: ข้อมูลจำเพาะ: - แรงดันไฟฟ้า: 2.7v-5.5v @ 3mA ปัจจุบัน - เอาต์พุต: 2Vpp บนอคติ 1.25V - การตอบสนองความถี่: 20Hz - 20KHz - อัตราส่วนการโจมตีและปล่อยโปรแกรมที่ตั้งโปรแกรมได้ - กำไรอัตโนมัติเลือกได้สูงสุดตั้งแต่ 40dB, 50dB หรือ 60dB - ความหนาแน่นของเสียงรบกวนอ้างอิงต่ำ 30nV / - Thd ต่ำ: 0.04% (ทั่วไป) Max4466: คำอธิบาย: เพิ่มหูให้กับโปรเจ็กต์ของคุณด้วยเครื่องขยายเสียงไมโครโฟนอิเล็กโทรตที่ออกแบบมาอย่างดีนี้ บอร์ดที่ประกอบและทดสอบอย่างสมบูรณ์นี้มาพร้อมกับไมโครโฟนอิเล็กโทรต 20-20KHz ที่บัดกรี สำหรับการขยายเสียงเราใช้ Maxim MAX4466 ซึ่งเป็นออปแอมป์ที่ออกแบบมาโดยเฉพาะสำหรับงานที่ละเอียดอ่อนนี้! เครื่องขยายเสียงมีการปฏิเสธเสียงรบกวนของแหล่งจ่ายไฟที่ยอดเยี่ยมดังนั้นเครื่องขยายเสียงนี้ฟังดูดีจริงๆและไม่เสียงดังหรือมีรอยขีดข่วนเหมือนปัญหาแอมป์ไมค์อื่น ๆ ที่เราเคยลองมา!การเกิดสิวนี้เหมาะสำหรับโครงการต่างๆเช่นเครื่องเปลี่ยนเสียงการบันทึกเสียงและโครงการตอบสนองเสียงที่ใช้ FFT ที่ด้านหลังเรามีหม้อทริมเมอร์ขนาดเล็กเพื่อปรับอัตราขยาย คุณสามารถตั้งค่ากำไรได้ตั้งแต่ 25x ถึง 125x นั่นจะลดลงประมาณ 200mVpp (สำหรับปริมาณการพูดปกติประมาณ 6 ") ซึ่งเหมาะสำหรับการเชื่อมต่อกับสิ่งที่คาดหวังอินพุต 'ระดับบรรทัด' โดยไม่ต้องตัดหรือสูงถึงประมาณ 1Vpp เหมาะสำหรับการอ่านจาก a ไมโครคอนโทรลเลอร์ ADC. เอาต์พุตเป็นรางต่อรางดังนั้นหากเสียงดังเอาต์พุตสามารถสูงถึง 5Vpp! ใช้งานง่าย: เชื่อมต่อ GND เข้ากับกราวด์ VCC เข้ากับ 2.4-5VDC เพื่อประสิทธิภาพที่ดีที่สุดให้ใช้แหล่งจ่ายไฟ "เงียบที่สุด" (บน Arduino นี่จะเป็นแหล่งจ่ายไฟ 3.3V) รูปคลื่นเสียงจะออกมาจากพิน OUT เอาต์พุตจะมีอคติ DC ของ VCC / 2 ดังนั้นเมื่อเงียบอย่างสมบูรณ์แบบแรงดันไฟฟ้าจะเป็น VCC / 2 โวลต์ที่คงที่ (เป็นคู่ DC) หากอุปกรณ์เครื่องเสียงที่คุณใช้ต้องใช้เสียงคู่ AC ให้วางตัวเก็บประจุ 100uF ระหว่างพินเอาต์พุตและอินพุตของอุปกรณ์ของคุณ หากคุณเชื่อมต่อกับเครื่องขยายเสียงที่มีอินพุตที่แตกต่างกันหรือรวมถึงตัวเก็บประจุถอดรหัสไม่จำเป็นต้องใช้ฝาปิด 100uF พินเอาต์พุตไม่ได้ออกแบบมาเพื่อขับลำโพงหรืออะไรก็ตาม แต่เป็นหูฟังชนิดใส่ในหูที่เล็กที่สุด - คุณจะต้องใช้ เครื่องขยายเสียง (เช่นแอมป์สเตอริโอ 3.7W) หากคุณต้องการเชื่อมต่อแอมป์เข้ากับลำโพงโดยตรง หากคุณกำลังเชื่อมต่อกับพินไมโครคอนโทรลเลอร์คุณไม่จำเป็นต้องใช้แอมพลิฟายเออร์หรือถอดรหัสตัวเก็บประจุ - เชื่อมต่อพิน OUT โดยตรงกับพิน ADC ของไมโครคอนโทรลเลอร์สำหรับโครงการทำปฏิกิริยาเสียงเราขอแนะนำให้ใช้ไลบรารีไดรเวอร์ FFT ซึ่งสามารถนำไฟล์ อินพุตเสียงและ 'แปล' เป็นความถี่
