Lith BTS7960 43A Double H-bridge High-Power Driver โมดูล DIY สมาร์ทรถ Current Diagnostic สําหรับ Glory

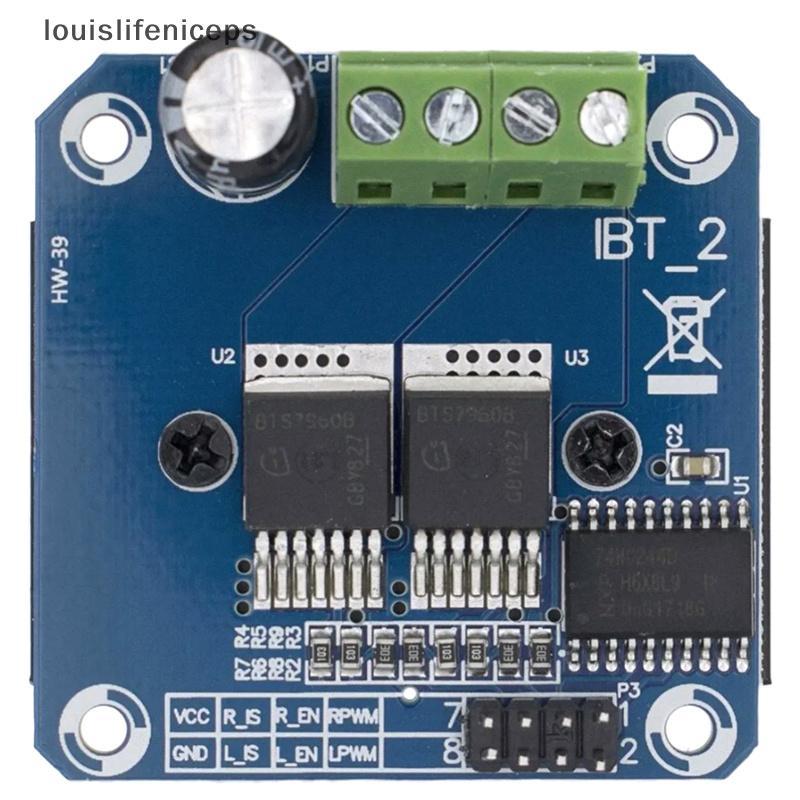

BTS7960B H-bridge 43A โมดูลมอเตอร์กำลังสูงภาพรวมโมดูลไดรเวอร์นี้ใช้ BTS7960 ของไดรฟ์กำลังสูงโมดูลไดรเวอร์ H-bridge แบบเต็มพร้อมระบบป้องกันกระแสเกินความร้อน วงจรขับเคลื่อนสะพานสองชั้น BTS7960 H-bridge พร้อมไดรฟ์และเบรกที่แข็งแกร่งแยกไมโครคอนโทรลเลอร์และไดรเวอร์มอเตอร์ได้อย่างมีประสิทธิภาพ! กระแสสูง 43A คุณสมบัติ: ไดรเวอร์สะพานคู่ BTS7960 ขนาดใหญ่ (43 A) H; แยกด้วย MCU และปกป้อง MCU ได้อย่างมีประสิทธิภาพ ไฟแสดงสถานะ 5V บนเรือ; ตัวบ่งชี้แรงดันไฟฟ้าของตัวขับมอเตอร์สิ้นสุด; อ่างความร้อนสามารถบัดกรีระบายความร้อน PIN คำจำกัดความ: 1. การเปิด PWM ของ RPWM: เลี้ยวขวา 2. การเปิดซ้าย PWM: เลี้ยวซ้าย 3. เปิดใช้งาน R_EN: เลี้ยวขวา (ใช้งานสูง) 4. การเลี้ยวซ้ายเปิดใช้งาน (แอคทีฟสูง) 5. คำเตือนกระแสไฟฟ้าขวา (อาจปล่อยให้ลอย) 6. คำเตือนกระแสซ้าย (อาจปล่อยให้ลอย) 7. VCC: (5V) 8. จีเอ็นดี AeProduct.getSubject () การเชื่อมต่อ: วิธีที่ 1: วิธีที่ 1: ไมโครคอนโทรลเลอร์ (MCU): 5V VCC: 5V จากไมโครคอนโทรลเลอร์ (MCU) GND: GND จากไมโครคอนโทรลเลอร์ (MCU) GND: GND จากไมโครคอนโทรลเลอร์ (MCU) เปลี่ยนเป็น Microcontroller (MCU) L_PWM: PWM หรือ 5V จาก Microcontroller (MCU) สำหรับ CCW(CW) หรือ CCWM: PWM หรือ 5V จาก Microcontroller (MCU) สำหรับ CCW (CW) R_PWM: PWM หรือ 5V จาก Microcontroller (MCU) สำหรับ CW (CCW) เลี้ยว L_EN: 5V จาก Microcontroller (MCU) วิธีที่ 2: วิธีการที่ 2: ไมโครคอนโทรลเลอร์ (MCU): 5V VCC: 5V จากไมโครคอนโทรลเลอร์ (MCU) GND: GND จากไมโครคอนโทรลเลอร์ (MCU) GND: GND จากไมโครคอนโทรลเลอร์ (MCU) ไมโครคอนโทรลเลอร์ (MCU) 5V สำหรับเลี้ยว CCW (CW) ไมโครคอนโทรลเลอร์ (MCU) สำหรับเลี้ยว CW (CCW) R_PWM: 5V จากไมโครคอนโทรลเลอร์ (MCU) สำหรับ CW (CCW) PWM จาก Microcontroller (MCU) R_EN และ L_EN: PWM จากไมโครคอนโทรลเลอร์ (MCU) R_EN: PWM จากไมโครคอนโทรลเลอร์ เพียงแค่ต้องการสี่บรรทัดจาก MCU ไปยังโมดูลไดรเวอร์ (GND. 5 โวลต์. PWM1. พีดับเบิลยูเอ็ม 2); แหล่งจ่ายไฟ MCU 5V; ชิปแยกแหล่งจ่ายไฟ 5V (สามารถแบ่งปันกับ MCU 5V); ขนาด: 4 * 5 * 1.2 ซม. สามารถย้อนกลับมอเตอร์ไปข้างหน้าความถี่อินพุต PWM สองความถี่สูงสุด 25kHZ; การไหลของความร้อนสองครั้งผ่านสัญญาณผิดพลาด แหล่งจ่ายไฟ 5V ของชิปแยกต่างหาก (สามารถใช้ร่วมกับ MCU 5V) สามารถใช้แหล่งจ่ายไฟ 5V บนบอร์ดได้ แรงดันไฟฟ้า 5.5V ถึง 27V; แรงดันไฟฟ้า 5.5V ถึง 27V;
