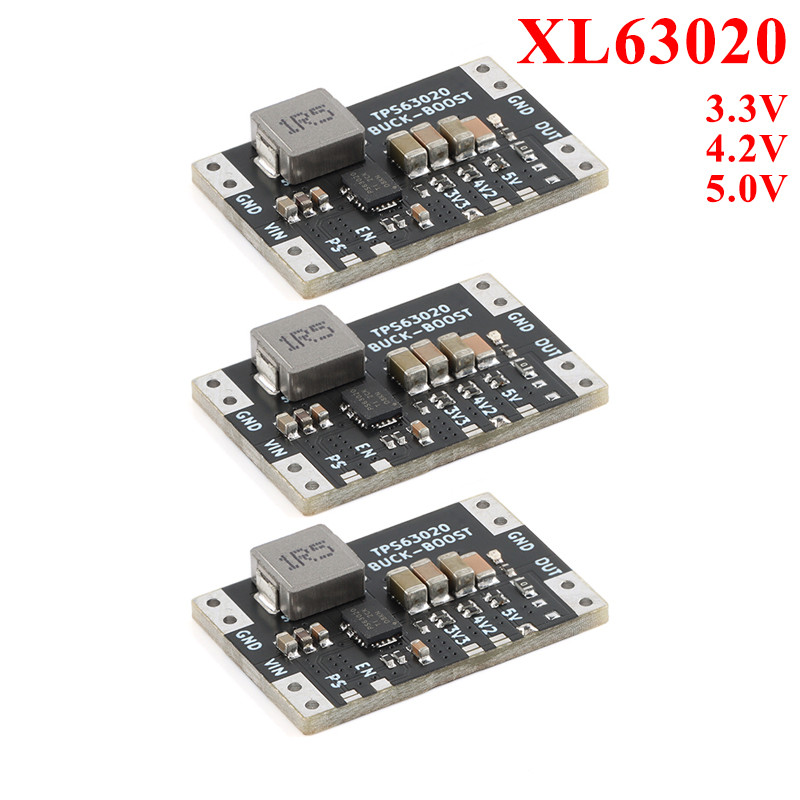

TPS63020 3.3V 4.2V 5V แบตเตอรี่ลิเธียมอัตโนมัติ Boost Buck Step Up Down โมดูล XL63020 Microcontroller Power ระลอกน้ําต่ํา

โมดูลนี้ใช้ชิปพิเศษ TI TPS63020 สำหรับการควบคุมแรงดันไฟฟ้าและการควบคุมโดยมีระลอกคลื่นเอาต์พุตต่ำและประสิทธิภาพที่มั่นคง ความถี่ในการสลับสูงถึง 2.4MHZ และกระแสไฟขาออกส่วนใหญ่มากกว่า 900ma มีเอาต์พุตหลายรุ่น 3.3V, 4.2V และ 5V ซึ่งเหมาะมากสำหรับโอกาสต่างๆที่ไมโครคอนโทรลเลอร์ 3.3V 5V ใช้แบตเตอรี่ปลาคาร์พและ USB สำหรับจ่ายไฟ โมดูลนี้สงวนสองโหมดไว้ให้ผู้ใช้เลือก: โหมดการทำงานทั่วไปและโหมดประหยัดพลังงาน โมดูลนี้มีโครงสร้างแรงดันไฟฟ้าขึ้นและลงโดยทั่วไปโดยมีช่วงแรงดันไฟฟ้าอินพุต 1.8-5.5V และกระแสเอาต์พุตของ ตรงตามความต้องการของแหล่งจ่ายไฟของรุ่นต่างๆเช่น STM32, ESP32 และไมโครคอนโทรลเลอร์ 51 และบอร์ดติดตั้ง ไฟแสดงสถานะเอาต์พุต LED สีแดงและรองรับโหมดประหยัดพลังงานเพื่อเพิ่มความต่อเนื่องของอุปกรณ์อินพุตเช่นแบตเตอรี่ เวลาบินน่ะค่ะ บทนำพารามิเตอร์ 2、 พารามิเตอร์ ประเภทโมดูล: แรงดันไฟฟ้าที่เพิ่มขึ้นและแหล่งจ่ายไฟตก แรงดันไฟฟ้าอินพุต: DC 1 8-5.5V กระแสไฟขาออก: 3.3V @ 1.3A / 4.2V @ 1A / 5V @ O.9A อินพุต 3.7V) แรงดันขาออก: DC 3 / 4.2 / 5V ความถี่ในการสลับ: ประมาณ 2.4MHZ โหมดการทำงาน: โหมดประหยัดพลังงานปกติ / ประหยัดพลังงาน วิธีการปรับ: การเลือกแผ่นจัมเปอร์, 1.3 / 4.2 / 5V อินเทอร์เฟซโมดูลโมดูลโมดูลพื้นที่ขนาดใหญ่: แผ่นบัดกรีขนาดใหญ่ (สามารถเชื่อมต่อกับหมุดแถว 2.54 มม. ได้ด้วย) ขนาดโมดูล: 17.4x26 2 มม. (การวัดด้วยตนเองพร้อมค่าเบี่ยงเบน)
