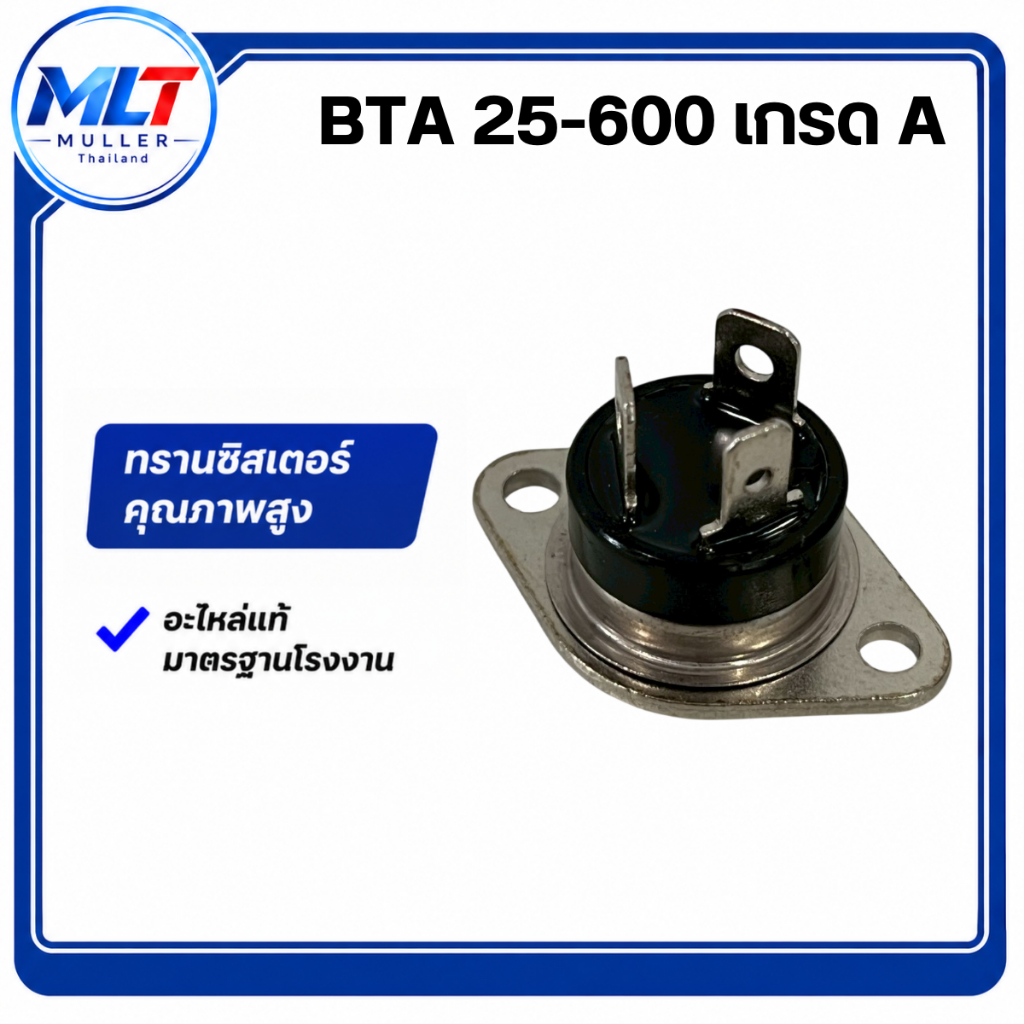

BTA25-600 เกรดA IC-TR ไอซี-ทรานซิสเตอร์

ข้อมูลสินค้า (Product Information) ประเภทสินค้า: ไตรแอกกำลังสูง (Standard TRIACs) สำหรับสลับสายและควบคุมกระแสไฟสลับ ผู้ผลิต: STMicroelectronics (แบรนด์ผู้ผลิตเซมิคอนดักเตอร์ระดับโลก) รูปแบบตัวถัง (Package): RD91 ซึ่งมีลักษณะเป็นจานบินโลหะพร้อมขาเสียบแบบหางปลา (Faston Terminals) มีจุดเด่นคือโครงสร้างเป็นแบบ Insulated (ตัวถังโลหะด้านนอกแยกฉนวนไฟฟ้าจากวงจรภายในเรียบร้อย ขันยึดเข้ากับโครงหรือซิงค์ระบายความร้อนได้ปลอดภัยทันที) การใช้งานหลัก: วงจรควบคุมไฟฟ้ากระแสสลับกำลังสูงมาก เช่น เครื่องทำน้ำอุ่น-น้ำร้อนไฟฟ้าขนาดใหญ่ , วงจรอุ่นเตาความร้อนในอุตสาหกรรม, วงจรควบคุมมอเตอร์ไฟฟ้าแรงบิดสูง และระบบสวิตช์โซลิดสเตตรีเลย์ (Solid State Relay) งานหนัก คุณสมบัติทางเทคนิค (Technical Specifications) ข้อมูลจำเพาะสูงสุดจากคู่มือ Datasheet ของ STMicroelectronics: คุณสมบัติ (Parameters) ค่าพารามิเตอร์สูงสุด แรงดันไฟฟ้ากระแสสลับสูงสุด (\(V_{DRM}/V_{RRM}\))600 โวลต์ (V) กระแสไฟฟ้าใช้งานต่อเนื่องสูงสุด (\(I_{T(RMS)}\))25 แอมแปร์ (A) กระแสไฟกระชากสูงสุดชั่วขณะ (\(I_{TSM}\))250 แอมแปร์ (A) (ที่ความถี่ 50 Hz / 1 วงรอบ) กระแสกระตุ้นขาเกทสูงสุด (\(I_{GT}\) เกรด B)50 มิลลิแอมแปร์ (mA) แรงดันกระตุ้นขาเกท (\(V_{GT}\))1.3 โวลต์ (V) อุณหภูมิรอยต่อขณะทำงาน (\(T_{j}\))-40 ถึง 125 องศาเซลเซียส (°C) จุดเด่นเพิ่มเติม: การเชื่อมต่อที่แน่นหนา: ขั้วต่อแบบหางปลา (Faston) ช่วยให้สามารถเสียบสายไฟขนาดใหญ่เข้า-ออกได้ง่าย แน่นหนา ทนต่อแรงสั่นสะเทือน และไม่เกิดการอาร์กของกระแสไฟสูง ความปลอดภัยสูง (Insulated): ตัวถังฐานโลหะ RD91 ถูกออกแบบแยกฉนวนภายใน ทนแรงดันไฟฟ้าระหว่างภายในกับภายนอกได้สูงถึง 2,500V RMS ป้องกันไฟฟ้ารั่วซึมสู่ตัวฮีตซิงก์ได้อย่างสมบูรณ์แบบ
