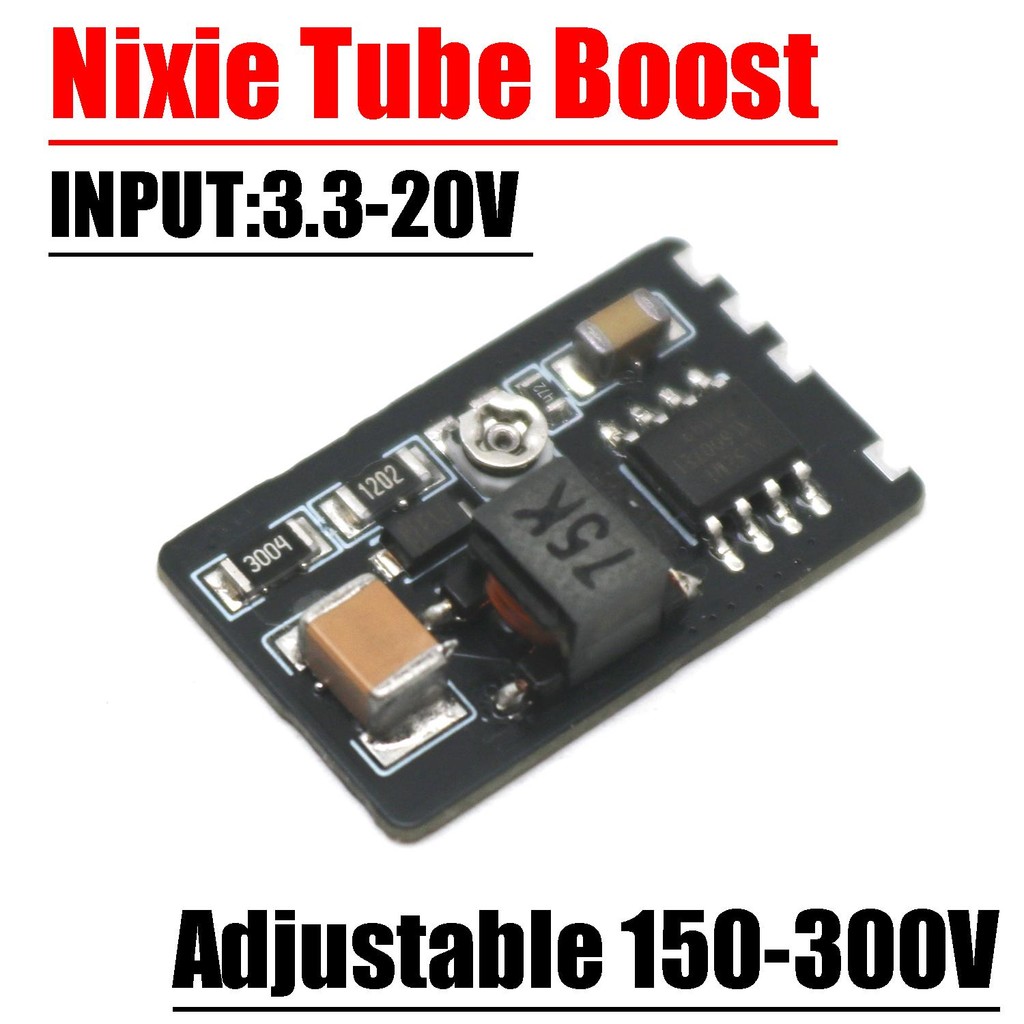

Nixie Tube Boost Converter โมดูล DC-DC 3.3 V-20 V ถึง 150-300 V 160 V 170 V แรงดันไฟฟ้าสูงแหล่งจ่ายไฟ Magic Eye Glow CLOCK

คู่มือผู้ใช้ตัวแปลง Nixie Tube Boost 1. ภาพรวมผลิตภัณฑ์ของผลิตภัณฑ์ โมดูลแปลงเพิ่มแรงดันไฟฟ้าสูงนี้ได้รับการออกแบบมาโดยเฉพาะเพื่อขับเคลื่อนท่อ Nixie แปลงอินพุต DC แรงดันไฟฟ้าต่ำ (3.3-20V) เป็นเอาต์พุตแรงดันไฟฟ้าสูง 150-300V ที่ปรับได้ ด้วยขนาดกะทัดรัด (23 × 14 มม.) และความเข้ากันได้ของเบรดบอร์ดจึงเหมาะสำหรับโครงการอิเล็กทรอนิกส์เช่นนาฬิกาย้อนยุค 2. ข้อมูลจำเพาะที่สำคัญ ค่าพารามิเตอร์พารามิเตอร์ของพารามิเตอร์ แรงดันไฟฟ้าอินพุต 3.3-20V DC แรงดันขาออกปรับได้ 150-300V แม็กซ์เลยค่ะ กำลังไฟฟ้าเข้า 2W ขนาด 23 × 14 มม ระยะห่างระหว่างพิน 2.54 มม. (เป็นมิตรกับกระดานขนมปัง) GND ทั่วไปสำหรับการกำหนดค่ากราวด์สำหรับอินพุต / เอาต์พุต 3. คำจำกัดความของพิน ดูแผนภาพพินจริงบน PCB) อินพุต DC บวก (3.3-20V) GND: พื้นดินทั่วไป (อินพุต / เอาต์พุต) EN: เปิดใช้งานพิน (ใช้งานสูงดึงต่ำโดยค่าเริ่มต้น ต้องเชื่อมต่อกับความสูงเพื่อเปิดใช้งาน) VOUT : เอาต์พุตแรงดันไฟฟ้าสูงเป็นบวก (150-300V) 4. คำแนะนำในการใช้งาน คู่มือการเดินสาย 4.1 1. กำลังไฟฟ้าเข้า: แหล่งจ่ายไฟ DC: VIN (+) กับแหล่งจ่ายไฟ GND (-) ไปยังกราวด์ 2. โหลดเอาต์พุต: เชื่อมต่อขั้วบวกท่อ Nixie เข้ากับ VOUT แคโทดเข้ากับ GND ผ่านตัวต้านทานที่ จำกัด กระแสไฟฟ้า (แนะนำให้ใช้ 10kΩ-100kΩ) 3. การเปิดใช้งานการควบคุม: พินไดรฟ์ EN เป็นคุณภาพสูง (เข้ากันได้กับตรรกะ 3.3V / 5V) เพื่อเปิดใช้งานเอาต์พุต ปล่อยให้ลอยหรือเชื่อมต่อกับ LOW เพื่อปิดใช้งาน การปรับแรงดันขาออก 4.2 เอาต์พุต 4.2 การปรับแรงดันขาออก หากติดตั้งการปรับแรงดันไฟฟ้า (ตรวจสอบรุ่นโมดูลโมดูล) ปรับเทียบเอาต์พุตโดย: การใช้โพเทนชิออมิเตอร์ภายนอกระหว่างหมุดที่กำหนด, หรือ B) แก้ไขค่าตัวต้านทานข้อเสนอแนะ (ปรึกษาการสนับสนุนทางเทคนิคสำหรับอัตราส่วน) 5. ประกาศด้านความปลอดภัยที่สำคัญ ประกาศเกี่ยวกับความปลอดภัยที่สำคัญ คำเตือนแรงดันไฟฟ้าสูงที่ตายแล้ว LETHAL คำเตือนแรงดันไฟฟ้าสูง เอาต์พุต เกิน 150V DC! ควรปิดเครื่องก่อนเดินสายทุกครั้ง อย่าสัมผัสหน้าสัมผัสระหว่างการใช้งาน ความปลอดภัยทางไฟฟ้า อย่าย้อนกลับขั้วอินพุตหรือเกินอินพุต 20V ตรวจสอบให้แน่ใจว่ากำลังไฟรวม <2W (เช่นอินพุตสูงสุด 160mA @ 12V) การจัดการความร้อน \nการดำเนินการโหลดเต็มอย่างต่อเนื่องอาจทำให้เกิดความร้อนสูงเกินไป รักษาอุณหภูมิโดยรอบ <40°ซีซีมีการระบายอากาศที่เพียงพอ
