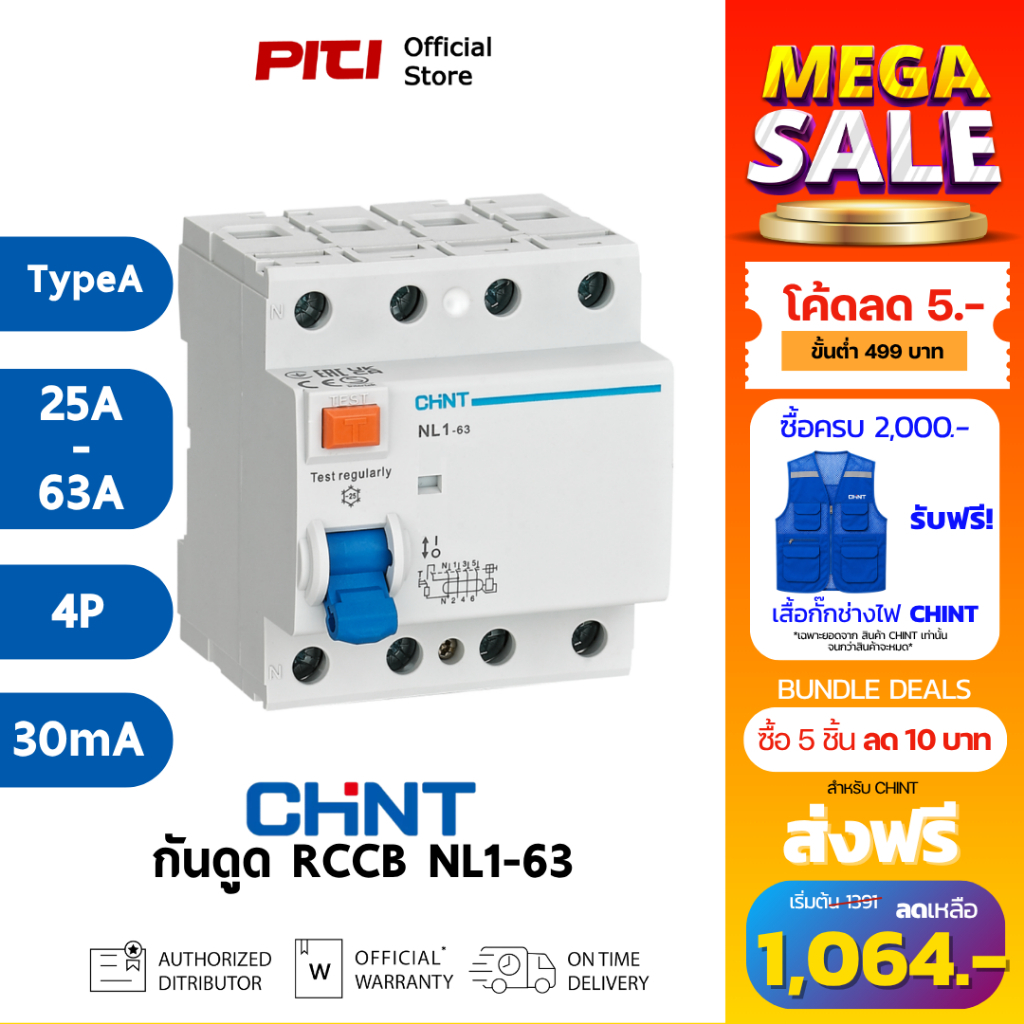

CHINT เบรคเกอร์กันดูด RCCB NL1-63 4P (25A-63A) 30mA Type A 10kA อุปกรณ์ตัดกระแสไฟรั่วลงดินอัตโนมัติ

CHINT เบรคเกอร์กันดูด RCCB NL1-63 4P (25A-63A) 30mA Type A 10kA อุปกรณ์ตัดกระแสไฟรั่วลงดินอัตโนมัติ CHINT RCCB NL1-63 4Poles เบรกเกอร์กันดูด/กันรั่ว ใช้เพื่อตรวจจับกระแสรั่วลงดิน (leakage current) แล้วตัดวงจร แบบอัตโนมัติทันที ระบบไฟฟ้า 3 เฟส (L+N) ตัดวงจรทันทีเมื่อมีกระแสรั่วเกิน 30mA Type A (ตรวจจับไฟรั่วได้ทั้ง AC และกระแสที่มี DC) เลือกกระแสได้ตั้งแต่ 25A-63A เพื่อป้องกันการถูกไฟดูดและลดความเสี่ยงไฟฟ้าลัดวงจรจากการรั่วลงกราวด์ มีปุ่ม TEST ตรวจสอบระบบได้ง่าย ต้องใช้งานคู่กับ เบรกเกอร์ย่อย (MCB หรือ MCCB) เหมาะกับ วงจรปลั๊ก, ไฟแสงสว่าง, เครื่องใช้ไฟฟ้าทั่วไป โหลดที่มี inverter, control electronics บ้านพักอาศัย ร้านค้า คอนโด อาคารพาณิชย์ การทำงาน (Operating / Protection Principles) RCCB จะตรวจสอบ ความสมดุลของกระแสไฟฟ้า ระหว่างเส้น Phase (L) และ Neutral (N) อยู่ตลอดเวลา เมื่อต่อโหลดปกติ กระแสที่เข้า (Phase) = กระแสที่ออก (Neutral) เมื่อมี กระแสรั่วไหลลงดิน เช่น ผ่านร่างกายผู้ใช้หรือผ่านกราวด์ ความต่างของกระแสจะเกิดขึ้น → RCCB ตรวจพบ → รีเลย์ในตัวจะ “ตัดวงจรทันที” เวลาในการตัด ≈ ไม่เกิน 0.03 วินาที เพื่อความปลอดภัยสูงสุด ขั้นตอนการติดตั้งและวิธีการใช้งาน (Installation & Operation) ปิดเมนสวิตช์ / เมนเบรกเกอร์ ก่อนเริ่มงานทุกครั้ง ตรวจสอบแรงดันระบบเป็น ไฟฟ้า 3 เฟส (L + N) ติดตั้งบน ราง DIN 35 มม. ภายในตู้คอนซูเมอร์ยูนิต / ตู้ไฟ ติดตั้ง หลังเมน MCB และ ก่อนเบรกเกอร์ย่อย (MCB) การต่อสายไฟ (Wiring) RCCB รุ่นนี้เป็น 4P (L + N) ต้องต่อให้ถูกขั้ว ขันสกรูขั้วสายให้แน่นตามแรงบิดที่แนะ ตรวจดูว่าไม่มีสายหลวม หรือทองแดงโผล่ เปิดใช้งานหลังติดตั้ง เปิดเมนไฟ ดันคันโยก RCCB ขึ้นตำแหน่ง ON ขันสกรูให้แน่นทุกจุด / ตรวจสอบว่าสายไม่หลวม / ดันคันโยก RCCB ขึ้นตำแหน่ง ON / ปิดฝาตู้ให้เรียบร้อย การใช้งานในระบบไฟฟ้า (Electrical Application) การเปิด–ปิดวงจร ▶ โยกคันโยกขึ้น (ON) → จ่ายไฟเข้าวงจร ▶ โยกคันโยกลง (OFF) → ตัดไฟออกจากวงจร การทำงานปกติ ▶ RCCB จะ ตรวจจับกระแสไฟเข้า–ออกของ L และ N ตลอดเวลา ▶ หากกระแสเท่ากัน → ทำงานปกติ ▶ หากมีกระแสรั่ว ≥ 30mA → ตัดวงจรทันที การทำงานเมื่อเกิดเหตุผิดปกติ ▶ ไฟรั่ว / คนถูกไฟดูด ตัดวงจรทันที ▶ กระแสเกิน ตัดวงจร ▶ ลัดวงจร ตัดวงจร (รองรับได้ถึง 10kA) การทดสอบระบบกันดูด (TEST Button) บนตัว RCCB จะมีปุ่ม “TEST” วิธีทดสอบ ▶ เปิด RCCB ให้อยู่ตำแหน่ง ON ▶ กดปุ่ม TEST ▶ เบรกเกอร์ต้อง ตัดลงทันที ถ้าตัด = ระบบกันดูดทำงานปกติ ถ้าไม่ตัด = ห้ามใช้งาน ต้องเปลี่ยนอุปกรณ์ทันที กรณี RCCB ตัดเอง (Trip) ▶ มีกระแสไฟรั่วลงดินเกิน 30mA ▶ มีการสัมผัสไฟฟ้ากับตัวถังหรือร่างกาย ▶ ฉนวนสายไฟเสื่อม / ความชื้นสูง วิธีแก้ไข ▶ ปิดเบรกเกอร์ย่อยทั้งหมด ▶ รีเซต RCCB (โยก OFF → ON) ▶ เปิดเบรกเกอร์ย่อยทีละตัวเพื่อหาวงจรที่มีปัญหา ▶ แก้ไขก่อนใช้งานต่อ ข้อดีและจุดเด่นอุปกรณ์ ป้องกันไฟดูด และไฟรั่วอย่างมีประสิทธิภาพ ตัดวงจรทันทีเมื่อมีกระแสรั่วเกิน 30mA ตรวจจับทั้ง กระแสรั่วแบบ AC และ กระแสรั่ว DC หรือ pulsed DC ความสามารถทนกระแสลัดวงจรสูงถึง 10kA สามารถปรับเลือกค่ากระแสพิกัดได้หลายขนาด (25A–63A) ตอบสนองอย่างรวดเร็ว ตัดไฟในเวลาอันสั้นก่อนที่ผู้ใช้งานจะได้รับอันตราย มีปุ่ม TEST ในตัว สำหรับตรวจสอบการทำงาน เมื่อใช้งานร่วมกับ MCB จะเพิ่มความปลอดภัยระบบไฟอย่างครบถ้วน ข้อควรระวัง / ข้อจำกัด ไม่สามารถป้องกันกระแสเกินและไฟลัดวงจร ต้องติดตั้งใช้งาน ร่วมกับ MCB หรือ MCCB เสมอ ต้องให้ Phase และ Neutral ผ่าน RCCB ทั้งคู่ Type A ไม่เหมาะกับระบบที่มี DC รั่วต่อเนื่องสูง ห้ามใช้นิวทรัลร่วมหลายวงจร ขนาด (Dimensions) ความกว้าง (Width): 72 มม. ความสูง (Height): 86 มม. ความลึก/ความยาว (Depth/Length): 79 มม. น้ำหนัก (Weight) : 1.8 กก. ข้อมูลทางเทคนิค (Technical Specifications) รุ่น : CHINT RCCB NL1-63 จำนวนโพล (Poles) : 4P (สำหรับไฟ 3 เฟส Phase + Neutral) Type : A (ตรวจจับได้ทั้ง AC และ กระแสรั่ว DC หรือ pulsed DC) ความสามารถตัดลัดวงจร (Icn) : 10kA ช่วงกระแสพิกัด (In) : 25A-63A (ขึ้นกับโหลดที่ใช้) ระบบตัดกระแสรั่วที่ : 30mA (0.03A) ป้องกันไฟดูด/รั่วลงดินสำหรับคนทั่วไป แรงดันพิกัด (Rated Voltage) : 400 / 415V วิธีติดตั้ง : ราง DIN Rail 35 มม การต่อระบบทั่วไป (Wiring Integration) แหล่งจ่ายไฟ 3 เฟส + N ↓ Main MCCB / Main Switch ↓ RCCB NL1-63 4P ↓ MCB วงจรย่อย (แต่ละเฟส) ↓ โหลด (Load) การต่อสาย ฝั่งเข้า (IN – Supply Side) ▶ ต่อสาย L1, L2, L3, N จาก Main MCCB / เมนสวิตช์ ▶ ตรวจสอบขั้ว IN ตามสัญลักษณ์บนตัวอุปกรณ์ ฝั่งออก (OUT – Load Side) ▶ ต่อสาย L1, L2, L3, N ออกจาก RCCB ▶ ส่งต่อไปยัง MCB ของแต่ละวงจร ก่อนเข้าที่โหลด ข้อสำคัญ Neutral (N) ต้องผ่าน RCCB เท่านั้น ห้ามนำ N ไปรวมกับวงจรอื่น สายดิน (PE) ห้ามพาดผ่าน RCCB ให้ต่อเข้าบัสกราวด์โดยตรง อุปกรณ์ที่ใช้ร่วมกันได้ (Acessories & Compatible Devices) Consumer Unit ตู้คอนซูมเมอร์ยูนิต / ตู้ไฟฟ้า (Distribution Board) ราง DIN 35 mm สำหรับติดตั้ง RCCB และ MCB ให้แน่นและมั่นคง MCB / MCCB ป้องกันกระแสเกิน (Overload) และไฟลัดวงจร (Short Circuit) SPD ป้องกันแรงดันกระชาก RCBO RCCB+MCB รวมในตัวเดียว สรุป CHINT NL1-63 4P 30mA Type A 10kA เบรกเกอร์กันดูด ทำหน้าที่ ตรวจจับไฟรั่วลงดิน เมื่อเกิดไฟรั่วเกิน 30mA → ตัดไฟอัตโนมัติทันที เพื่อป้องกันอันตรายต่อชีวิต สรุปสั้นแบบช่าง RCCB = อุปกรณ์ช่วยชีวิต หน้าที่หลัก: กันดูด / กันไฟรั่ว ใช้คู่กับ MCB = ระบบปลอดภัยครบ ต่อ L + N ให้ถูก = ใช้งานได้ 100% กด TEST เป็นประจำ = มั่นใจทุกครั้งที่ใช้งาน
