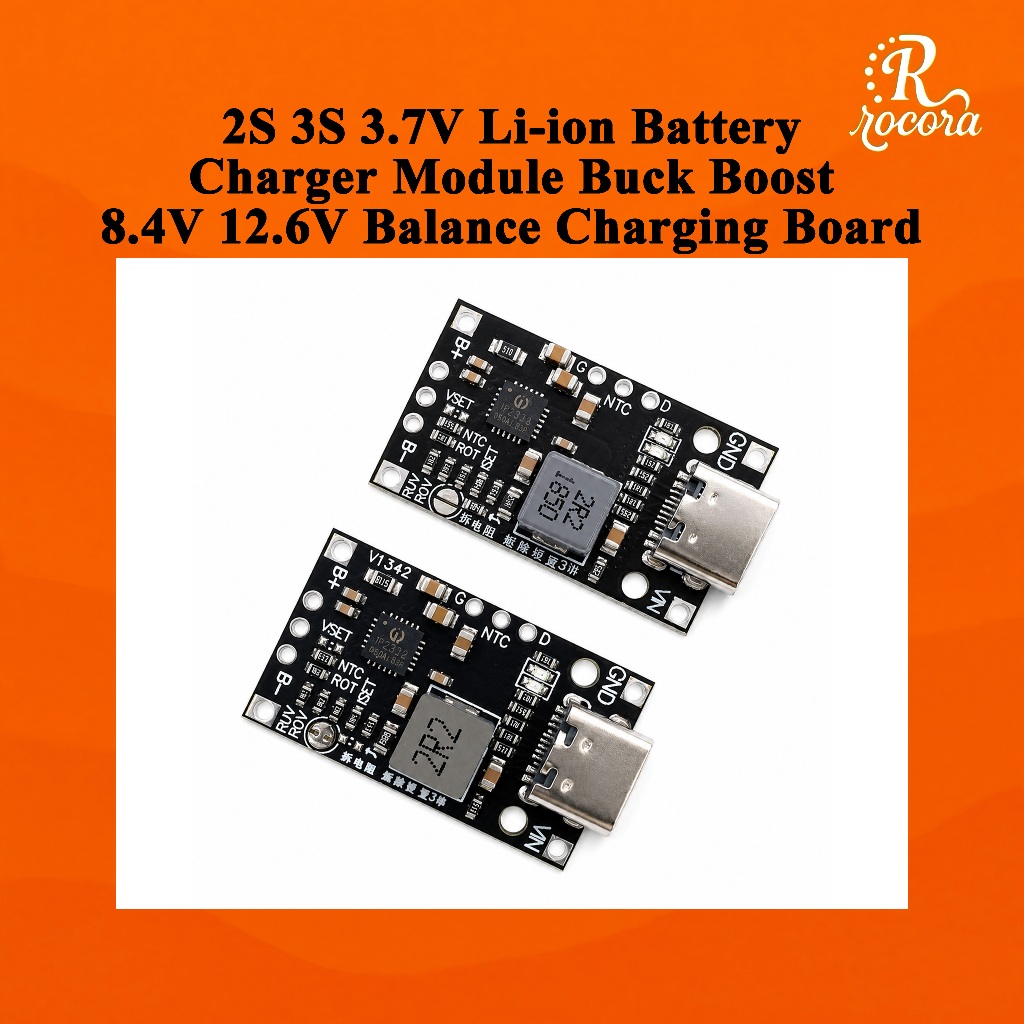

2S 3S 3.7V Li-ion แบตเตอรี่โมดูลชาร์จ 15W Type-C QC Buck Boost 8.4V 12.6V Balance Charging Board

ข้อมูลจำเพาะของผลิตภัณฑ์ โมดูลชาร์จแบตเตอรี่ลิเธียม 2S / 3S ชื่อสินค้า: โมดูลชาร์จแบตเตอรี่ลิเธียม 2S / 3S ประเภทแบตเตอรี่: 3.7V Li-ion / LiPo แบตเตอรี่ประเภทแบตเตอรี่: 3.7V Li-ion / LiPo Battery การกำหนดค่าแบตเตอรี่: 2S หรือ 3S ท็อปโอโลยีการชาร์จแบบซิงโครนัส: Buck-Boost แบบซิงโครนัส กำลังชาร์จสูงสุด: 15W ประสิทธิภาพการแปลงสูงสุด: ประมาณ 94% อินเทอร์เฟซอินพุต USB Type-C หรือ VIN / GND รองรับการชาร์จอย่างรวดเร็ว: อินพุตชาร์จเร็ว QC โหมดการชาร์จเริ่มต้น: 2S แรงดันไฟฟ้าที่ชาร์จเต็ม: 8.4V แรงดันไฟฟ้าที่ชาร์จเต็ม: 12.6V กระแสไฟชาร์จแบบปรับได้: 0.5A / 1.0A / 1.2A / 1.5A ฟังก์ชั่นปรับสมดุลแบตเตอรี่: ใช้ได้กับแบตเตอรี่ 2S อินเทอร์เฟซ NTC Interface: สงวนไว้โดยปกติจะไม่ใช้ตามปกติ อินเทอร์เฟซตัวบ่งชี้ภายนอก: G และ D Pads ตัวเครื่อง PCB สีดำ ให้คุณได้ใช้งานตามต้องการ วิธีการทำความเย็น: อากาศเย็นตามธรรมชาติ พารามิเตอร์เวอร์ชัน 2S 2S ชื่อ SKU ของ SKU: เครื่องชาร์จ 2S 8.4V ชื่อ: เครื่องชาร์จ 2S 8.4V การกำหนดค่าแบตเตอรี่: 2 เซลล์ในซีรีส์ แบตเตอรี่ที่รองรับ 2S 3.7V Li-ion / LiPo Pack แรงดันแบตเตอรี่ที่กำหนด: 7.4V แรงดันไฟฟ้าที่ชาร์จเต็มตามค่าเริ่มต้น: 8.4V การเชื่อมต่อสมดุล: รองรับ การเชื่อมต่อแบตเตอรี่: B +, BM และ B- กระแสไฟชาร์จ: ปรับได้ตั้งแต่ 0.5A ถึง 1.5A อินพุต: อินพุต USB Type-C QC หรือแผ่นบัดกรี VIN / GND การเชื่อมต่อ BM ใช้สำหรับจุดกึ่งกลางระหว่างเซลล์แบตเตอรี่สองเซลล์ ความเร็วในการปรับสมดุลในตัวมี จำกัด ดังนั้นจึงแนะนำให้ใช้แบตเตอรี่ที่มีความจุใกล้เคียงกันแรงดันไฟฟ้าและความต้านทานภายใน พารามิเตอร์เวอร์ชัน 3S 3S เครื่องชาร์จ SKU ชื่อ SKU: เครื่องชาร์จ 3S 12.6V การกำหนดค่าแบตเตอรี่: 3 เซลล์ในซีรีส์ แบตเตอรี่ที่รองรับ 3S 3.7V Li-ion / LiPo Pack แรงดันแบตเตอรี่ที่กำหนด: 11.1V แรงดันไฟฟ้าเริ่มต้นที่ชาร์จเต็ม: 12.6V การเชื่อมต่อแบตเตอรี่: B + และ B- ฟังก์ชั่นปรับสมดุล 3S ในตัว: ไม่ กระแสไฟชาร์จ: ปรับได้ตั้งแต่ 0.5A ถึง 1.5A อินพุต: อินพุต USB Type-C QC หรือแผ่นบัดกรี VIN / GND ขอแนะนำให้ใช้บอร์ดป้องกันแบตเตอรี่ 3S แยกต่างหากหรือ BMS เนื่องจากโมดูลเครื่องชาร์จไม่มีการเชื่อมต่อสมดุล 3 เซลล์แต่ละเซลล์ การตั้งค่ากระแสไฟชาร์จ กระแสไฟชาร์จถูกกำหนดโดยค่าตัวต้านทาน RISET ความแข็งแรงของเส้นตัด 180K: 0.5A ความเสี่ยง 90K: 1.0A ความเสี่ยง 75K: 1.2A เสาหลัก 60K: 1.5A สูตรอ้างอิงอ้างอิง: ค่าความต้านทานโอห์ม 90000 ÷ กระแสไฟชาร์จจริงอาจแตกต่างกันเล็กน้อยเนื่องจากความทนทานต่อส่วนประกอบแรงดันแบตเตอรี่กำลังไฟฟ้าเข้าและอุณหภูมิ การตั้งค่าแรงดันไฟฟ้าในการชาร์จ แรงดันไฟฟ้าเต็มของแบตเตอรี่สามารถปรับได้ผ่านตัวต้านทาน RVSET RVSET 1K: แรงดันไฟฟ้าในการชาร์จ 2S: 8.1V แรงดันไฟฟ้าที่ชาร์จได้: 12.3V 68K: RVSET 68K: แรงดันไฟฟ้าที่ชาร์จได้: 8.2V แรงดันไฟฟ้าที่ชาร์จได้ 3S: 12.4V 120K: RVSET 120K: 2S แรงดันไฟฟ้าในการชาร์จ: 8.3V แรงดันไฟฟ้าที่ชาร์จได้: 12.5V ไม่ได้ติดตั้ง RVSET / NC: 2S แรงดันไฟฟ้าในการชาร์จ: 8.4V แรงดันไฟฟ้าที่ชาร์จได้ 3S: 12.6V เวอร์ชันมาตรฐานโดยปกติจะใช้ 4.2V ต่อเซลล์ ไม่แนะนำให้ดัดแปลงเว้นแต่ผู้ใช้จะเข้าใจข้อกำหนดในการชาร์จแบตเตอรี่ลิเธียม การตั้งค่าการชาร์จหมดเวลา ตัวต้านทาน ROT เสริมควบคุมการหมดเวลาในการชาร์จ ราก 68K: ประมาณ 4 ชั่วโมงโดยประมาณ ราก 120K: ประมาณ 12 ชั่วโมง ไม่ได้ติดตั้งรากรากรากประมาณ 24 ชั่วโมง: ประมาณ 24 ชั่วโมง สถานะไฟ LED แสดงสถานะ LED เปิด LED สีแดงเสมอ: โมดูลที่ทำงานตามปกติ ไฟ LED สีน้ำเงิน น้ำเงินติดตลอดเวลา: ชาร์จแบตเตอรี่ทุกครั้ง: ชาร์จแบตเตอรี่ ไฟ LED สีน้ำเงิน: การชาร์จเสร็จสิ้น ไฟ LED สีน้ำเงินกะพริบ: ความผิดพลาดในการชาร์จหรือสภาพผิดปกติ แผ่น G และ D สามารถเชื่อมต่อกับ LED 2 ขาภายนอกได้ ไฟ LED ภายนอกให้ตัวบ่งชี้เหมือนกับไฟ LED สีน้ำเงินออนบอร์ด ฟังก์ชั่นการป้องกันที่หลากหลาย อินพุตการป้องกันแรงดันไฟฟ้าเกิน อินพุตการป้องกันแรงดันไฟฟ้าต่ำ เอาท์พุตการป้องกันกระแสเกินเอาต์พุต การป้องกันแรงดันไฟฟ้าเกิน การป้องกันไฟฟ้าลัดวงจร การป้องกันเวลาในการชาร์จแบบปรับได้ อินเทอร์เฟซการตรวจสอบอุณหภูมิแบตเตอรี่เสริม ข้อบ่งชี้ความผิดปกติในการชาร์จ คำแนะนำในการป้อนข้อมูล อินพุต USB Type-C เชื่อมต่อโมดูลกับเครื่องชาร์จเร็ว USB Type-C QC ที่เข้ากันได้ โมดูลสามารถเจรจาแรงดันไฟฟ้าอินพุตที่เหมาะสมโดยอัตโนมัติเพื่อปรับปรุงประสิทธิภาพการชาร์จ อินพุตแผ่นบัดกรี เชื่อมต่อสายอินพุตบวกเข้ากับ VIN และสายอินพุตเชิงลบเข้ากับ GND เมื่อใช้อินพุตแผ่นบัดกรีตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟมีความจุกระแสไฟฟ้าเพียงพอ อย่าย้อนกลับขั้วอินพุต คำอธิบายการเชื่อมต่อ B +: ชุดแบตเตอรี่บวก B-: ชุดแบตเตอรี่เป็นลบ การเชื่อมต่อแบตเตอรี่ BM: 2S กลาง / สมดุล BM: 2S แบตเตอรี่ Midpoint / การเชื่อมต่อสมดุล VIN: กำลังไฟฟ้าบวก GND: กำลังไฟฟ้าเข้าเชิงลบ การเชื่อมต่อ LED: ไฟแสดงสถานะภายนอก G: ไฟแสดงสถานะภายนอกการเชื่อมต่อ LED D: ไฟแสดงสถานะภายนอกการเชื่อมต่อ LED NTC: การเชื่อมต่อเซ็นเซอร์อุณหภูมิเสริม VSET: การตั้งค่าแรงดันไฟฟ้าในการชาร์จ RISET: การตั้งค่ากระแสไฟชาร์จ ราก: การตั้งค่าการหมดเวลาในการชาร์จ หมายเหตุสำคัญสำคัญสำหรับโน้ตที่สำคัญ โมดูลนี้ออกแบบมาสำหรับแบตเตอรี่ Li-ion หรือ LiPo 3.7V มาตรฐานโมดูลนี้ออกแบบมาสำหรับแบตเตอรี่ Li-ion หรือ LiPo ขนาด 3.7V มาตรฐาน ไม่เหมาะสำหรับแบตเตอรี่ LiFePO4 กรุณาเลือกรุ่น 2S หรือ 3S ที่ถูกต้องก่อนสั่งซื้อ ใช้แบตเตอรี่ที่มีความจุแรงดันไฟฟ้าและความต้านทานภายในใกล้เคียงกัน ต้องใช้บอร์ดป้องกันแบตเตอรี่ที่เหมาะสมหรือ BMS ฟังก์ชันการทรงตัว 2S ได้ทำให้กระแสสมดุล จำกัด เวอร์ชัน 3S ไม่ได้ให้สมดุลของเซลล์สามเซลล์ อย่าย้อนกลับอินพุตหรือขั้วแบตเตอรี่ จำเป็นต้องใช้เครื่องชาร์จ QC ที่เข้ากันได้เพื่อให้ได้พลังงานในการชาร์
