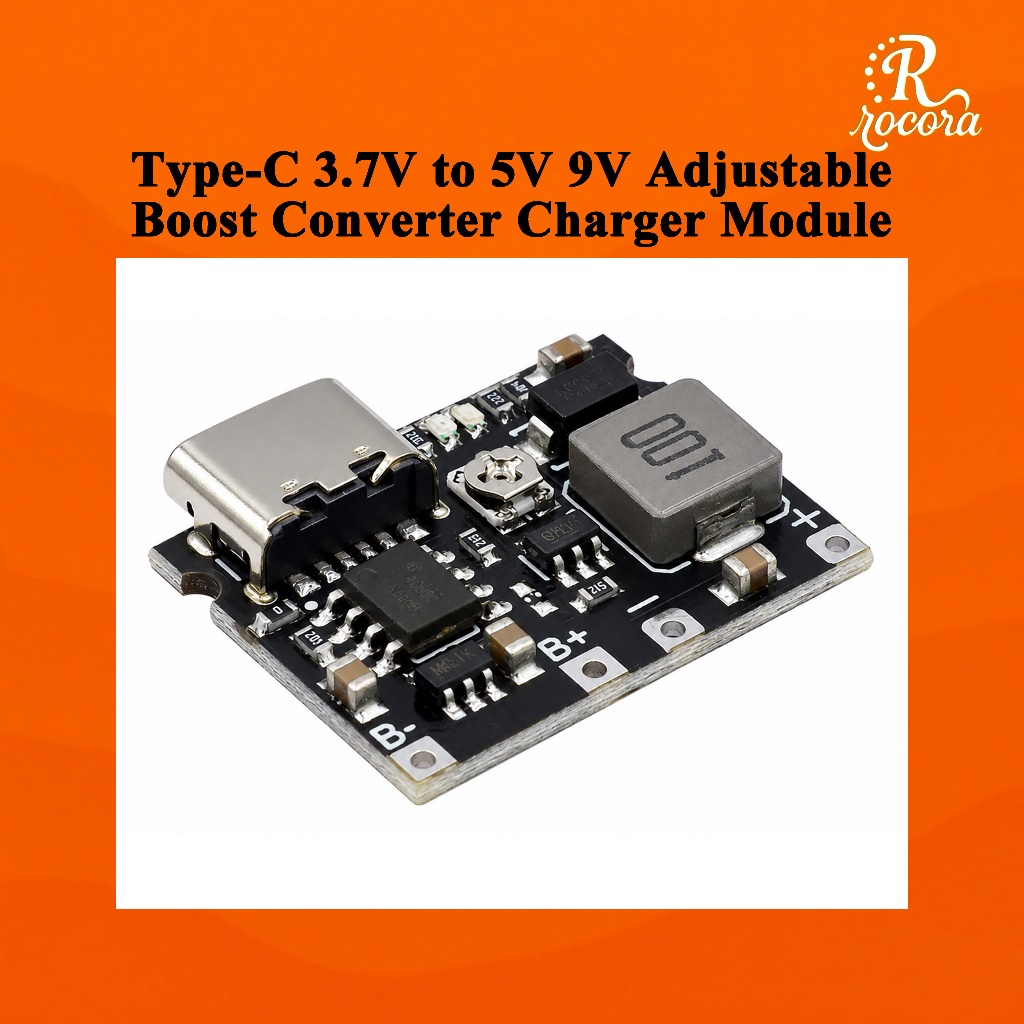

Type-C 3.7V ถึง 5V 9V ปรับ Boost Converter โมดูลชาร์จ 18650 Li-ion แบตเตอรี่ Charge Discharge Board 2A

ข้อมูลจำเพาะของผลิตภัณฑ์ โมดูลแปลงแบตเตอรี่ลิเธียมและบูสต์ชื่อสินค้า: โมดูลแปลงแบตเตอรี่ลิเธียม ประเภทโมดูลบูสต์: การชาร์จ, การป้องกันและโมดูลเพิ่มแบบปรับได้ ประเภทแบตเตอรี่: ลิเธียมไอออนเซลล์เดียว / แบตเตอรี่ลิเธียมโพ แรงดันไฟฟ้าที่กำหนด: 3.7V แรงดันไฟฟ้าที่ชาร์จเต็มของแบตเตอรี่: 4.2V แบตเตอรี่ลิเธียมโพลิเมอร์และแบตเตอรี่ลิเธียม 1S 3.7V อื่น ๆ อินเทอร์เฟซอินพุต: USB Type-C หรือ IN+ / IN- อินเทอร์เฟซอินพุต: USB Type-C หรือ IN+ / IN- แผ่นบัดกรี แรงดันไฟฟ้าอินพุตที่แนะนำ: DC 5V ช่วงแรงดันไฟฟ้าขาเข้า DC 4.2V–6.5V วิธีการชาร์จ: แรงดันไฟฟ้าคงที่ / แรงดันไฟฟ้าคงที่, CC / CV กระแสไฟชาร์จสูงสุด: สูงสุด 1A, ตั้งโปรแกรมได้ แรงดันขาออก Boost โดยประมาณ: ปรับได้ DC 4.2V - 28V การตั้งค่าเอาต์พุตทั่วไป: 5V / 9V / 12V และแรงดันไฟฟ้าที่ปรับได้อื่น ๆ กำลังขับสูงสุด: ประมาณ 5W ระดับ Boost ที่โฆษณาในปัจจุบัน: สูงสุด 2A ภายใต้แรงดันไฟฟ้าต่ำและความร้อนที่เหมาะสม ขั้วเอาต์พุตเอาต์พุต: สองขนาน VO + / VO- กลุ่มเอาต์พุต อุณหภูมิในการทำงาน: ประมาณ -40°C ถึง 80°ค ขนาดโมดูลโมดูล: ประมาณ 23.4 × 18 มม. น้ำหนัก: ประมาณ 3g ตัวเครื่อง PCB สีดำ ให้คุณได้ใช้งานตามต้องการ การปรับแรงดันไฟฟ้า: โพเทนชิออมิเตอร์ออนบอร์ด ตระกูลโมดูลเดียวกันระบุไว้ด้วยช่วงอินพุต 4.2–6.5V เอาต์พุต 4.2–28V ที่ปรับได้การชาร์จที่ตั้งโปรแกรมได้ถึง 1A และกำลังขับสูงสุดประมาณ 5W คุณสมบัติหลักที่สำคัญของ SKECHERS อินพุตการชาร์จ USB Type-C การชาร์จแบตเตอรี่ลิเธียม 3.7V เซลล์เดียว 3.7V เอาต์พุตขั้นตอน DC-DC แบบปรับได้ การป้องกันการคายประจุแบตเตอรี่ในตัว กระแสไฟชาร์จที่ตั้งโปรแกรมได้สูงสุด 1A การชาร์จกระแสคงที่และแรงดันไฟฟ้าคงที่ การป้องกันอุณหภูมิสูงเกินไป การป้องกันขั้วย้อนกลับของแบตเตอรี่ ข้อ จำกัด กระแสไฟกระชากเริ่มนุ่มนวล โหมดสแตนด์บายพลังงานต่ำ รองรับการเปิดใช้งานแบตเตอรี่ 0V ฟังก์ชั่นการชาร์จแบบหยดน้ำ 2.9V ฟังก์ชั่นการชาร์จแบบหยดน้ำ 2.9V ไฟ LED คู่แสดงสถานะการชาร์จ กลุ่มขั้วเอาต์พุตแบบขนานสองกลุ่ม การออกแบบที่กะทัดรัดเหมาะสำหรับโครงการฝังตัว นอกจากนี้ยังมีการระบุการชาร์จการเปิดใช้งานตัวบ่งชี้และฟังก์ชันการป้องกันสำหรับการออกแบบโมดูลเดียวกันโดยเอกสารประกอบโมดูลปัจจุบันและผู้ค้าปลีกส่วนประกอบ คำอธิบายการเชื่อมต่อ USB Type-C: อินพุตพลังงานและการชาร์จแบตเตอรี่ อินพุต DC บวก IN +: อินพุต DC บวก อินพุต DC เชิงลบ: IN-: อินพุต DC เชิงลบ ขั้วบวกของแบตเตอรี่ B +: ขั้วบวกของแบตเตอรี่ ขั้วลบของแบตเตอรี่ B-: ขั้วลบของแบตเตอรี่ VO +: เพิ่มเอาต์พุตบวก VO-: เอาต์พุตเชิงลบที่เพิ่มกำลังขับเชิงลบ บอร์ดประกอบด้วยแผ่น VO + และ VO- เอาท์พุทสองชุด ทั้งสองชุดเชื่อมต่อแบบขนานและให้แรงดันขาออกเท่ากันดังนั้นอาจใช้ทั้งสองชุด การตั้งค่ากระแสไฟชาร์จ กระแสไฟชาร์จสามารถเปลี่ยนแปลงได้โดยการเปลี่ยนตัวต้านทานการตั้งค่ากระแสชาร์จ สูตรอ้างอิงอ้างอิง: R = 1200 ÷ฉัน ค่าตัวต้านทาน (resistor value) ใน kΩ คือ R ซึ่งเป็นค่าตัวต้านทานใน kΩ ฉันเป็นกระแสไฟชาร์จที่จำเป็นใน mA 10kΩ: ประมาณ 50mA 5kΩ: ประมาณ 250mA 2kΩ: ประมาณ 580mA 1.2kΩ: ประมาณ 1000mA ตัวต้านทานการตั้งค่าปัจจุบันเป็นส่วนประกอบ SMD ขนาดเล็กและควรแก้ไขโดยผู้ใช้ที่มีประสบการณ์การบัดกรีที่เหมาะสมเท่านั้น. การดัดแปลงที่ไม่ถูกต้องอาจทำให้โมดูลหรือแบตเตอรี่เสียหายได้ สถานะไฟ LED แสดงสถานะ LED ไฟ LED สีแดงแดงติด: ชาร์จแบตเตอรี่ ไฟ LED สีน้ำเงิน: ชาร์จแบตเตอรี่เต็มหรือสแตนด์บาย ไฟ LED สีแดงและไฟ LED สีน้ำเงินดับ: กระบวนการชาร์จปกติ ไฟ LED สีน้ำเงินติดสว่างและไฟ LED สีแดงติดเล็กน้อย: ชาร์จเสร็จสมบูรณ์หรือไม่มีโหลดสภาพสแตนด์บาย เมื่อเอาต์พุตบูสต์กำลังจ่ายโหลดพฤติกรรมบ่งชี้อาจแตกต่างกันไปขึ้นอยู่กับกำลังขับ การปรับแรงดันขาออกของเอาต์พุต เชื่อมต่อแบตเตอรี่ลิเธียม 3.7V ที่เหมาะสมกับ B + และ B- เชื่อมต่อแหล่งจ่ายไฟ 5V ที่ควบคุมผ่าน USB Type-C หรือ IN + และ IN- เชื่อมต่อมัลติมิเตอร์กับ VO + และ VO- หมุนโพเทนชิออมิเตอร์ออนบอร์ดช้าๆ ปรับเอาต์พุตเป็นแรงดันไฟฟ้าที่ต้องการก่อนเชื่อมต่อโหลด ช่วงเอาต์พุตที่ปรับได้คือประมาณ 4.2V–28V การใช้งานที่เหมาะสม การปรับเปลี่ยนแบตเตอรี่ดิจิตอลมัลติมิเตอร์ โครงการพลังงานแบบชาร์จไฟได้ปี 18650 อุปกรณ์อิเล็กทรอนิกส์แบบพกพา อุปกรณ์ไฟฟ้าที่ปรับได้ DIY โครงการไฟ LED แหล่งจ่ายไฟเซนเซอร์ เครื่องดนตรีอิเล็กทรอนิกส์ขนาดเล็ก อุปกรณ์ไฟฟ้าบอร์ดการพัฒนา อุปกรณ์ทดสอบแบบชาร์จไฟได้ โครงการ DIY ที่ใช้แบตเตอรี่ หมายเหตุพลังงานที่สำคัญสำคัญ ผลิตภัณฑ์มีการโฆษณาทั่วไปว่าเป็นโมดูลเพิ่ม 2A แต่กำลังขับสูงสุดที่ระบุไว้คือประมาณ 5W กระแสไฟขาออกที่มีอยู่จะลดลงเมื่อแรงดันขาออกเพิ่มขึ้น เอาต์พุตทางทฤษฎีโดยประมาณที่ 5W: เอาต์พุต 5V โดยประมาณ: สูงสุด 1A เอาต์พุต 9V: สูงสุด 0.55A เอาต์พุต 12V: สูงสุด 0.4A ความต้านทานต่อสายไฟและอุณหภูมิโมดูล ห้ามโฆษณาเป็นเวลานาน ให้ 2A ที่ 5V หรือ 9V หมายเหตุการใช้งานที่สำคัญ แบตเตอรี่ลิเธียมไอออนหรือลิเธียมโพลิเมอร์ 3.7V เพียงเซลล์เดียว แบตเตอรี่อาจเชื่อมต่อแบบขนานกัน แต่ต้องไม่เชื่อมต่อในซีรีส์ ยืนยันขั้ว B + และ B- ก่อนเชื่อมต่อแบตเตอรี่ ปรับแรงดันขาออกด้วยมัลติมิเตอร์ก่อนเชื่อมต่อโหลด ใช้สายไฟสั้นและหนาเพียงพอเพื่อลดแรงดันไฟฟ้าตก โมดูลอาจอุ่นขึ้นระหว่างการชาร์จหรือเพิ่มกำลังไฟ ให้การระบายอากาศที่เพียงพอในระหว่างการใช้งานต่อเนื่อง กำลังขับประมาณ 5W อย่าให้เกินกำลังขับประมาณ 5W
