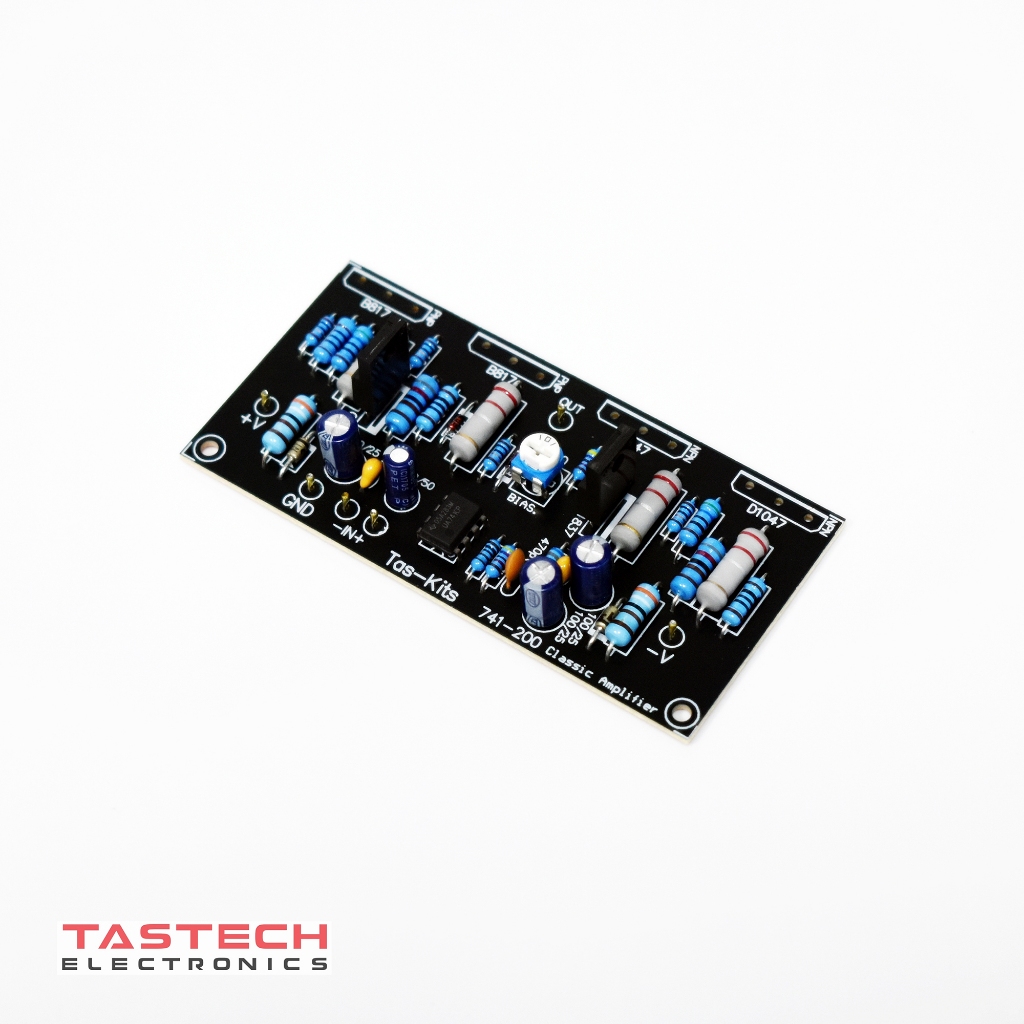

Tas-Kits 741-200 วงจร 741 ยอดฮิต 200 วัตต์

Tas-Kits 741-200 741-200 ได้ออกแบบเป็นโมดูลคราส AB ขนาด 200-300 วัตต์โดยใช้ทรานซิสเตอร์คู่แมตช์ NPN-PNP จำนวน 2 คู่ โดยนำโครงสร้างของวงจร 741 แบบ original วงจรยอดนิยมสำหรับผู้เริ่มต้นในการศึกษาการประกอบเครื่องเสียง มาปรับเปลี่ยนค่าอุปกรณ์ในแต่ล่ะจุดให้เหมาะสม และออกแบบให้มีขนาดเล็กประหยัดพื้นที่มากที่สุด -สามารถปรับ BIAS ได้โดยหมุนเกือกม้าตรงกลางบอร์ด หมุนขวาเพิ่ม หมุนซ้ายลด หมุนไปทางซ้ายให้ได้มากที่สุด โดยที่เสียงไม่แตกไม่มีความเพี้ยนจะทำให้มีความร้อนน้อยที่สุด -ใช้แรงดันไฟเลี้ยงไม่เกิน +/- 55 โวลต์เมื่อใช้กับโหลดที่ไม่ต่ำกว่า 4 โอห์ม (150 วัตต์ที่ 8 โอห์ม / 240 วัตต์ที่ 4 โอห์ม) -ใช้แรงดันไฟเลี้ยงไม่เกิน +/- 70 โวลต์เมื่อใช้กับโหลดที่ไม่ต่ำกว่า 8 โอห์ม (240 วัตต์ที่ 8 โอห์ม) -แนะนำใช้กับทรานซิสเตอร์เบอร์ยอดนิยมทั่วไปเช่น 2SC5200(NPN)คู่กับ 2SA1943(PNP) หรือ 2SD1047(NPN)คู่กับ 2SB817(PNP) -ขนาด 4.8cm*9.7cm*2.3cm -น้ำหนัก 27 กรัม -PCB Materials : FR-1 *ได้สินค้าตามภาพ ลูกค้าต้องนำไปติดตั้ง TR และแผ่นระบายความร้อนเพิ่มเติม หรือไปทดแทนวงจรที่เสียหาย โดยมีระยะห่างของ TR แต่ล่ะตัวที่ 1 นิ้ว
