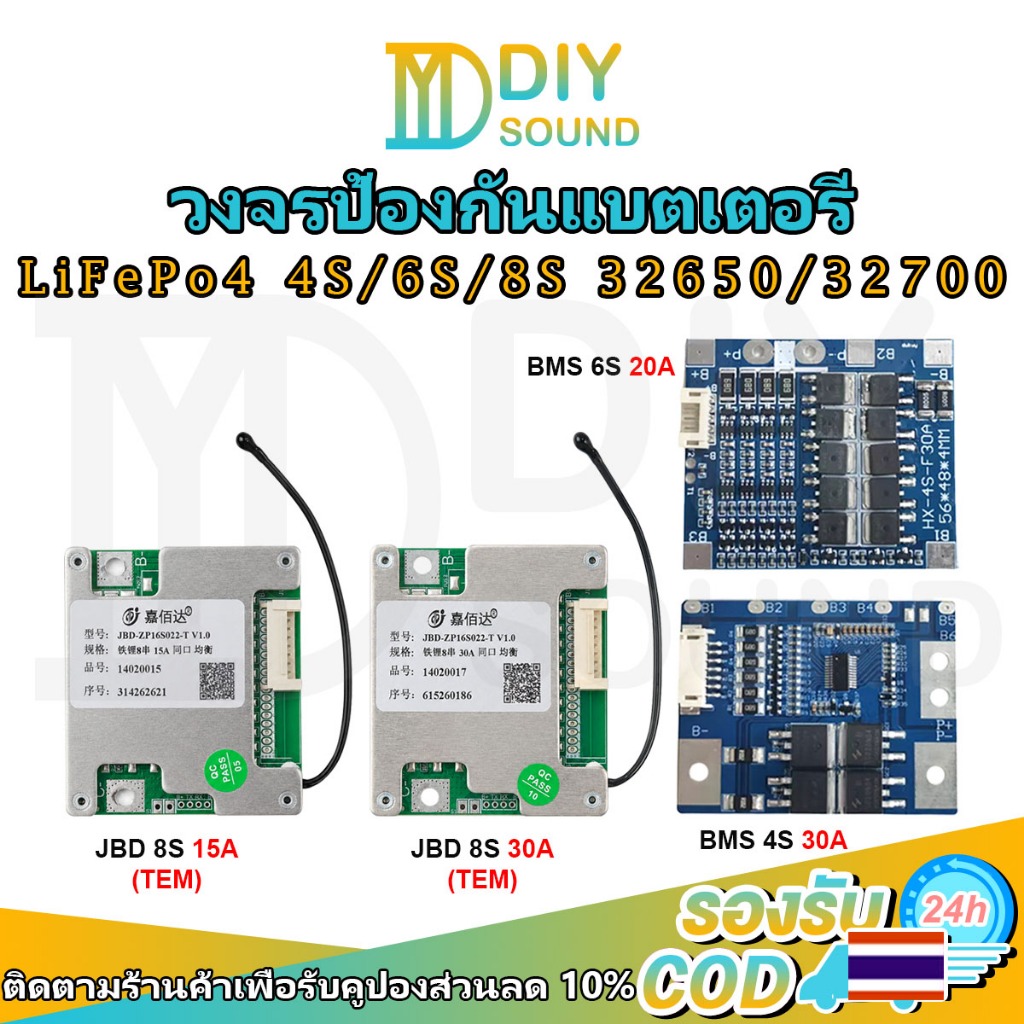

DIYsound 1ชิ้น BMS 4S BMS 6S BMS 8S 25A วงจรป้องกันแบตเตอรี่ บอร์ดโมดูลป้องกันแบตเตอรี่ลิเธียม LiFePo4 3.2V 14.6V 21.9V เหมาะสมลำโพงบลูทูธdiy

6S LiFePo4 BMS: 6S LiFePo4 BMS: LiFePo4 แบตเตอรี่ BMS 6S 21.9V 20A วงจรป้องกันการย่อยสลายของแบตเตอรี่เหมาะสำหรับเครื่องขยายเสียงขนาดเล็ก 24V และลำโพงบลูทู ธ 6S 20A BMS ค่าบริการ: 3.65V +/- 25mV แรงดันไฟฟ้าของเซลล์ที่คายประจุเกินพิกัด: 2.3V +/- 30mV แรงดันไฟฟ้าของเซลล์ที่ชาร์จมากเกินไป: 3.65V * 6 = 21.9V กระแสไฟฟ้าทำงานต่อเนื่อง: 20A, กระแสไฟเกิน: 50A แรงดันไฟฟ้าที่สมดุล: รองรับ กระแสสมดุล: รองรับ สวิตช์อุณหภูมิ: รองรับ ความสูง: 65 มม. x 50 มม. x 6 มม. ขนาด: 65 มม. x 50 มม. น้ำหนัก: 17g ขั้นตอนการรีเซ็ต BMS ค่ะ ใช้ขั้วบีลบนะคะ หมายเหตุ: ข้อควรระวัง *** หากไม่มีเอาต์พุตพลังงานให้รีเซ็ต BMS โดยเชื่อมต่อสายไฟเปล่า สัมผัส B- และ P- ชั่วคราวเพื่อสัมผัส B- และ P- จากนั้นวัดแรงดันไฟฟ้าระหว่าง P + และ P- มันควรจะเท่ากับแรงดันไฟฟ้าระหว่าง B- และ B + *** ร้านค้าไม่รับประกันหากพบรอยไหม้บนแผงวงจร โปรดตรวจสอบก่อนอ้างสิทธิ์การรับประกัน สิ่งนี้จะช่วยให้คุณประหยัดค่าขนส่งและเวลาในการคืนสินค้า) อายุการใช้งานยาวนาน: BMS 4S LiFePo4: โมดูลแผงวงจรป้องกันแบตเตอรี่ LiFePO4 4S สำหรับแบตเตอรี่ 3.2V 32650 แบตเตอรี่ LiFePo4 ต้องใช้วงจรควบคุมการชาร์จหรือ BMS เพื่อควบคุมกระบวนการชาร์จอย่างแม่นยำซึ่งแตกต่างจากแบตเตอรี่ตะกั่วกรด แบตเตอรี่อาจเสื่อมสภาพก่อนเวลาอันควรหากไม่มีการควบคุมที่เหมาะสมแบตเตอรี่อาจเสื่อมสภาพก่อนเวลาอันควร BMS นี้ใช้สำหรับแบตเตอรี่ LiFePo4 เท่านั้น, 4S 30A พร้อมเอาต์พุตกระแสสูงสุด 56A (สูงสุด) เป็นประเภทพอร์ตทั่วไประหว่างพอร์ตชาร์จและพอร์ตการใช้งานเหมาะสำหรับการใช้งานทั่วไป มีแผนภาพการเดินสายไฟ แนะนำให้ใช้วิธีแรกเนื่องจากง่ายที่สุด (ไม่จำเป็นต้องใช้ซ็อกเก็ตที่ให้มา) คำเตือน *** คำเตือน *** *** กรุณาระวังและสังเกตสายไฟที่เชื่อมต่อกับแบตเตอรี่ ต้องเชื่อมต่ออย่างถูกต้องตามแผนภาพวงจรบนหน้าปกเว็บไซต์ ติดตามจดหมายบนแผงวงจร หากใช้ซ็อกเก็ตที่ให้มา (สำหรับผู้ใช้ครั้งแรกไม่แนะนำให้ใช้ซ็อกเก็ต ใช้แผนภาพวงจร 1) ตรวจสอบให้แน่ใจว่าได้จัดเรียงอย่างถูกต้องตามลำดับ B-B1 B2 B3 B4 ถ้าคุณสับสน ก็แค่ใช้แผนภาพวงจร 1 ที่ไม่มีซ็อกเก็ต!) ถูกแล้วค่ะ ทางร้านยังใช้เวอร์ชัน 1 สำหรับการทดสอบก่อนจัดส่ง ข้อมูลจำเพาะ: แรงดันไฟฟ้าตรวจจับการชาร์จไฟเกิน: 3.75v ± 0.05v ความล่าช้าในการป้องกันการชาร์จไฟเกินความล่าช้า: 1300MS หยุดชาร์จเมื่อแรงดันไฟฟ้าเกิน: 3.60v ± 0.05v แรงดันไฟฟ้าตรวจจับเกินพิกัด: 2.10v ± 0.08v ความล่าช้าในการตรวจจับการคายประจุเกินพิกัด: 145S แหล่งจ่ายไฟหยุดเมื่อแรงดันไฟฟ้าต่ำกว่า: 2.30v ± 0.1v แรงดันไฟฟ้าในการชาร์จสูงสุด: 14.8V กระแสไฟสูงสุด: 20A กระแสไฟสูงสุดต่อเนื่อง: 30AA กระแสไฟสูงสุดสูงสุด: 56A การเริ่มต้นปรับสมดุล: 3.6v ± 0.05v กระแสไฟฟ้าสมดุล: 58mA การทำงานปัจจุบัน: น้อยกว่า 30uA ขนาดบอร์ด PCB ของ PCB: 56x40x7 มม. ผลิตภัณฑ์อาจมีรอยขีดข่วนเล็กน้อยเนื่องจากเราทำการทดสอบวงจรพื้นฐานในทุกหน่วยก่อนส่งมอบ หากไม่มีไฟเราขอแนะนำให้เชื่อมต่อสาย B เข้ากับสาย P- อย่างรวดเร็วก่อนเพื่อรีเซ็ตวงจร ร้านค้าไม่ครอบคลุมการรับประกันหากพบรอยไหม้บนแผงวงจร อายุการใช้งาน BMS Po4 3.2v 6s 10A 19.2V หมายถึง: กระแสไฟที่ปล่อยออกมา: 10A การป้องกันกระแสเกิน: 33A ± 4A แรงดันไฟฟ้าที่ชาร์จได้: 21.9V ความต้านทานวงจรหลัก: ≤1.5mR กระแสไฟชาร์จ: 10A (แนะนำไม่เกิน 7A) การใช้พลังงานเซลล์ส่วนบุคคล: ≤28uA อุณหภูมิในการทำงาน: -20℃ โดยทั่วไปแล้วจะมีจำนวนผู้เข้าชม +855 องศาเซลเซียส℃ อุณหภูมิในการจัดเก็บ: -40℃ โดยทั่วไปแล้วจะมีจำนวนผู้เข้าชม +855 องศาเซลเซียส℃ ขนาด: 50 * 32 มม การป้องกันการชาร์จไฟเกิน แรงดันไฟฟ้าในการตรวจจับ: 3.65V ± 0.025V แรงดันไฟฟ้าที่ปล่อยออกมา: 3.55V ± 0.050V การป้องกันการปลดปล่อยเกินพิกัด แรงดันไฟฟ้าในการตรวจจับ: 2.3V ± 0.080V แรงดันไฟฟ้าตรวจจับ: 2.3V ± 0.080V แรงดันไฟฟ้าที่ปล่อยออกมา: 2.7V ± 0.100V การป้องกันสมดุลของเซลล์ แรงดันไฟฟ้าสมดุล: 3.52V กระแสไฟฟ้าสมดุล: 68mA
