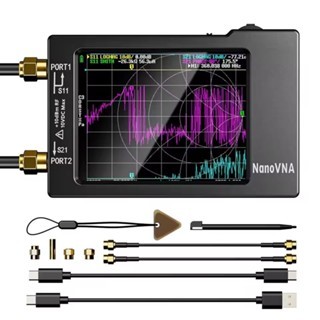

เสาอากาศ NanoVNA-H และเครื่องวิเคราะห์เครือข่ายเวกเตอร์ – 10KHz-1.5GHz (MF/HF/VHF/UHF) | หน้าจอสัมผัส 2.8" เปลือก ABS Type-C

เครื่องมือทดสอบ RF ขนาดกะทัดรัดและคุ้มค่าที่สร้างขึ้นสำหรับงานอดิเรกและมืออาชีพ - ผสมผสานการออกแบบที่ทนทานการเชื่อมต่อมือถือและความสามารถในการวัดที่แม่นยำ (S-params, VSWR, TDR) เพื่อการปรับแต่งเสาอากาศการวิเคราะห์สายเคเบิลและการปรับแต่งเครือข่ายให้ง่ายขึ้น แกนหลักของมันคืออะไร คุณสมบัติและข้อดี 1. โครงสร้างที่คุ้มค่าและมีประสิทธิภาพสำหรับการใช้งานประจำวันทนทาน ปลอกป้องกัน ABS: แทนที่ตัวเรือนที่พิมพ์ 3 มิติที่เปราะบางด้วยวัสดุ ABS ที่ทนทานป้องกันรอยขีดข่วนแรงกระแทกและฝุ่นละอองทำให้เหมาะสำหรับการประชุมเชิงปฏิบัติการ (เช่นการดีบักวงจร RF) หรือการทดสอบเสาอากาศกลางแจ้ง (เช่นการปรับแต่งสนาม เสาอากาศวิทยุแฮม) บรรจุภัณฑ์ที่ได้รับการปรับปรุง: กล่องประทับร้อนพร้อมระบบป้องกันด้านในพลาสติกช่วยลดความเสียหายระหว่างการขนส่งเพื่อให้แน่ใจว่าเครื่องวิเคราะห์มาถึงในสภาพที่สมบูรณ์หลีกเลี่ยงปัญหาหลังการซื้อที่มีค่าใช้จ่ายสูง ขนาดกะทัดรัด: ขนาด PCB ของ 54 มม. × 85.5 มม. × 11 มม. (ไม่รวมขั้วต่อ) ทำให้ง่ายต่อการพกพาในชุดเครื่องมือเหมาะสำหรับการทดสอบขณะเดินทาง (เช่นการตรวจสอบโมดูล RF ที่ไซต์ไคลเอนต์หรือเสาอากาศปรับแต่งในสถานที่ห่างไกล) 2. การเชื่อมต่อมือถือและการแสดงผลที่เป็นมิตรกับผู้ใช้ ความคล่องตัวของ Type-C: รองรับการเชื่อมต่อ Type-C สองปุ่ม: Type-C เป็น Type-C เป็น Type-C: เชื่อมโยงโดยตรงกับโทรศัพท์ Android ส่วนใหญ่ (มีหน้าจอมิเรอร์) เพื่อแก้ปัญหา "หน้าจอขนาดเล็ก" หรือ "ความสว่างต่ำ" ดูการวัดบนจอแสดงผลโทรศัพท์ขนาดใหญ่เหมาะสำหรับการทดสอบภาคสนามในที่ที่แล็ปท็อปไม่อยู่ ข้อเสียอย่างเดียวคือมันมีเสียงดังมาก ถึงจะมีประโยชน์กับไอโฟนมากก็เถอะ (หมายเหตุ: ใช้กับไอโฟนไม่ได้) การเชื่อมต่อกับเครื่องคอมพิวเตอร์เพื่อการถ่ายโอนข้อมูล (โหมดอนุกรม CDC) หรือแหล่งจ่ายไฟ ทำให้การวิเคราะห์ขั้นสูง (เช่น การส่งออกบันทึกการทดสอบ) หน้าจอสัมผัส TFT ขนาด 2.8 นิ้ว: ความละเอียด 320 × 240 พร้อมระบบควบคุมแบบสัมผัสที่ใช้งานง่ายแสดงเส้นติดตาม 4 เส้นเครื่องหมาย 4 ตัวและบันทึกการตั้งค่าที่กำหนดเองได้สูงสุด 5 แบบ ไม่ต้องวุ่นวายกับปุ่มทางกายภาพอีกต่อไป สลับไปมาระหว่างแผนภูมิ Smith, การอ่าน VSWR หรือกราฟ TDR อย่างรวดเร็ว 3. การวัด RF ที่แม่นยำเพื่อการทดสอบที่ครอบคลุม ความครอบคลุมความถี่กว้าง (10KHz-1.5GHz): ครอบคลุมย่านความถี่ MF, HF, VHF และ UHF พร้อมช่วงไดนามิกที่เชื่อถือได้ทั่วความถี่: 70dB (เหมาะสำหรับการปรับแต่งเสาอากาศ HF, การทดสอบวงจรวิทยุ AM) 50kHz - 300MHz: 70dB (เหมาะสำหรับการปรับแต่งเสาอากาศ HF, การทดสอบวงจรวิทยุ AM) การตรวจสอบเสาอากาศ VHF 300M–600MHz: 50dB (เหมาะกับการใช้งาน VHF เช่นการตรวจสอบเสาอากาศเครื่องส่งรับวิทยุ) สำหรับงานที่ขยายไปตามเฟิร์มแวร์ เช่น การดีบักโมดูล RFID แบบ 600M–900MHz แบบ 600MHz แบบ 40dB (แบบขยายเฟิร์มแวร์) ฟังก์ชั่นการวัดคีย์คีย์: พารามิเตอร์ S-Parameters (S11 / S21 / S12 / S22): วิเคราะห์การสะท้อนสัญญาณการส่งและการแยกสัญญาณซึ่งมีความสำคัญอย่างยิ่งสำหรับการเพิ่มประสิทธิภาพวงจร RF (เช่นจับคู่แอมป์กับเสาอากาศ) การจับคู่อิมพีแดนซ์เสาอากาศ (VSWR) และความล่าช้าในการแพร่กระจาย: ตรวจสอบการจับคู่อิมพีแดนซ์ของเสาอากาศ (VSWR) ระยะเวลาสัญญาณ (เฟส) และความล่าช้าในการแพร่กระจาย (ความล่าช้า) หลีกเลี่ยงการสูญเสียสัญญาณหรือความผิดเพี้ยน การวิเคราะห์โดเมนเวลา (TDR): ค้นหาความผิดพลาดของสายเคเบิล (เช่นการหยุดพักสายกางเกงขาสั้นหรือความต้านทานในสายโคแอกเชียล) ช่วยประหยัดเวลาในการแก้ไขปัญหาการเดินสายไฟ ความแม่นยำสูง: ความแม่นยำของความถี่ <0.5ppm และพอร์ต SWR <1.1 (การสะท้อนสัญญาณน้อยที่สุด) ช่วยให้มั่นใจได้ว่าผลลัพธ์ที่เชื่อถือได้และเชื่อถือได้และใช้ซ้ำได้จะไม่มีการคาดเดาอีกต่อไปเมื่อปรับแต่งส่วนประกอบ 4. พลังที่ยาวนานและชุดสอบเทียบที่สมบูรณ์ การจัดการแบตเตอรี่และพลังงาน: แบตเตอรี่ในตัว 650mAh พร้อมจอแสดงพลังงานบนหน้าจอให้เวลาใช้งานหลายชั่วโมง ใช้พลังงานจาก USB 5V (120mA) พร้อมกระแสไฟชาร์จสูงสุด 0.8A เติมเงินได้อย่างรวดเร็วด้วยพาวเวอร์แบงค์ตลอดทั้งวัน \nงานภาคสนาม ชุดสอบเทียบแบบรวมทุกอย่าง: มาพร้อมกับทุกสิ่งที่จำเป็นสำหรับการปรับเทียบที่แม่นยำ (สำคัญสำหรับการวัด RF ที่แม่นยำ): สายเคเบิล RF ตัวผู้ถึงตัวผู้ 2 × 20 ซม. (การสูญเสียต่ำสำหรับความสมบูรณ์ของสัญญาณ) ขั้วต่อตัวเมียต่อตัวเมีย (สำหรับต่อหรือดัดแปลงสายเคเบิล) ชุดสอบเทียบ SMA (สั้น / เปิด / โหลด) - ขจัดข้อผิดพลาดในการวัดที่เกิดจากอิมพีแดนซ์ของสายเคเบิลหรือขั้วต่อที่ไม่ตรงกัน เหมาะสำหรับ ผู้ที่ชื่นชอบวิทยุ RF และผู้ประกอบการวิทยุแฮม: ปรับเสาอากาศ HF / VHF / UHF / UHF ทดสอบเครื่องส่งสัญญาณหรือเพิ่มประสิทธิภาพวงจรวิทยุเพื่อประสิทธิภาพสัญญาณที่ดีขึ้น วิศวกร: วิเคราะห์ข้อบกพร่องของสายเคเบิล: การดีบักโมดูลไร้สาย (IoT, RFID, วิทยุพลังงานต่ำ), การวิเคราะห์ความผิดพลาดของสายเคเบิล (ผ่าน TDR) หรือการตรวจสอบประสิทธิภาพส่วนประกอบ RF ในต้นแบบ งานอดิเรกและผู้ผลิต: ทำงานในโครงการไร้สาย DIY (เช่นทวน Wi-Fi, ชุดคลื่นสั้น) หรือเรียนรู้พื้นฐาน RF - ปรับสมดุลประสิทธิภาพและราคาสำหรับผู้เริ่มต้น สิ่งที่รวมอยู่ 1 × NanoVNA Host (หน้าจอสัมผัส 2.8 "+ แบตเตอรี่ 650mAh), สาย RF ตัวผู้ถึงตัวผู้ 2 × SMA, ขั้วต่อตัวเมียต่อตัวเมีย 2 ×, ชุดสอบเทียบสั้น SMA 1 ×, ชุดสอบเทียบเปิด SMA 1 ×, 1 × ชุดสอบเทียบโหลด SMA, สายเคเบิลข้อมูล USB Type-C 1 ×สายเคเบิล Type-C ถึง Type-C NanoVNA-H นี้พิสูจน์แล้วว่าคุณไม่จำเป็นต้องมีเครื่องวิเคราะห์ขนาดใหญ่และแพงเพื่อรับข้อมูล RF ที่แม่นยำไม่ว่าคุณจะปรับเสาอากาศสายเคเบิลแก้ไขปัญหาหรือวงจรทดสอบก็เป็นเครื่องมือพกพาที่เชื่อถือได้และให้ผลลัพธ์ระดับมืออาชีพในราคาประหยัด ราคาก็ถูกด้วย ทัชแพดเดิล 1X 1X
