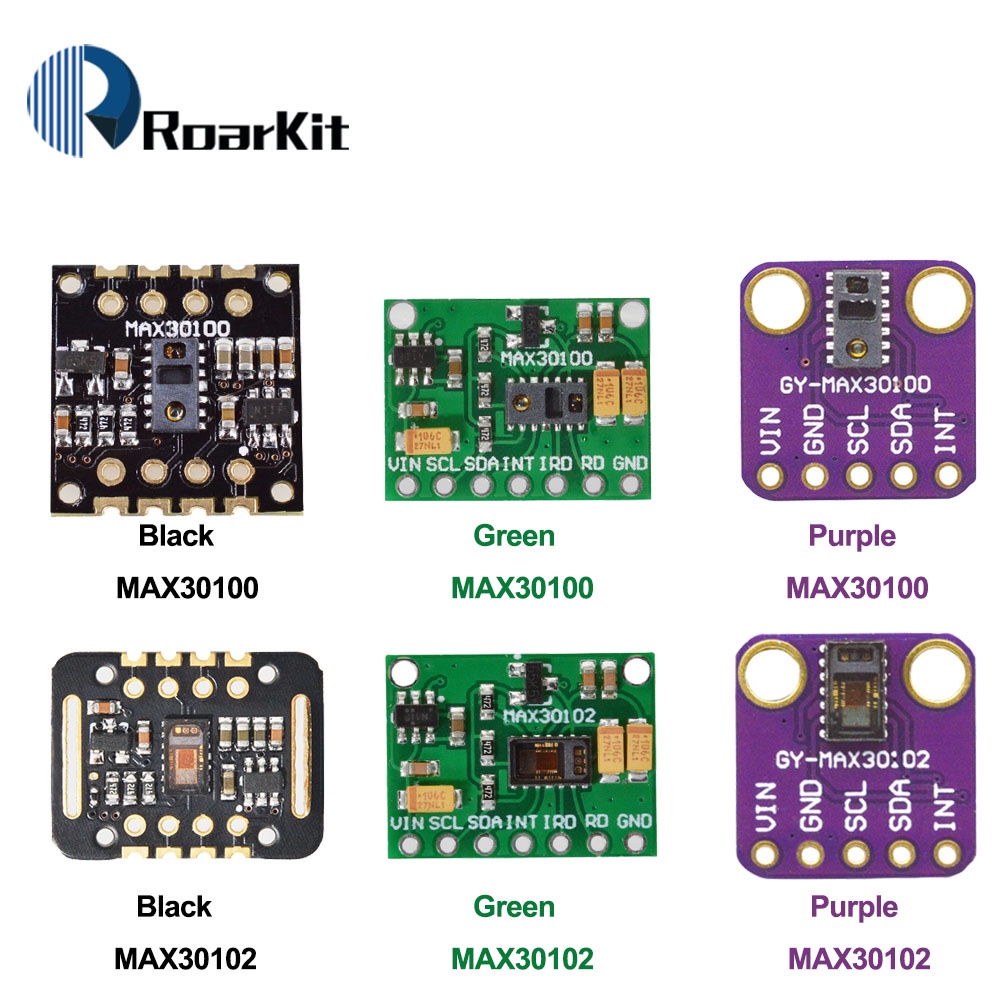

Heart Rate Click MAX30100 โมดูลเซนเซอร์สําหรับ Arduino/ 1.8V 3.3V 5V พลังงานต่ํา MAX30102 Heart Rate Oxygen Pulse Breakout

MAX30100 สีเขียวคำอธิบาย: การคลิกอัตราการเต้นของหัวใจแบบรวม MAX30100 ของ Maxim ทำให้เกิดการคลิกอัตราการเต้นของหัวใจสูงสุด MAX30100 ของพัลส์ออกซิเจนแบบบูรณาการและเซ็นเซอร์วัดอัตราการเต้นของหัวใจ มันเป็นเซ็นเซอร์ออปติคอลที่ได้จากการอ่านค่าความยาวคลื่นสองดวงจาก LED สองดวง - สีแดงและอินฟราเรดหนึ่งดวงจากนั้นวัดการดูดซับของเลือดผ่าน ​เครื่องตรวจจับแสง การผสมสี LED นี้ได้รับการปรับให้เหมาะสมสำหรับการอ่านข้อมูลผ่านปลายนิ้วของนิ้วมือ สัญญาณได้รับการประมวลผลโดยหน่วยประมวลผลสัญญาณอะนาล็อกที่มีเสียงรบกวนต่ำและสื่อสารกับ MCU เป้าหมายผ่านอินเทอร์เฟซ mikroBUS I2C นักพัฒนาของ ​แอปพลิเคชันผู้ใช้ปลายทางควรทราบว่าการอ่านค่าสามารถได้รับผลกระทบเชิงลบจากการเคลื่อนไหวส่วนเกินและการเปลี่ยนแปลงของอุณหภูมิ นอกจากนี้ความดันโลหิตมากเกินไปสามารถ จำกัด การไหลเวียนของเส้นเลือดฝอยดังนั้นความน่าเชื่อถือของข้อมูลจึงลดลง นอกจากนี้ยังมีพิน INT ที่ตั้งโปรแกรมได้อีกด้วย ใช้จ่ายไฟ 3.3V คุณสมบัติหลัก: เซ็นเซอร์ออปติคอล: LED IR และสีแดงรวมกับเครื่องตรวจจับแสง การวัดการดูดซึมเลือดจากการเต้นของเลือด อินเทอร์เฟซ I2C ของ I2C พร้อมพิน INT แหล่งจ่ายไฟ 3.3V ​ ประโยชน์ที่สำคัญ: คุณสมบัติ "การช่วยเหลือ สิ่งประดิษฐ์" สำหรับการเคลื่อนไหว การยกเลิกแสงโดยรอบ ตัวอย่างเช่นพร้อมใช้งานช่วยประหยัดเวลาในการพัฒนา รองรับคอมไพเลอร์ MikroElektronika ทั้งหมด ​ การใช้งาน ​พัฒนาอัลกอริทึมสำหรับการพัฒนาอัลกอริทึมสำหรับการวัดชีพจรและการอ่านอัตราการเต้นของหัวใจผ่านปลายนิ้ว MAX30102 สีเขียวคำอธิบาย: การตรวจสอบอัตราการเต้นของหัวใจแบบออปติคอลและโซลูชันการวัดออกซิเจนแบบพัลส์ ขนาดบอร์ด 0.5 นิ้ว x 0.5 นิ้วเล็ก 12.7 มม. x 12.7 มม. (0.5 นิ้ว x 0.5 นิ้ว) พลังงานต่ำ ไดรเวอร์อุปกรณ์อุปกรณ์ ตัวอย่างรหัสแหล่งที่มา C สำหรับแพลตฟอร์ม Arduino และ mbed ข้อมูลการทดสอบการทดสอบข้อมูล ข้อดีในการแข่งขัน เซ็นเซอร์ขนาดเล็กแบบบูรณาการสูงและขนาดเล็ก การตรวจจับอัตราการเต้นของหัวใจที่ไม่ใช่หน้าอก / การตรวจจับ SpO2 การใช้พลังงานต่ำมาก ใบสมัคร: สวมใส่ได้ จอภาพอัตราการเต้นของหัวใจ พัลส์พัลส์ oximeter MAX30102 สีม่วงคุณสมบัติ: การตรวจสอบอัตราการเต้นของหัวใจแบบออปติคอลและโซลูชันการวัดออกซิเจนแบบพัลส์ ขนาดบอร์ด 0.5 นิ้ว x 0.5 นิ้วเล็ก 12.7 มม. x 12.7 มม. (0.5 นิ้ว x 0.5 นิ้ว) พลังงานต่ำ ไดรเวอร์อุปกรณ์อุปกรณ์ ตัวอย่างรหัสแหล่งที่มา C สำหรับแพลตฟอร์ม Arduino และ mbed ข้อมูลการทดสอบการทดสอบข้อมูล ข้อดีในการแข่งขัน เซ็นเซอร์ขนาดเล็กแบบบูรณาการสูงและขนาดเล็ก การตรวจจับอัตราการเต้นของหัวใจที่ไม่ใช่หน้าอก / การตรวจจับ SpO2 การใช้พลังงานต่ำมาก แอปพลิเคชัน: อุปกรณ์สวมใส่ได้ จอภาพอัตราการเต้นของหัวใจ พัลส์พัลส์ oximeter
