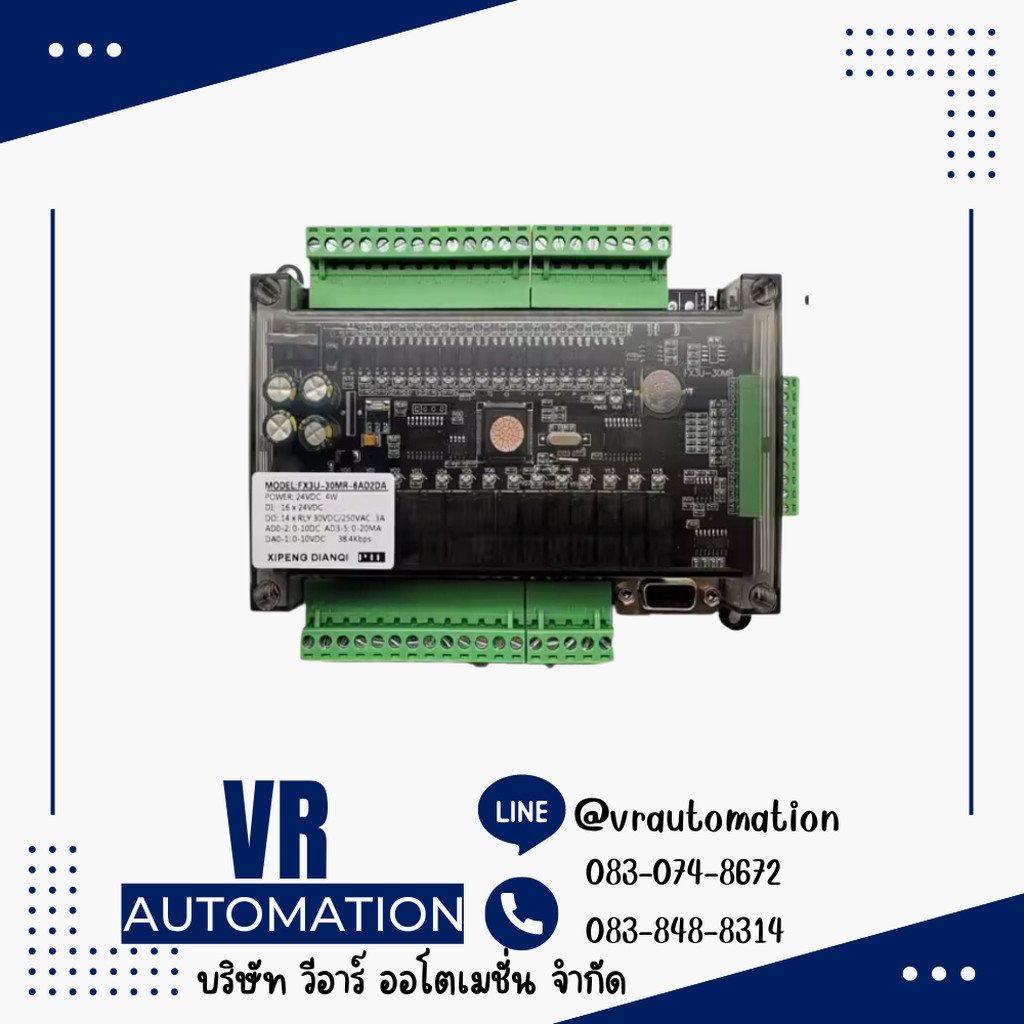

PLC BOARD FX3U-30MR บอร์ดควบคุมอุตสาหกรรม

บอร์ดควบคุมอุตสาหกรรม PLC รุ่น FX3U-30MR-6AD2DA (ยี่ห้อ Xipeng) เป็น PLC ประสิทธิภาพสูงที่ออกแบบมาให้มีจุดเชื่อมต่อดิจิทัล 30 จุด พร้อมระบบอะนาล็อกในตัว โดยมีรายละเอียดสเปกดังนี้ครับ: 1. ข้อมูลทั่วไปและการประมวลผล - หน่วยประมวลผล: ใช้ชิป MCU 32-bit ระดับอุตสาหกรรมที่มีความเร็วในการประมวลผลสูง - ความจุโปรแกรม: รองรับสูงสุด 8,000 Steps - แหล่งจ่ายไฟ: ใช้แรงดัน DC 24V - ซอฟต์แวร์ที่รองรับ: สามารถใช้งานร่วมกับ GX Developer และ GX Works2 2. ระบบอินพุตและเอาต์พุตดิจิทัล (Digital I/O) - จำนวน I/O รวม: 30 จุด แบ่งเป็น: - อินพุต (X): มี 16 จุด (X0-X17) เป็นแบบ DC24V อินพุตต่ำ (Low level effective) หรือ NPN - เอาต์พุต (Y): มี 14 จุด (Y0-Y15) เป็นประเภท รีเลย์ (Relay Output) - คุณสมบัติเอาต์พุต: - รองรับโหลด AC 250V หรือ DC 30V - กระแสสูงสุดประมาณ 3A ต่อจุด - หมายเหตุ: รุ่นที่เป็นรีเลย์ (MR) ไม่รองรับการส่งสัญญาณพัลส์ความเร็วสูง เพื่อควบคุมมอเตอร์ 3. ระบบอะนาล็อกในตัว (Analog I/O - 6AD+2DA) - อินพุตอะนาล็อก (6 ช่อง): ความละเอียด 12-bit - AD0-AD2: รับสัญญาณแรงดัน 0-10V - AD3-AD5: รับสัญญาณกระแส 0-20mA - อ่านค่าด้วยคำสั่ง: RD3A - เอาต์พุตอะนาล็อก (2 ช่อง): ความละเอียด 12-bit - DA0-DA1: จ่ายสัญญาณแรงดัน 0-10V - เขียนค่าด้วยคำสั่ง: WR3A 4. การสื่อสารและพอร์ตเชื่อมต่อ (Communication) - RS232 (มาตรฐาน): 1 พอร์ต (หัว DB9) ค่าเริ่มต้นคือโปรโตคอล FX3U ที่ 38400, 7, E, 1 - RS485: 1 พอร์ต รองรับโปรโตคอล Modbus RTU, FX3U หรือคำสั่ง RS (ตั้งค่าผ่านรีจิสเตอร์ D8120) 5. ฟังก์ชันพิเศษอื่น ๆ - High-Speed Counter: อินพุต X0-X5 รองรับความถี่สูงสุด 12KHz และปรับแต่งได้สูงสุดถึง 100KHz - RTC (Real Time Clock): มีโมดูลนาฬิกาในตัว สามารถอ่าน/เขียนวันและเวลาได้ผ่านรีจิสเตอร์ D8013-D8018 - PID Control: รองรับการคำนวณ PID ทั้งแบบตำแหน่งและแบบเพิ่มค่า - การเก็บข้อมูล: มีฟังก์ชันเก็บค่าในรีจิสเตอร์ (D) และรีเลย์ภายใน (M) เมื่อไฟดับ รุ่นนี้เหมาะอย่างยิ่งสำหรับงานที่ต้องการ จำนวนสวิตช์ควบคุม (I/O) ปานกลาง และต้องมีการ อ่านค่าเซ็นเซอร์อะนาล็อก เช่น เซ็นเซอร์วัดแรงดันหรืออุณหภูมิ โดยไม่ต้องต่อโมดูลขยายเพิ่มเติมครับ
