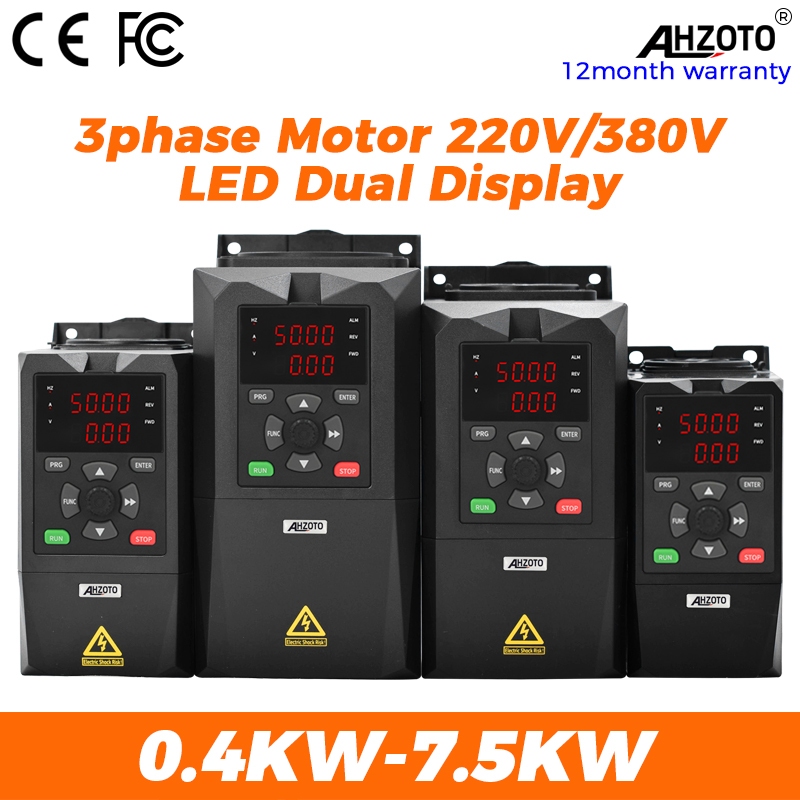

220v 380V VFD 3PH 220V 380V มอเตอร์ควบคุมความเร็วความถี่ปรับไดรฟ์ AC อินเวอร์เตอร์เศรษฐกิจ

การเดินสายไฟคำแนะนำ 1.L / N เป็นขั้วอินพุต AC เฟสเดียว 220V L คือสายสด N เป็นสายกลางและไม่จำเป็นต้องแบ่งสายไฟจริงเป็นลำดับเฟส 2.ขั้วอินพุต 220V / 380V สามเฟสพร้อมอินพุตสายไฟสดสามขั้ว R, S, T เป็นขั้วอินพุต AC 220V / 380V สามเฟส การเดินสายที่แท้จริงไม่จำเป็นต้องแบ่งออกเป็นลำดับระยะ 3.เธอ. อุปกรณ์นี้สามารถสร้างกระแสไฟฟ้าให้กับมอเตอร์ได้อย่างมีประสิทธิภาพ โดย V และ W เป็นขั้วส่งออกสามเฟสของตัวแปลงความถี่ ที่เชื่อมต่อกับมอเตอร์ สายไฟจริงไม่ได้แบ่งออกเป็นลำดับบรรทัด หากมอเตอร์ย้อนกลับหลังจากเปิดเครื่องแล้วให้ปรับขั้ว U, V และ W สองขั้วใดก็ได้ สามารถเชื่อมต่อกับมอเตอร์เท่านั้นและไม่สามารถเชื่อมต่ออุปกรณ์ระหว่างนั้นได้) ตัวบ่งชี้ทางเทคนิค 1.แรงดันไฟฟ้าอินพุต: 1ph / 3ph AC220V (200V-240V), 3ph AC380V (340V-440V) 2.ความถี่อินพุต: 50 / 60Hz 3.แรงดันขาออก: 3ph AC220V (0-240V), 3ph AC380V (0-440V) 4.ความถี่ขาออก: 0-400Hz 5.อินพุตลอจิก: X1-X5 (ไปข้างหน้า / ถอยหลังจุดความเร็วสูงฟีดความถี่ขึ้น / ลง) 6.อินพุตอนาล็อก: AVI: 0-10V, ACI: 4-20mA 7.เอาต์พุตอนาล็อก: AO: 0-10V 8.เอาท์พุทรีเลย์: TA / TB / TC เปิดตามปกติหนึ่งอันปิดตามปกติ 9.เอาท์พุทสะสมแบบเปิดเปิด: 1 ทาง, Y วิธีการควบคุม: การควบคุม V / F แบบเปิด, การควบคุมเวกเตอร์แบบเปิดห่วง ฟังก์ชั่นป้องกัน กระแสเกิน, แรงดันไฟฟ้าเกิน, ความร้อนสูงเกินไป, แรงดันไฟฟ้าต่ำ, ความผิดพลาดของโมดูล, ไฟฟ้าลัดวงจร, รีเลย์ระบายความร้อนไฟฟ้า, ระยะเริ่มต้นของอินพุตและเอาต์พุต, ความผิดปกติของหน่วยความจำภายใน, ความผิดปกติในการปรับพารามิเตอร์มอเตอร์ ฯลฯ สำหรับฟังก์ชั่นเพิ่มเติมโปรดสอบถามฉันสำหรับคู่มือผู้ใช้ >>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>> ข้อควรระวังด้านความปลอดภัย 1. เลือก VFD ที่ตรงกันเพื่อใช้โดยอิงจากป้ายชื่อมอเตอร์. 2. แรงดันไฟฟ้าที่เลือกจะต้องเหมือนกับแรงดันไฟฟ้าอินพุต VFD ที่กำหนด 3. ก่อนเดินสายโปรดตรวจสอบให้แน่ใจว่าได้ตัดการเชื่อมต่อกำลังไฟฟ้าเข้า 4. โปรดขอให้วิศวกรไฟฟ้ามืออาชีพทำงานเดินสาย 5. โปรดตรวจสอบให้แน่ใจว่าได้ลงดินเทอร์มินัล 6. ปลดการเชื่อมต่อวงจรหลักก่อนการตรวจสอบและบำรุงรักษา 7. โปรดเชื่อมต่อตัวต้านทานเบรกตามแผนภาพการเดินสายไฟ 8. อย่าสัมผัสขั้วของ VFD มันอันตรายมากกับแรงดันไฟฟ้าสูง 9. อย่าเปลี่ยนสายไฟหรือถอดชิ้นส่วนขั้วระหว่างเปิดเครื่อง 10.อย่าดัดแปลงอินเวอร์เตอร์โดยไม่ได้รับอนุญาต
