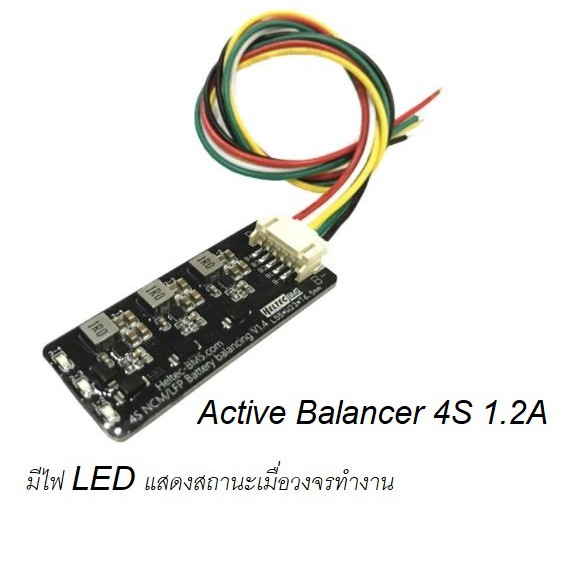

แผงวงจร Active Balancer 4S 1.2A/1.5A/5A สำหรับ Li-ion3.7V/LFP3.2V มีไฟ LED แสดงสถานะ

แผงวงจร Active Balance สำหรับ แบต ลิเธียมทุกประเภท ที่มีการต่อ อนุกรมกันจำนวน 4 String เพื่อเฉลี่ยแรงดันให้เท่ากันในแต่ละ cell จะเริ่มทำการถ่ายโอนกระแสไฟข้าม cell เมื่อแรงดันมีค่าแตกต่างกันเกินประมาณ 0.1-0.2V มีไฟ LED แสดงสถานะขณะทำงาน Spec - บอร์ดนี้รองรับแบตลิเธียมได้ทุกชนิดที่มีแรงดันในช่วง 2v-4.5v (Li-ion3.7V / LFP3.2V) - สามารถใช้งานร่วมกับ BMS ได้ เพื่อให้ BMS ตัดการทำงานเมื่อแรงดันสูงหรือต่ำเกินไป (Overcharge/Overdischarge Protection) - กระแสบาลานซ์ได้สูงสุด 1.2A ขึ้นอยู่กับความแตกต่างของแรงดันแต่ละเซลล์ - การบาลานซ์จะเกิดขึ้นเมื่อพบว่าแรงดันแต่ละเซลล์ต่างกันมากกว่า 0.1-0.2v - กระแสถ่ายโอนที่ 0.5-0.7A สำหรับแรงดันแต่ละ cell ที่ต่างกัน 0.1-0.2v - กระแสถ่ายโอนสูงสุด 1.2A สำหรับแรงดันแต่ละ cell ที่ต่างกัน 0.2v ขึ้นไป - วงจรมีไฟ LED แสดงสถานะขณะทำงาน -ขั้นต่ำ 2.8V ± 0.1V, สูงสุด 4.5V ± 0.1V ***หลีกเหลี่ยง การบาลานซ์ หากแรงดันห่างกันมากกว่า 1V Spec Active Balancer 4S 5A(เหมาะกับ Battery ขนาดใหญ่) Working voltage ประมาณ 2.2V-4.5V Active balancer จะทำงานเมื่อแรงดันต่างกันมากกว่า 0.1V Active balancer จะหยุดทำงานเมื่อน้อยกว่า 0.03V แรงดันต่างกัน 0.1-0.2V (กระแสถ่ายโอน 1-2A) แรงดันแต่ละ cell ต่างกันมากกว่า 0.2V (ถ่ายโอนพลังงานสูงสุด 5A) Package จะมี: 1.Active Balancer 2.สายไฟ
