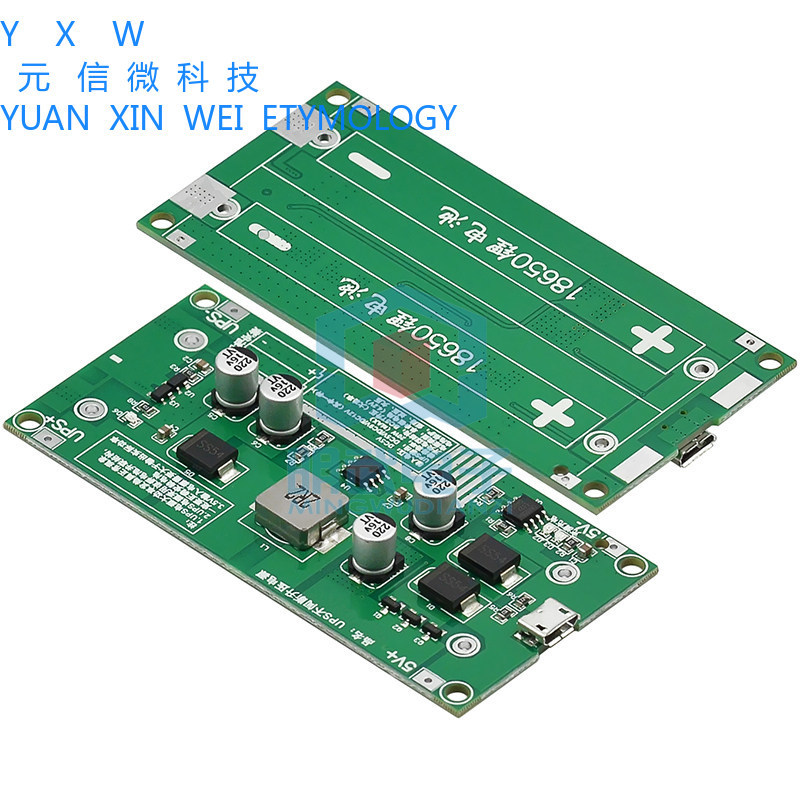

3A High Power 18650 แบตเตอรี่ลิเธียม Booster โมดูล 5V912V ชาร์จ While ชาร์จชาร์จชาร์จบอร์ด UPS เครื่องสํารองไฟ

#UPS โมดูลพลังงานที่ไม่สะดุดคำแนะนำด้วยตนเอง ###Product การแนะนำเบื้องต้น โมดูลนี้ตระหนักถึง ** สวิตช์แหล่งจ่ายไฟภายนอกและแบตเตอรี่ลิเธียมอย่างราบรื่นโดยไม่ชักช้า ** ซึ่งเหมาะสำหรับแหล่งจ่ายไฟอย่างต่อเนื่องของอุปกรณ์และมิเตอร์ Dc พลังงานขนาดเล็ก การสลับแหล่งจ่ายไฟแบตเตอรี่โดยอัตโนมัติหลังจากพลังงาน ความล้มเหลวและการโทรเข้าจะเรียกคืนแหล่งจ่ายไฟโดยอัตโนมัติและชาร์จแบตเตอรี่ การชาร์จแบตเตอรี่ลิเธียมแบบบูรณาการ, การเพิ่มเอาต์พุต, การสลับไฟของเครื่องสำรองไฟ กำลังไฟฟ้าเข้า: MICRO‐USB หรือ 5v +/ 5v‐ Terminal, อินพุต DC5V ไฟแสดงสถานะการชาร์จ: ไฟสีเขียวจะติดตลอดเวลาเมื่อชาร์จเต็มและจะหยุดชาร์จโดยอัตโนมัติ พารามิเตอร์ไฟฟ้า: สูงสุด 20W, พิกัด 15W; การใช้พลังงานคงที่ 25mA ข้อมูลจำเพาะของผลิตภัณฑ์ - เอาต์พุต: เอาต์พุต: สูงสุด 3A เอาต์พุต 9V: สูงสุด 1.6A เอาต์พุต 12V: สูงสุด 1.2A > > ไม่แนะนำให้เกิน 15W ในการโหลดปกติหลอดมอสกระแสสูงในตัว 12A ประสิทธิภาพการแปลงสูงสุดคือ 96% ## ฟังก์ชั่นการป้องกันแบตเตอรี่ลิเธียม รองรับการชาร์จไฟเกิน, ปล่อยเกิน, อุณหภูมิเกิน, กระแสไฟเกิน, การป้องกันไฟฟ้าลัดวงจร > โมดูลหยุดเอาต์พุตหลังจากเรียกการป้องกันไฟฟ้าลัดวงจร ** คืนเอาต์พุตโดยอัตโนมัติหลังจากเข้าถึงการชาร์จ 5V ** ## ข้อแนะนำสำหรับการใช้งาน 1. วิธีการเดินสายไฟ ** - เลือกหนึ่งในสองแหล่งจ่ายไฟภายนอก: อินเทอร์เฟซ Micro ‐ USB หรือ 5v +, บล็อกขั้ว 5v ‐ มีเพียงหนึ่งในนั้นเท่านั้นที่เชื่อมต่อ อินเทอร์เฟซเอาต์พุต: Ups +, Ups ‐ อุปกรณ์โหลดที่เชื่อมต่อ (Optical Cat, Router ฯลฯ) นอกจากนี้ยังสามารถเชื่อมต่อแบตเตอรี่ลิเธียม 18650 - แบตเตอรี่: แผ่นรองหลังเชื่อมต่อกับแบตเตอรี่ลิเธียม 18650 และแบตเตอรี่ลิเธียม 3.7V อื่น ๆ 2. เครื่องสำรองไฟ แบบธรรมดา เงื่อนไขการใช้งาน ต้องติดตั้งแบตเตอรี่ลิเธียม อินพุตแหล่งจ่ายไฟ 5V ควรมีพลังงานเพียงพอเอาต์พุตเปิดเครื่องจะดำเนินการต่อไปและแบตเตอรี่ใช้พลังงานจากการปิดทันที 3. ลดการใช้พลังงาน (อุปกรณ์เสริม) การทดสอบทั้งหมดเสร็จสิ้นสามารถเชื่อมตัวบ่งชี้เอาต์พุตออกได้ลดการใช้พลังงานมากกว่าสิบมาห์ยืดอายุแบตเตอรี่และไม่ส่งผลต่อประสิทธิภาพเอาต์พุต 4. การรีเซ็ตสถานะการป้องกัน (โฟกัส!จุดสำคัญสำหรับลูกค้า) ** ทริกเกอร์บังเอิญ, สายไฟผิด, ไฟฟ้าลัดวงจรจะเรียกการป้องกันโมดูลไม่มีเอาต์พุต > หลังจากพิมพ์และตรวจสอบความล้มเหลวแล้วให้จ่ายไฟ 5V ไปยังพอร์ตชาร์จและสามารถถอดโมดูลเพื่อป้องกันและคืนค่าเอาต์พุตได้ 5. ตัวเก็บประจุกำลังไฟนำไปสู่การเปลี่ยนประเด็นที่ซบเซา ส่วนหนึ่งของส่วนของตัวเก็บประจุขนาดใหญ่ภายในอะแดปเตอร์ 5V, แรงดันไฟฟ้าลดลงช้าหลังจากปิดเครื่อง, โมดูลไม่สามารถตัดเข้ากับแบตเตอรี่ได้อย่างรวดเร็ว วิธีแก้ปัญหา: ความต้านทานการปล่อย 1KΩ แบบขนานในพอร์ตอินพุต 5V 6. ขยายความจุแบตเตอรี่ แบตเตอรี่ลิเธียมหลายก้อน ** ขนาน ** สามารถขยายได้ฟังก์ชันอื่น ๆ ไม่ได้รับผลกระทบ ## ข้อควรระวังที่สำคัญข้อควรระวังที่สำคัญ 1. ท่อ MOS บนกระดานมีความไวต่อไฟฟ้าสถิตการบัดกรีไฟฟ้าเหนี่ยวนำหัวแร้งการเชื่อมต้องต่อสายดินแถวและการใส่ลวดกราวด์ควรมีประสิทธิภาพ เงื่อนไขอนุญาตให้ใช้งานถุงมือป้องกันไฟฟ้าสถิตย์ได้ ชิปถูกทำลายโดยไฟฟ้าสถิต 2. ห้ามใช้แบตเตอรี่ลิเธียมในการเชื่อมต่อขั้วบวกและขั้วลบไปข้างหลังโดยเด็ดขาดและการเชื่อมต่อย้อนกลับจะไหม้บอร์ดโดยตรง 3. พลังงานไฟฟ้าเข้าจะต้องเพียงพอมิฉะนั้นโมดูลจะทำงานผิดปกติ 4. ห้ามใช้แรงดันไฟฟ้าขาเข้าของบอร์ดเกิน 5V 5. ผู้ใช้เปลี่ยนแผงวงจรโดยส่วนตัวโดยไม่มีการยืนยันทางเทคนิคและไม่มีการสนับสนุนทางเทคนิคและหลังการขายอีกต่อไป 6. เป็นเรื่องปกติที่โมดูลจะร้อนขึ้นเมื่อทำงานด้วยพลังงานสูงโปรดทำหน้าที่กระจายความร้อนได้ดี
