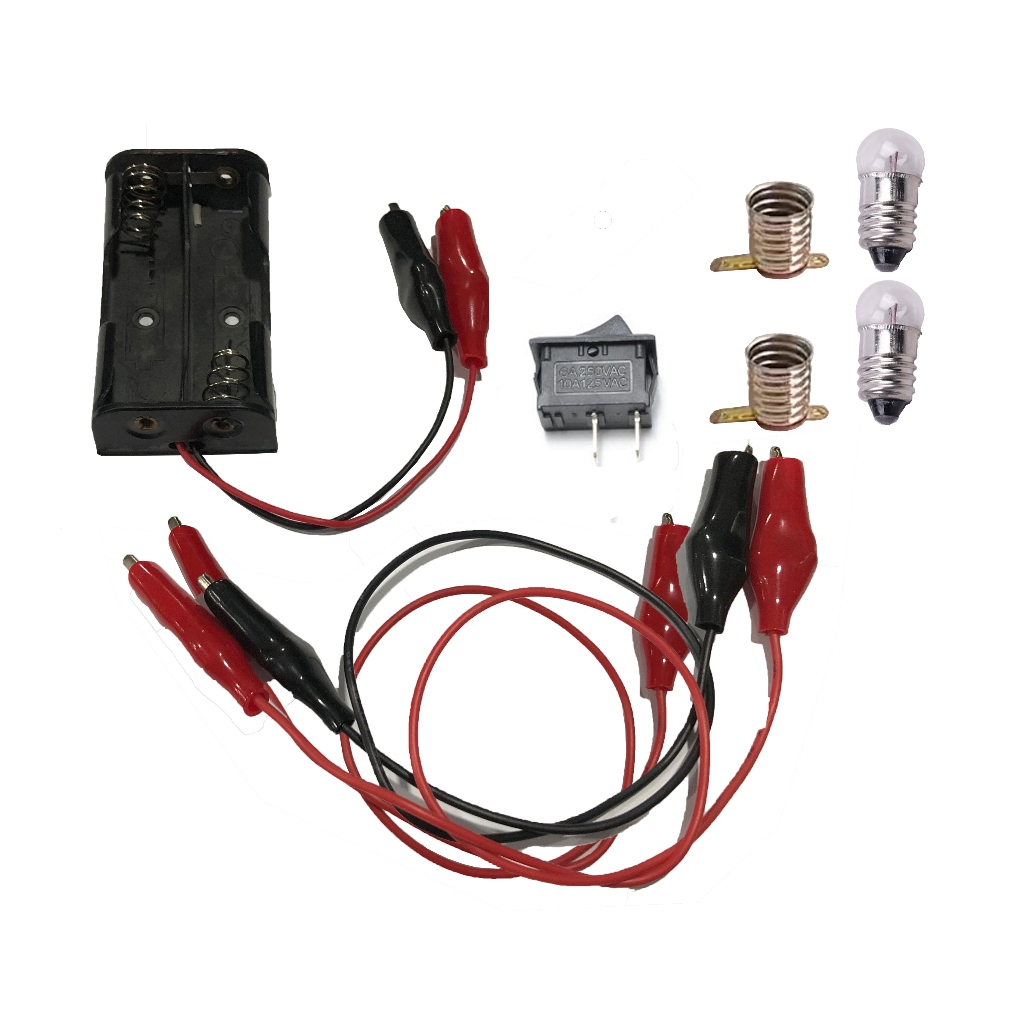

FS1011 ชุดทดลองต่อสายหลอดไฟแบบอนุกรมและขนาน

ชุดทดลองต่อสายหลอดไฟ แบบอนุกรม และขนาน เป็นการศึกษาการจัดวางอุปกรณ์เพื่อให้กระแสไฟฟ้าไหลผ่านในเส้นทางที่ต่างกันครับ โดยสามารถอธิบายการทำงานได้ดังนี้ การทำงานร่วมกันของสวิตช์ในวงจรแบบอนุกรมและแบบขนาน 1. การต่อวงจรแบบอนุกรม (Series Circuit) ในวงจรนี้ หลอดไฟทั้งสองดวงจะต่อเรียงต่อกันเป็นเส้นทางเดียว - สภาวะปิดสวิตช์ (ON): - วงจรครบ (Closed Circuit): กระแสไฟฟ้าต้องไหลผ่านหลอดไฟดวงที่ 1 และดวงที่ 2 ไปตามลำดับจนครบวงจร - ผลลัพธ์: หลอดไฟทั้ง 2 ดวงติดสว่าง แต่ความสว่างของหลอดไฟแต่ละดวงจะลดลงเมื่อเทียบกับการต่อดวงเดียว เพราะกระแสไฟฟ้าต้องแบ่งกันใช้พลังงาน - สภาวะเปิดสวิตช์ (OFF): - วงจรขาด (Open Circuit): กระแสไฟฟ้าถูกตัดตอนที่สวิตช์ ทำให้ไม่มีกระแสไฟฟ้าไหลผ่านหลอดไฟแม้แต่ดวงเดียว - ผลลัพธ์: หลอดไฟทั้ง 2 ดวงดับสนิท 2. การต่อวงจรแบบขนาน (Parallel Circuit) ในวงจรนี้ หลอดไฟแต่ละดวงจะได้รับกระแสไฟฟ้าแยกกันจากแหล่งจ่ายไฟโดยตรง - สภาวะปิดสวิตช์ (ON): - วงจรครบ (Closed Circuit): กระแสไฟฟ้าจะแยกไหลเข้าหลอดไฟดวงที่ 1 และดวงที่ 2 แยกกันในแต่ละสาขา - ผลลัพธ์: หลอดไฟทั้ง 2 ดวงติดสว่างอย่างเต็มที่ (สว่างเท่าๆ กัน) เพราะแต่ละดวงได้รับแรงดันไฟฟ้าจากแบตเตอรี่เต็มที่ - สภาวะเปิดสวิตช์ (OFF): - วงจรขาด (Open Circuit): สวิตช์หลักตัดกระแสไฟฟ้าที่มาจากแหล่งจ่ายหลัก - ผลลัพธ์: หลอดไฟทั้ง 2 ดวงดับสนิทพร้อมกัน สรุปความแตกต่าง - แบบอนุกรม: เปรียบเสมือนถนนเส้นเดียว ถ้ามีสิ่งกีดขวาง (หลอดขาดหรือสวิตช์เปิด) การเดินทางของไฟฟ้าจะหยุดชะงักทั้งหมด และความสว่างจะลดลงตามจำนวนหลอดที่เพิ่มขึ้น - แบบขนาน: เปรียบเสมือนถนนหลายเลน ไฟฟ้าไหลแยกกันได้อย่างอิสระ ทำให้หลอดไฟสว่างเต็มที่เท่ากันทุกดวง สิ่งที่ผู้เรียนจะได้เรียนรู้ - ผลของการต่ออนุกรม: หลอดไฟต้องแชร์พลังงานกัน และถ้าดวงหนึ่งพัง ดวงที่เหลือในวงจรอนุกรมจะดับตามไปด้วย - ผลของการต่อขนาน: หลอดไฟไม่ต้องแชร์พลังงาน ทำให้สว่างกว่าการต่อแบบอนุกรม และเหมาะกับการใช้งานในบ้านเรือน (เพราะถ้าดวงหนึ่งพัง ดวงอื่นยังคงสว่างอยู่) - การใช้สวิตช์: สวิตช์หลักทำหน้าที่ตัด/ต่อวงจรทั้งหมด ช่วยให้เห็นว่าการวางตำแหน่งสวิตช์มีผลต่อการควบคุมไฟฟ้าในแต่ละรูปแบบอย่างไร
