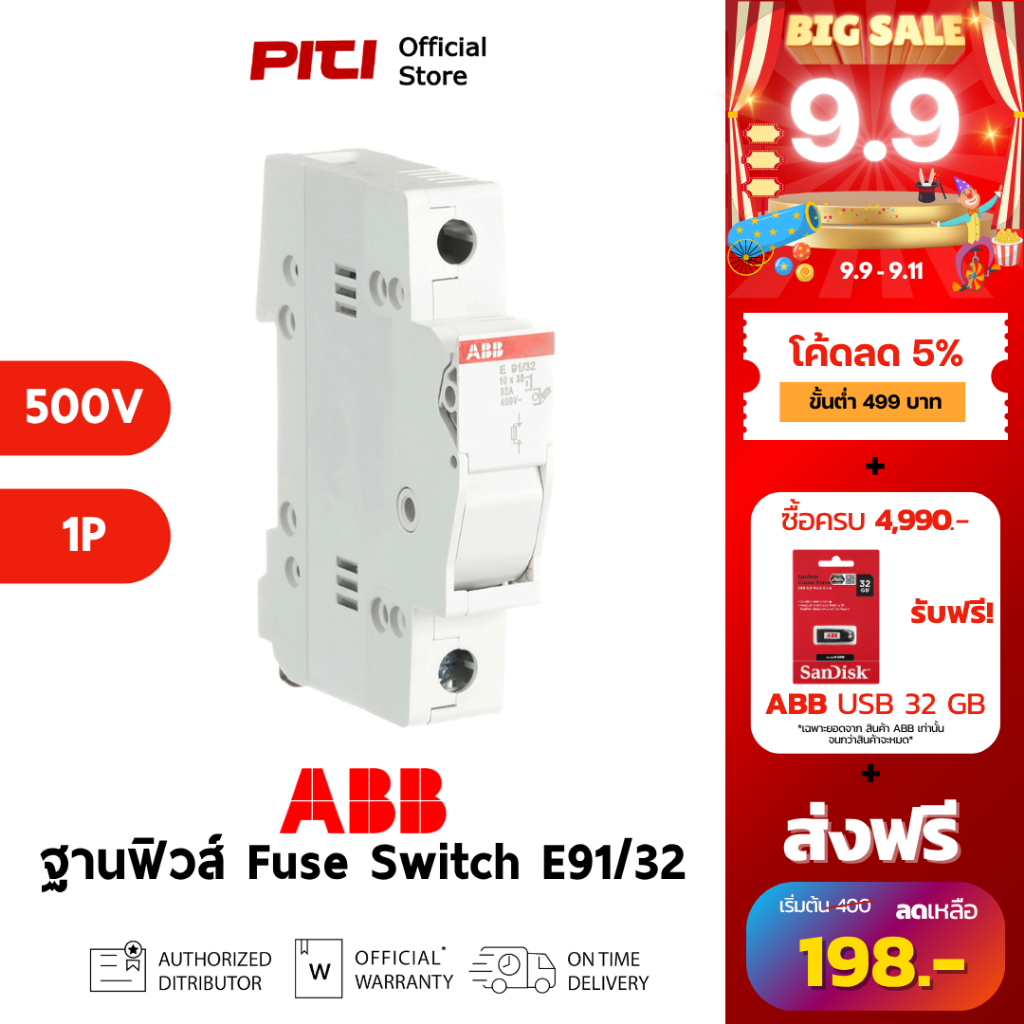

ABB ฐานฟิวส์ E91/32 1P GG 32A Fuse Isolator รองรับฟิวส์ขนาด 10×38 มม. # 2CSM200923R1801

ABB ฐานฟิวส์ E91/32 1P GG 32A Fuse Isolator รองรับฟิวส์ขนาด 10×38 มม. # 2CSM200923R1801 ABB ฐานฟิวส์ E91/32 1P GG 32A Fuse Isolator รองรับฟิวส์ขนาด 10×38 มม. ซึ่งเป็นฐานฟิวส์ (fuse holder / fuse disconnector) สำหรับการใช้งานร่วมกับฟิวส์ทรงทรงกระบอก (cylindrical fuse) ขนาดระหว่าง 32A เป็นอุปกรณ์แบบ 1 โพล (1P) ใช้สำหรับทางเดียว (phase เดียว) ใช้ในงานที่ต้องการทั้ง การป้องกัน (overload / short circuit) และ การแยกวงจร (isolation / disconnect) เพื่อความปลอดภัยในการบำรุงรักษาหรือซ่อมแซมระบบ การทำงาน / โครงสร้างภายใน (Operating / Protection Principles) E91/32 ทำหน้าที่เป็น “ฐานฟิวส์แบบตัดวงจรได้ (Fuse Isolator / Fuse Switch Disconnector)” มีทั้ง ส่วนของฐานฟิวส์ (Fuse holder) และ กลไกสวิตช์ตัดต่อ (Isolating switch) ในตัว 1. หน้าที่หลัก - ทำหน้าที่ ป้องกันกระแสเกิน (Overcurrent) และ ป้องกันไฟลัดวงจร (Short circuit) โดยการให้ฟิวส์ภายในทำหน้าที่ “ขาด” เมื่อเกิดกระแสเกิน เพื่อป้องกันอุปกรณ์หรือสายไฟเสียหาย 2. ทำหน้าที่ ตัดวงจร (isolator / disconnector) - เมื่อจำเป็นต้องปิดวงจรเพื่อซ่อมบำรุงหรือทำงานภายใน โดยสามารถเปิด-ปิด (switch) ได้ด้วยมือ (manual) เพื่อความปลอดภัยในการทำงาน - ใช้ในวงจรที่อาจเป็นภาระ (load) ทั้งชนิดเหนี่ยวนำ (inductive) และรีซิสทีฟ (resistive) ภายใต้เงื่อนไขที่ตัวอุปกรณ์ถูกออกแบบรองรับ วิธีการใช้งาน (Installation & Operation) 1. ติดตั้งบนราง DIN (DIN Rail 35 mm) - ติดตั้งบนราง DIN เพื่อความสะดวกและความเป็นระเบียบในตู้ควบคุมหรือตู้ไฟ - ควรเลือกฟิวส์ที่พิกัดเหมาะสม (เช่น gG type) ภายใน 32 A สำหรับใช้งานร่วมกับฐาน E 91/32 2. ส่วนฟิวส์ (Fuse Protection) - ภายในจะใส่ ฟิวส์ชนิดทรงกระบอก (Cylindrical fuse link) ขนาดมาตรฐาน IEC 10×38 mm - ฟิวส์ชนิดนี้ทำหน้าที่ ตัดวงจรอัตโนมัติเมื่อเกิดกระแสเกิน (Overcurrent / Short circuit) - เมื่อฟิวส์ขาด จะหยุดการจ่ายกระแสทันที เพื่อป้องกันอุปกรณ์ downstream เช่น MCB, contactor, หรือโหลดไฟฟ้า 3. ส่วนตัดต่อวงจร (Isolator Function) - ตัวฐานฟิวส์รุ่น E91 สามารถ ยกฝาครอบ (Handle) ขึ้นเพื่อตัดวงจรได้อย่างปลอดภัย - เมื่อเปิดฝาออก → ระบบภายในจะตัดการเชื่อมต่อไฟฟ้า (ไม่มีไฟผ่านที่ขั้วต่อ Load) - ทำให้ช่างสามารถ เปลี่ยนฟิวส์ หรือซ่อมอุปกรณ์ปลายทาง ได้โดยไม่ต้องถอดสาย ข้อควรระวัง / ข้อจำกัด - ห้ามใช้ฟิวส์เกินพิกัด 32 A - ห้ามใช้งานในวงจรที่มีกระแสกระชากสูงโดยไม่มีการเลือกฟิวส์ให้เหมาะสม (กรณีมอเตอร์ควรใช้ฟิวส์ aM) - ห้ามเปิดฝาขณะมีโหลดขนาดใหญ่ยังทำงานอยู่ (เพื่อป้องกัน arc) - ตรวจสอบให้แน่ใจว่าฟิวส์อยู่ในสภาพดี และติดตั้งแน่นทุกครั้งก่อนจ่ายไฟ ขนาด (Dimensions) ความกว้าง (Width): 18 มม. ความสูง (Height): 85 มม. ความลึก/ความยาว (Depth/Length): 68 มม. น้ำหนัก (Weight) : 0.05 กก. ข้อมูลทางเทคนิค (Technical Specifications) รุ่น (Model) : ABB E91/32 1P gG 32A Fuse Isolator ประเภทอุปกรณ์ : Fuse Holder / Fuse Switch Disconnector (ฐานฟิวส์แบบมีคันโยกตัดวงจร) กระแสพิกัด (Rated Current) : สูงสุดถึง 32 A โพล (Poles) : 1P (1 pole) แรงดันใช้งาน (Rated Voltage) : 400 V AC ขนาดฟิวส์ที่รองรับ : 10×38 มม. (cylindrical fuse) การติดตั้ง (Mounting) : ราง DIN 35 มม. อุปกรณ์ที่ใช้ร่วมกันได้ (Accessories & Compatible Devices) 1. ฟิวส์ (Fuse Link) - ต้องใช้ ฟิวส์มาตรฐาน IEC 60269 ขนาด 10×38 mm ประเภทฟิวส์ที่ ABB แนะนำให้ใช้กับรุ่น E91/32 2. ฟิวส์ป้องกันกระแส gG - ฟิวส์ป้องกันกระแสเกินทั่วไป (General-purpose) สำหรับโหลดทั่วไป E90/32-GG10×38 3. ฟิวส์ป้องกันมอเตอร์ aM - ฟิวส์ป้องกันมอเตอร์ (Motor circuit) สำหรับกระแสกระชากสูง E90/32-AM10×38 4. MCB / RCCB / RCBO - ป้องกันกระแสเกินหรือไฟรั่วในระบบหลัก ติดตั้งด้านต้นทางก่อนเข้าฐานฟิวส์ 5. Consumer Unit / Distribution Board - เป็นตู้รวมอุปกรณ์ ใช้ติดตั้งรวมกับอุปกรณ์ป้องกันอื่น ๆ
