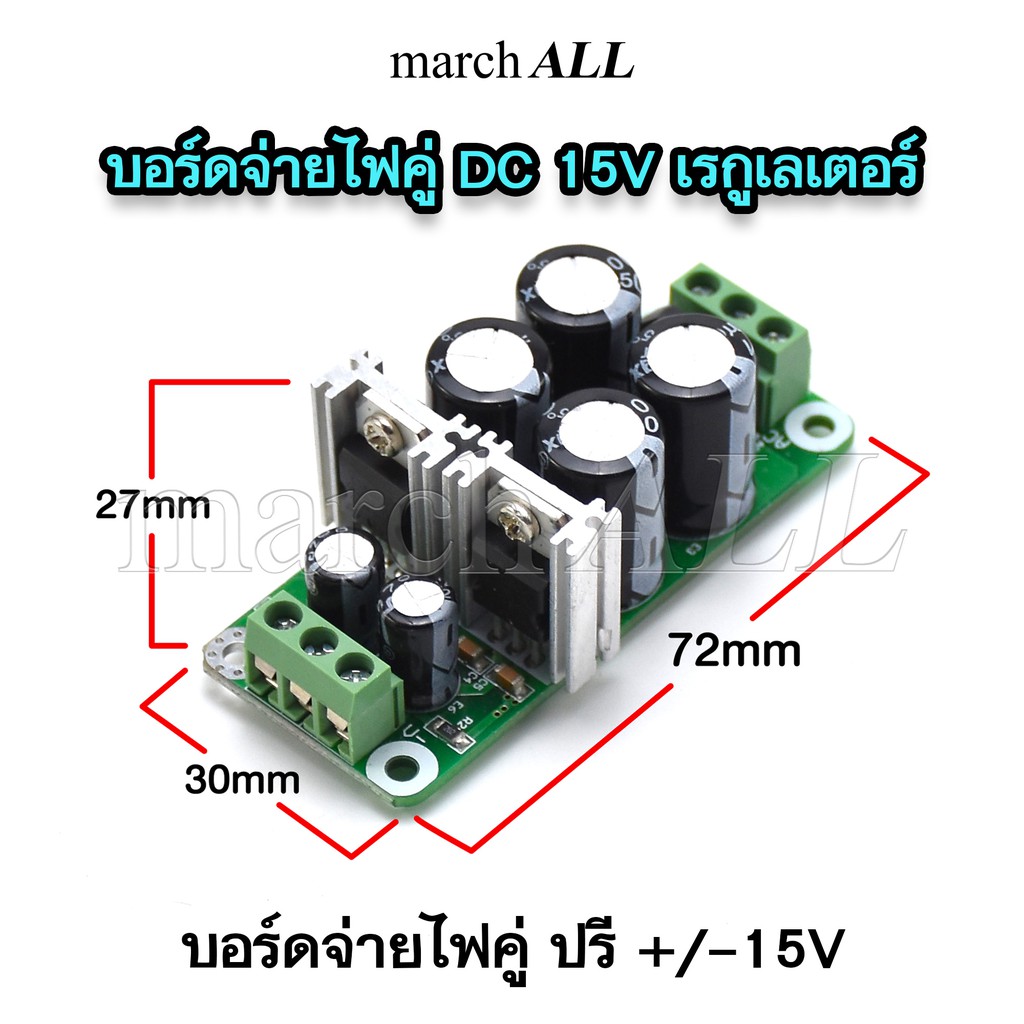

RBD1A15 บอร์ดจ่ายไฟคู่ ดีซี เรกูเลเตอร์ บวก ลบ กราวด์ แรงดัน 15 โวลต์ Dual DC +- 15V GND (Ground) วงจรเพาเวอร์ซัพพลาย

คุณสมบัติอื่น ๆ RBD1A15 บอร์ดจ่ายไฟคู่ ดีซี เรกูเลเตอร์ บวก ลบ กราวด์ แรงดัน 15 โวลต์ Dual DC +- 15V GND (Ground) วงจรเพาเวอร์ซัพพลาย ดูออล ดีซี 7815 Positive 7915 Negative Voltage Regulator Board Step Down เร็กติไฟเออร์ เรียงกระแส กรอง C-Filter เป็นไฟ DC Supply จากหม้อแปลง ใช้กับทุกวงจรอิเล็กทรอนิกส์ Audio Amplifier แอมป์ ปรีแอมป์ NE5532 กีต้าร์ เครื่องเสียง DIY บอร์ดไดร์ 741 ชุดคิท KIT ขับ ป้ายโฆษณา LED กล้อง CCTV วิทยุสื่อสาร รถ RCมอเตอร์ Motor โรบอท Robot คอนโทรเลอร์ Controller board KIT AC to DC Rectifier Board โมดูลบอร์ด ดีซี เรกูเลเตอร์ ไฟคู่ สามารถเป็น บอร์ด ทดลอง และ นำไปใช้งานจริงได้ เป็น เพาเวอร์ซัพพลาย Power Supply นำไฟบ้าน 220V ผ่าน หม้อแปลง แท็ปกลาง Step Down Transformer Center Trap (CT) มี 3 ขั้ว และเรียงกระแส เร็กติไฟเออร์เต็มคลื่นแบบบริดจ์ ได้ไฟ คู่ DC +บวก -ลบ GND กราวด์ Groundn Full Wave Bridge Rectifier ด้วยสมการ 1.414 เท่าของไฟ AC เป็นไฟ DC และกรองไฟให้เรียบด้วย คาปาซิเตอร์ขนาด 1,000uF ไมโครฟารัด Capacitor C-Filter ทำให้อิมพีแดนซ์ดีมาก และ ผ่าน IC Regulator 78xx และ 79XX ทำให้แรงดัน คงที่ และ เรียบ สมูท ดีมาก (Smoothing)แรงดันคงที่พร้อม คาปาซิเตอร์ เกรด A Capacitor 0.1uF C-Bypass to Ground อิมพีแดนซ์ดีมากแรงดันคงที่ ใช้กับทุกวงจรอิเล็กทรอนิกส์ Audio Amplifier Pre-Amp & Power Amplifier และ บอร์ดแอมป์เล็ก แอมป์ใหญ่ เพาเวอร์แอมป์ ดิจิตอลแอมป์ Digital Amplifier บอร์ด ปรีแอมป์ แอมป์เล็ก ปรีกีต้าร์ ดีซี มอเตอร์ เครื่องเสียง DIYบอร์ดไดร์ 741 ทุก IC Transistor Per-Amp NE5532,OP275, AD826, LF351,TL072, 4558 , 741 ลงอุปกรณ์ KIT AC to Dual DC Rectifier Board แรงดันอินพุต Input AC +-24V ถึง +-4.2V (โวลท์) 1.5 แอมป์ -SCIENCE: AC to DC Rectifier And Filter Negative and Positive กราวด์ Ground (Transformer + Rectifier + Smoothing + Regulator ) -TECHNOLOGY : เร็กติไฟเออร์เต็มคลื่นแบบบริดจ์ ( Full Wave Bridge Rectifier ) -ENGINEERING : การต่อวงจรไฟฟ้า Electronic Electric Circuit Engineering -MATHMATICS: การคำนวนตำแหน่ง แรงดันไฟฟ้า DC and AC Circuit -Input voltage: Dual AC 24V - 4.2V ( Max Current 1.5A ) -PCB size: 72x30x27mm -Hole distance between two power tube: 47mm -Double Sided Standard PCB 2 layer High Current High Voltage -Pitch: 5.08mm -Package included : 1x Rectifier Bridge HIFI Audio Amplifier Board & LED CCTV RC Servo Motor RobotController board Product description free circuit diagram, wiring see description below. -AC input connector -AC in : AC transformer connection line -DC Output Interface -GND: Ground -Vout (+) : 78xx Positive Electricity Output + parameter -Vout (-) : 79xx Negative Electricity Output - parameter -Capacitance : 1,000uF/50V Nichicon Capacitor - Chip Capacitor 0.1uF C-Bypass to Ground - Flat Bridge Rectifier : using KBP205G
