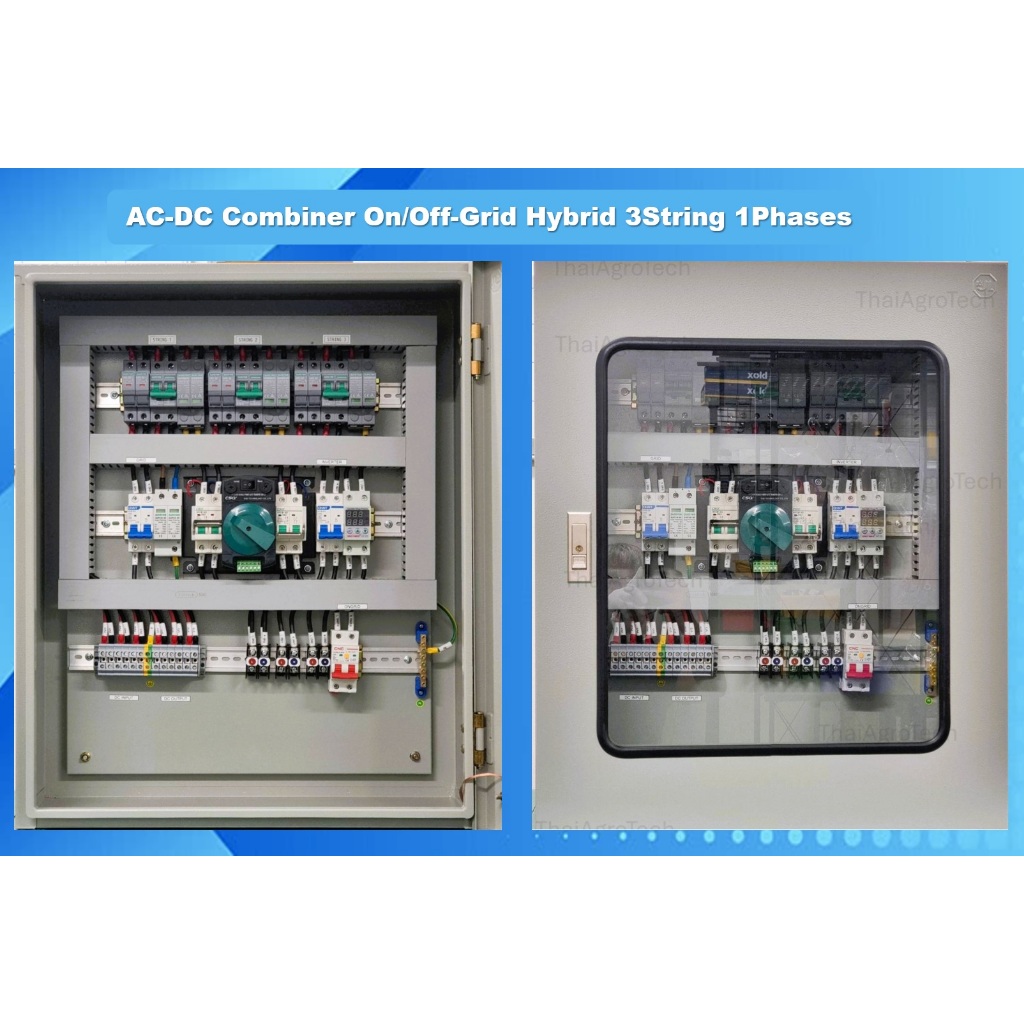

ตู้ไฟ ตู้คอมบายเนอร์ สำหรับระบบโซล่าเซลล์แบบ ออนออฟกริดไฮบริด 3สตริง 1เฟส AC-DC Combiner On/Off-Grid Hybrid 3 String 1Ph

ตู้ AC-DC Combiner box 10, 15, 20Kw แบบ 3 String DC 800V, 1Phase สำหรับระบบโซล่าเซลล์ออนกริดขนาด 10, 15, 20 กิโลวัตต์ 1 เฟส 1.0 Spec ตู้ไฟกันน้ำแบบไม่มีหลังคา ฝา 1 ชั้น (ฝากระจก) ขนาด 570x690x250มม. รุ่น KBSA (KJL) - ผลิตจากเหล็กแผ่นขาวคุณภาพสูง หนา 0.8-1.0 mm. กันฝุ่นกันน้ำ IP44 1.1 DC Section: - DC Breaker 2P 20A 800V Solar Mini Circuit Breaker (SUNTREE) =3EA *ขนาดกระแสสามารถเลือกปรับเปลี่ยนได้ตามความเหมาะสมของระบบ - DC SPD SUP2H-PV 800V 2P 20-40KA (Suntree) =3EA - DC FUSE HOLDER (Suntree) =6EA - DC FUSE Link 1000V/20A (Suntree) =6EA 1.3 AC ONGRID Section: - AC RCBO -2P 63A (CNC/CHINT) =1EA *ขนาดกระแสสามารถเลือกปรับเปลี่ยนได้ตามความเหมาะสมของระบบ - AC SPD (Uc275V/ In 20Ka/ Imax 40Ka) (Suntree) =1EA - SVP-916 Adjustable Voltage Surge Protector Relay Limit Current Protection =1EA 1.4 AC HYBRID Section: - ATS สลับไฟ ATS Automatic Dual Power Transfer Switch 63A 2P 220V เอทีเอสสลับไฟอัตโนมัติ (CSQ) =1EA - AC MCB -2P 63A (CNC/CHINT) =2EA 1.5 Wiring ACC: - AC Therminal 75A - DC Therminal Blok HV 60A - Wiring accessories - N Bar - GND Bar - WIRE DUCT 40x40mm - THW 16 Sq.mm. brown Ac cable (YAZAKI) - THW 16 Sq.mm. blue Ac cable (YAZAKI) - THW 6 Sq.mm. VSF-Ground. Ac cable (YAZAKI) - PV 4 Sq.mm. red Dc cable (LINK) - PV 4 Sq.mm. black Dc cable (LINK) ข้อกำหนดและเงื่อนไข 1. ตู้ไฟฟ้า รับประกันการผุกร่อน 1 ปี การรับประกันนับจากวันที่ระบุไว้ในเอกสารหรือหลักฐานในการสั่งซื้อในการสั่งซื้อ 2. เบรกเกอร์ชนิด (MCB/MCCB) รับประกัน 6 เดือนทุกรุ่นการรับประกันนับจากวันที่ระบุไว้ใน เอกสารหรือหลักฐานในการสั่งซื้อ 3.กรณีสินค้ามีปัญหาภายใน 7 วัน นับจากวันที่ซื้อ สามารถนำสินค้ามาเปลี่ยนใหม่ได้โดยจะ ต้องมีเอกสารหรือหลักฐาน ในการสั่งซื้อสินค้าทุกครั้งและสินค้าจะต้องอยู่ในสภาพสมบูรณ์ ครบถ้วน ไม่มีรอยขูด ขีด เขียน ที่ตัวสินค้า เท่านั้น ข้อยกเว้นการรับประกัน 1. ถูกของเหลว น้ำ ไอน้ำ หรือสารเคมี ทำให้สินค้าชำรุดเสียหาย 2. นำไปใช้งานไม่ถูกต้องตามวัตถุประสงค์ และเกินความสามารถของตัวสินค้า 3. มีการดัดแปลงแก้ไขไดๆ 4. ภัยพิบัติธรรมชาติ เช่น น้ำท่วม , ไฟไหม้ , ฟ้าผ่า , แผ่นดินไหว ฯลฯ 5.สำหรับสินค้าตู้คอมไบเนอร์โซล่าเซลล์ (Solar Cell Combiner Box) ทางร้านจะไม่รับประกันความเสียหายของอุปกรณ์ ที่เกิดขึ้นภายหลังจากการติดตั้งเสร็จสิ้นแล้วในทุกกรณี * (ข้อแนะนำเพิ่มเติมสำหรับลูกค้า: กรุณาตรวจสอบสินค้าทันทีที่ได้รับ หากพบความผิดปกติ กรุณาแจ้งทางร้านก่อนดำเนินการติดตั้ง) คำแนะนำในการติดตั้งและการใช้งาน (สำหรับสินค้าตู้คอมไบเนอร์โซล่าเซลล์ (Solar Cell Combiner Box) เพื่อความปลอดภัยและประสิทธิภาพสูงสุดในการทำงานของระบบ ทางร้านขอแนะนำให้ผู้ใช้งานปฏิบัติตามข้อกำหนดดังต่อไปนี้อย่างเคร่งครัด: ตรวจสอบก่อนติดตั้ง: โปรดตรวจสอบความสมบูรณ์และความถูกต้องของอุปกรณ์ทุกชิ้น ก่อนนำไปใช้งานหรือทำการติดตั้งทุกครั้ง ใช้ช่างผู้ชำนาญการ: การติดตั้งจะต้องดำเนินการโดยช่างผู้ชำนาญการ ที่ผ่านการอบรมด้านงานไฟฟ้าและระบบโซล่าเซลล์มาโดยเฉพาะเท่านั้น มีวิศวกรควบคุมงาน: ควรมีวิศวกรผู้เชี่ยวชาญคอยควบคุมและตรวจสอบความถูกต้องในทุกขั้นตอนของการติดตั้ง เพื่อให้เป็นไปตามมาตรฐานความปลอดภัย การบำรุงรักษา: ภายหลังการติดตั้ง ควรมีการตรวจสอบและบำรุงรักษาอุปกรณ์อย่างสม่ำเสมอ เพื่อยืดอายุการใช้งานและป้องกันอุบัติเหตุ ขั้นตอนการเคลมประกันสินค้า (กรณีอุปกรณ์ใช้การไม่ได้ แตก บุบจาการขนส่ง หรือ สเปคของอุปกรณ์ไม่ตรงตามใบเสนอราคา) 1. ต้องมีเอกสารหรือหลักฐาน ในการสั่งซื้อสินค้าทุกครั้ง 2. รายงานการติดตั้งโซล่าเซลล์พร้อมผลทดสอบเทอร์โมสแกนคือเอกสารที่แสดงภาพความร้อนของจุดเชื่อมต่อต่างๆ โดยใช้เครื่องเทอร์โมสแกนถ่ายภาพอินฟราเรดเปรียบเทียบกับภาพปกติ แสดงผลเป็นแผนที่สี (Color Map) และค่าอุณหภูมิ เพื่อประเมินประสิทธิภาพ ความปลอดภัย
