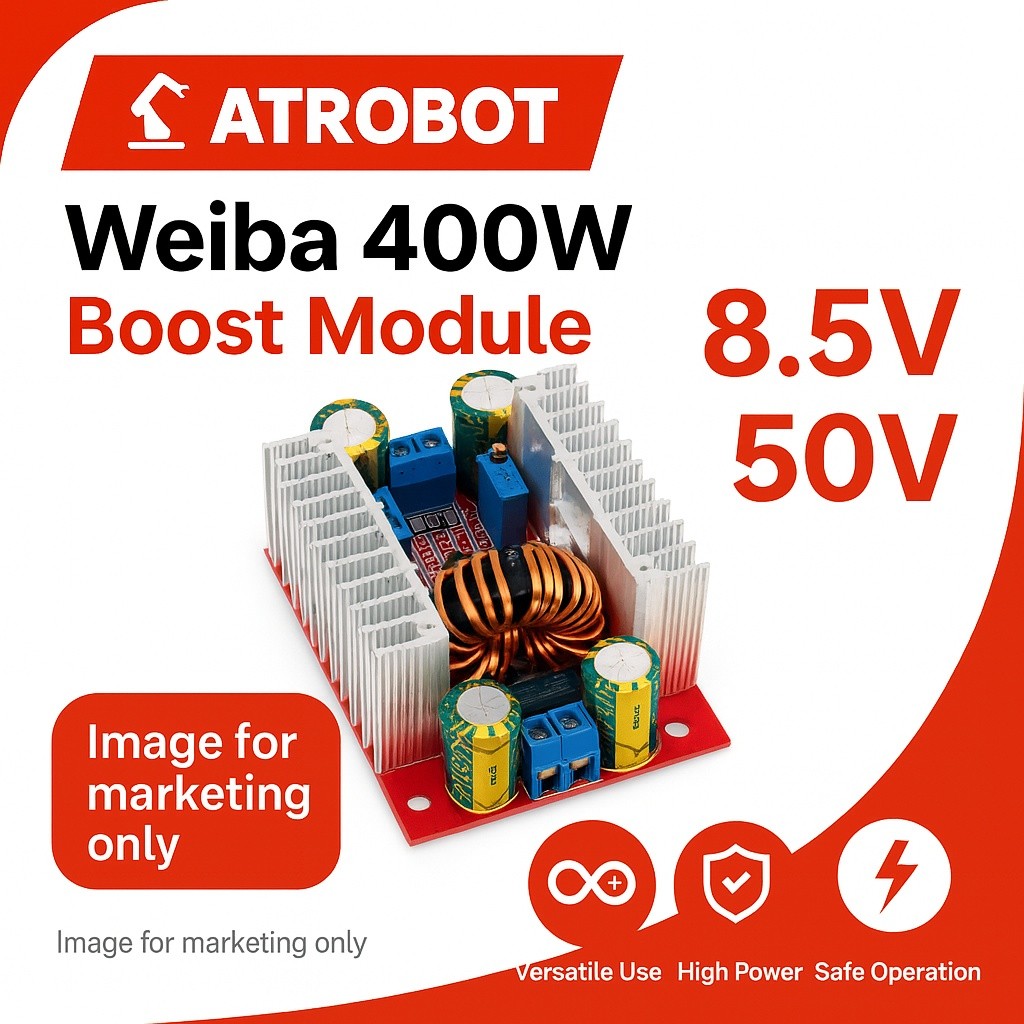

Weiba 400W DC-DC Boost Converter 8.5-50V to 10-60V Adjustable Output 12A Input 15A 96% Efficient

ชื่อสินค้า: โมดูลเพิ่มแรงดัน Weiba 400W 15A Power Module DC-DC ปรับแรงดันและกระแสคงที่กำลังสูง สำหรับไดรฟ์ LED คุณสมบัติ: - ประเภทโมดูล: โมดูลเพิ่มแรงดัน (BOOST) แบบไม่แยกวงจร - ตัวแปลงแรงดันและกระแสคงที่แบบปรับค่าได้ ข้อมูลทางไฟฟ้า: - แรงดันไฟฟ้าขาเข้า: DC 8.5V ถึง 50V - กระแสไฟฟ้าขาเข้า: สูงสุด 15A (ต้องติดตั้งระบบระบายความร้อนหากกระแสขาเข้าเกิน 8A หรืออุณหภูมิโมดูลเกิน 65°C) - กระแสขณะจ่ายไฟเปล่า (Quiescent Current): ประมาณ 10mA (วัดที่ขาเข้า 12V และขาออก 20V; กระแสเปล่าจะเพิ่มขึ้นเมื่อตั้งค่าขาออกที่แรงดันสูงขึ้น) - แรงดันไฟฟ้าขาออก: ปรับได้ต่อเนื่องตั้งแต่ 10V ถึง 60V (เหมาะสำหรับการใช้งานที่แรงดันขาเข้าต่ำกว่าแรงดันขาออก ไม่รองรับการลดแรงดัน) - กระแสขาออก: สูงสุด 12A (ต้องติดตั้งระบบระบายความร้อนหากกระแสขาออกเกิน 7A หรืออุณหภูมิโมดูลเกิน 65°C; กระแสขาออกจะลดลงเมื่อส่วนต่างแรงดันขาเข้าและขาออกมากขึ้น) - ช่วงกระแสคงที่: 0.2A ถึง 12A - กำลังขาออก: กำลังสูงสุด = แรงดันขาเข้า × 10A (เช่น 12V × 5A = 60W, 24V × 5A = 120W) - ความถี่ในการทำงาน: 150KHz - ประสิทธิภาพการแปลง: สูงสุด 96% (ประสิทธิภาพขึ้นอยู่กับแรงดัน/กระแสขาเข้าและขาออก รวมถึงส่วนต่างแรงดัน) - ระบบป้องกันกระแสเกิน: มี (หากกระแสขาเข้าเกิน 15A แรงดันขาออกจะลดลงโดยอัตโนมัติ มีค่าความคลาดเคลื่อน) ข้อมูลทางกายภาพและการติดตั้ง: - รูสำหรับยึด: 4 จุด ขนาด 2.5mm - การต่อสายไฟ: ขั้วต่อเทอร์มินอล ข้อมูลเพิ่มเติม: - ขนาดโมดูล: 67mm (ยาว) × 48mm (กว้าง) × 28mm (สูง) - น้ำหนักโมดูล: ประมาณ 86g คำแนะนำการปรับตั้งค่า: - การปรับแรงดันไฟฟ้า: หมุนโพเทนชิโอมิเตอร์แรงดันทวนเข็มนาฬิกาเพื่อเพิ่มแรงดัน และหมุนตามเข็มนาฬิกาเพื่อลดแรงดัน ตัวอย่างเช่น กรณีใช้งาน LED 10 ดวงต่ออนุกรม ให้ตั้งไว้ที่ 37V - การปรับกระแสไฟฟ้า: หมุนโพเทนชิโอมิเตอร์กระแสตามเข็มนาฬิกาประมาณ 30 รอบเพื่อปรับเป็นค่ากระแสต่ำสุด จากนั้นต่อโหลด (เช่น LED) แล้วปรับกระแสตามค่าที่ต้องการ ในกรณีชาร์จแบตเตอรี่ ควรต่อแบตเตอรี่ที่ไฟหมดแล้วหรือเหลือน้อยเพื่อปรับตั้งค่ากระแสให้แม่นยำ การใช้งาน: - แหล่งจ่ายไฟแรงดันปรับค่าได้สำหรับ DIY: รับแรงดันขาเข้าต่ำสุด 12V พร้อมแรงดันขาออกที่ปรับได้ตั้งแต่ 12-50V - แหล่งจ่ายไฟสำหรับอุปกรณ์อิเล็กทรอนิกส์: ตั้งค่าแรงดันขาออกตามความต้องการของระบบได้ - แหล่งจ่ายไฟสำหรับรถยนต์: ใช้งานกับโน้ตบุ๊ก PDA และอุปกรณ์ดิจิทัลอื่นๆ - แหล่งจ่ายไฟพกพากำลังสูงสำหรับโน้ตบุ๊ก: ใช้ร่วมกับชุดแบตเตอรี่ลิเธียม 12V ความจุสูง - การควบคุมแรงดันจากแผงโซลาร์เซลล์ - การชาร์จแบตเตอรี่ เช่น ตะกั่วกรดและลิเธียม - ไดรฟ์หลอด LED กำลังสูง หมายเหตุ: ห้ามปรับกระแสโดยการลัดวงจร เพราะวงจรภายในของโมดูล Boost ไม่รองรับวิธีนี้ Product Name: Weiba 400W 15A High Power DC-DC Boost Converter Module with Adjustable Constant Voltage and Current for LED Drive Features: - Module Type: Non-isolated Boost Converter (BOOST) Module - Adjustable Constant Voltage and Constant Current Converter Electrical Specifications: - Input Voltage: DC 8.5V to 50V - Input Current: Up to 15A (Cooling system required if input current exceeds 8A or module temperature exceeds 65°C) - Quiescent Current: Approx. 10mA (measured at 12V input and 20V output; quiescent current increases with higher output voltage settings) - Output Voltage: Continuously adjustable from 10V to 60V (suitable for applications where input voltage is lower than output voltage; not designed for voltage step-down) - Output Current: Up to 12A (Cooling system required if output current exceeds 7A or module temperature exceeds 65°C; output current decreases as the difference between input and output voltages increases) - Constant Current Range: 0.2A to 12A - Output Power: Maximum Output Power = Input Voltage × 10A (e.g., 12V × 5A = 60W, 24V × 5A = 120W) - Switching Frequency: 150KHz - Conversion Efficiency: Up to 96% (Efficiency depends on input/output voltage and current, as well as the voltage differential) - Overcurrent Protection: Yes (If input curre วิธีการใช้สินค้า กรุณาศึกษาและทำความเข้าใจวิธีการใช้งานสินค้าอย่างละเอียดก่อนการสั่งซื้อ - คำแนะนำ: สินค้าในร้านส่วนใหญ่สามารถค้นหาชื่อรุ่น + วิธีการใช้งาน ผ่านอินเทอร์เน็ตได้ เช่น บน YouTube หรือเว็บไซต์ต่าง ๆ ซึ่งมักจะมีคำแนะนำและวิธีการใช้งานให้พร้อม - การแก้ปัญหาเบื้องต้น: หากพบปัญหาการใช้งานและสงสัยว่าอาจเกิดจากโมดูล ให้ลองสลับโมดูลกับที่เหมือนกันจากสินค้าร้านอื่นหรือจากชุดอุปกรณ์อื่น หากเปลี่ยนแล้วสามารถใช้งานได้ แสดงว่าปัญหาอาจมาจากโมดูลเดิม ให้ทำเรื่องเคลม หากเปลี่ยนแล้วยังใช้งานไม่ได้ ปัญหาอาจเกิดจากการเชื่อมต่อหรือโค้ดโปรแกรม เงื่อนไขการรับประกันสินค้า - สินค้ามีการรับประกันระยะเวลา 14 วัน นับจากวันที่ได้รับสินค้า - สินค้ามีการรับประกันระยะเวลา 30 วัน! สำหรับสินค้าที่หน้าปกมีคำว่า ATROBOT - เปลี่ยนฟรีทันที (เฉพาะความเสียหายจากโรงงานเท่านั้น ) เงื่อนไข: สินค้าต้องไม่มีรอยไหม้ หรือร่องรอยการใช้งานผิดที่ส่งผลให้สินค้าเสียหาย การตัดรอบและการจัดส่งสินค้า - ทางร้านจัดส่งสินค้าทุกวันไม่เว้นวันหยุด 7 วัน จันทร์ - อาทิตย์ - ตัดรอบ 12:30 ของทุกวัน สินค้าที่สั่งซื้อหลังจากเวลานี้จะถูกตัดรอบไปส่งในวันพรุ่งนี้ - ระยะเวลาในการจัดส่งโดยเฉลี่ยจะใช้เวลา 1-3 วัน ในการไปถึงคุณลูกค้า โดยนับจากวันที่สั่งซื้อ การออกใบกำกับภาษี/ใบเสร็จรับเงิน - ทางร้านจะออกได้เป็นใบเสร็จธรรมดา - ดาวน์โหลดได้จากระบบอัตโนมัติของร้านค้าได้เลย สะดวก และรวดเร็ว - สามารถทักแชทร้านค้าสำหรับข้อมูลเพิ่มเติม
