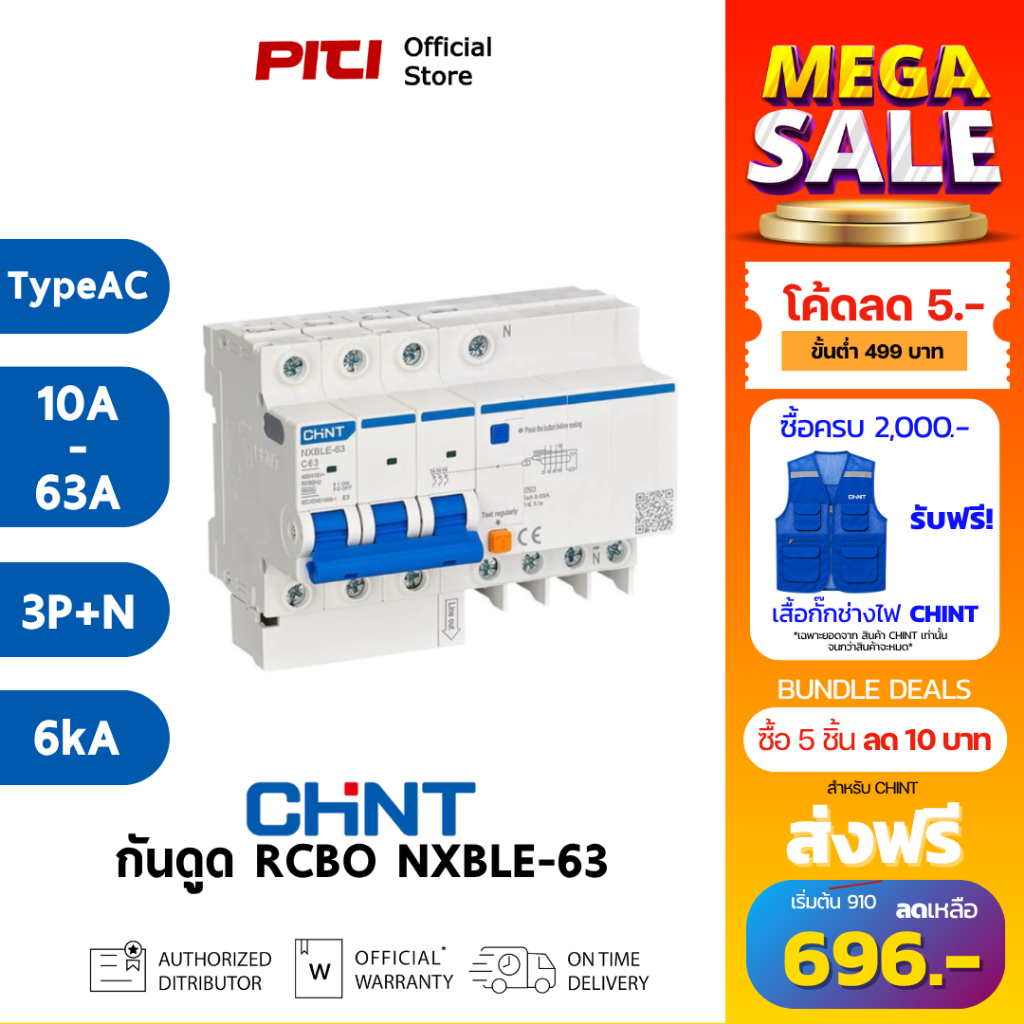

CHINT เบรคเกอร์กันดูด RCBO NXBLE-63 3P+N (10A-63A) 30mA Type AC 6kA ตัดกระแสไฟรั่ว+กระแสเกิน+ลัดวงจร

CHINT เบรคเกอร์กันดูด RCBO NXBLE-63 3P+N (10A-63A) 30mA Type AC 6kA อุปกรณ์ตัดกระแสไฟรั่ว+กระแสเกิน+ลัดวงจร CHINT RCBO NXBLE-63 เป็นอุปกรณ์ที่รวมการทำงาน กันดูด + กันไฟเกิน + กันลัดวงจร ในตัวเดียว ระบบไฟฟ้า 3 เฟส ความสามารถตัดทั้งสายไฟและนิวทรัล 3P+N เลือกกระแสได้ตั้งแต่ 10A–63A ค่าป้องกันไฟรั่ว 30mA (Type AC) ตัดทันทีเหมาะกับความปลอดภัยของคน ความสามารถตัดลัดวงจร 6kA เพียงพอ มีปุ่ม TEST ตรวจสอบระบบได้ง่าย เหมาะกับ ปลั๊ก, ห้องน้ำ, เครื่องใช้ไฟฟ้า เหมาะกับงานบ้าน อาคารพาณิชย์ และโรงงาน การทำงาน (Operating / Protection Principles) การป้องกัน ไฟรั่ว (RCD Function) เมื่อมีกระแสรั่วไหลจากสายไฟไปยังดิน (เช่น ผ่านร่างกายของคน) ระบบจะตรวจจับความต่างระหว่างกระแสไฟเข้าและออก ถ้าเกิน 30mA จะตัดวงจรทันทีภายใน ~0.03 วินาที เพื่อป้องกันการ ไฟดูด / ไฟช็อต การป้องกัน กระแสเกิน-ลัดวงจร (MCB Function) RCBO ตัวนี้ทำงานเหมือน MCB ทั่วไป คือ ป้องกันกระแสที่สูงเกินกำหนด (Overload) ป้องกันกระแสลัดวงจร ขั้นตอนการติดตั้งและวิธีการใช้งาน (Installation & Operation) ปิดเมนเบรกเกอร์หลักก่อนทำงานทุกครั้ง (Main Switch / Main MCCB) ตรวจสอบพิกัดไฟฟ้าให้ตรงกับระบบ แรงดัน: 415 V AC (สามเฟส) ตรวจสอบว่าตู้ไฟเป็น ระบบ 3 เฟส 4 สาย (L1 L2 L3 + N) เลือกกระแสให้เหมาะกับโหลด ติดตั้งบนราง DIN-rail35 มม. ต้องต่อสายให้ถูกขั้วเท่านั้น เพื่อให้ระบบกันดูดทำงานได้สมบูรณ์ ด้านไฟเข้า (LINE / SUPPLY) ▶ ต่อสาย L1, L2, L3, N จากแหล่งจ่ายเข้าขั้วด้านบนของ RCBO ด้านไฟออก (LOAD) ▶ ต่อสาย L1, L2, L3, N ไปยังโหลดหรือวงจรปลายทาง ขันสกรูให้แน่นทุกจุด / ตรวจสอบว่าสายไม่หลวม / ปิดฝาตู้ให้เรียบร้อยก่อนจ่ายไฟ การใช้งานในระบบไฟฟ้า (Electrical Application) การเปิด–ปิดวงจร ▶ โยกคันโยกขึ้น (ON) → จ่ายไฟเข้าวงจร ▶ โยกคันโยกลง (OFF) → ตัดไฟออกจากวงจร การทดสอบระบบกันดูด (TEST Button) บนตัว RCBO จะมีปุ่ม “TEST” วิธีทดสอบ ▶ เปิด RCBO ให้อยู่ตำแหน่ง ON ▶ กดปุ่ม TEST ▶ เบรกเกอร์ต้อง ตัดลงทันที ถ้าตัด = ระบบกันดูดทำงานปกติ ถ้าไม่ตัด = ห้ามใช้งาน ต้องเปลี่ยนอุปกรณ์ทันที กรณี RCBO ตัดเอง (Trip) RCBO จะตัดเมื่อเกิดเหตุการณ์ใดเหตุการณ์หนึ่ง ไฟรั่วเกิน 30mA โหลดเกินพิกัด ไฟลัดวงจร ขั้นตอนแก้ไข ▶ ปิด RCBO ▶ ตรวจสอบอุปกรณ์ไฟฟ้าและสายไฟ ▶ แก้ไขสาเหตุให้เรียบร้อย ▶ เปิด RCBO กลับมาใช้งาน ข้อดีและจุดเด่นอุปกรณ์ รวมฟังก์ชัน ป้องกันไฟรั่ว/ไฟดูด+ป้องกันกระแสเกินและลัดวงจร ครบในตัวเดียว เหมาะสำหรับระบบไฟฟ้า 3 เฟส + Neutral ปลอดภัยสูง สำหรับผู้ใช้งาน ตัดเมื่อมีกระแสรั่วเกิน 30mA ป้องกันวงจรไฟฟ้าได้ครบทุกเหตุการณ์ Earth Leakage / Overload / Short–Circuit ช่วยแยกวงจรได้อย่างอิสระ ถ้าวงจรใดเกิดการลัดวงจรหรือไฟรั่ว ระบบจะตัดเฉพาะจุดนั้น ใช้งานง่ายและบำรุงรักษาไม่ยุ่งยาก มีปุ่ม TEST สำหรับเช็คระบบ ขนาดกะทัดรัดและติดตั้งบนราง DIN ได้ง่าย ข้อควรระวัง / ข้อจำกัด ต้องต่อสาย L และ N ให้ครบและถูกขั้ว ห้ามใช้ Neutral ร่วมกับวงจรอื่น ตรวจจับได้เฉพาะ กระแสรั่วชนิด AC ต้องเลือกพิกัดกระแสให้เหมาะกับโหลด ควรทดสอบปุ่ม TEST เป็นประจำ ขนาด (Dimensions) ความกว้าง (Width): 117 มม. ความสูง (Height): 77 มม. ความลึก/ความยาว (Depth/Length): 54 มม. น้ำหนัก (Weight) : 0.44 กก. ข้อมูลทางเทคนิค (Technical Specifications) รุ่น : CHINT RCBO NXBLE-63 จำนวนโพล (Poles) : 3P+N (สามเฟส + นิวตรอน) Type : AC ความสามารถตัดลัดวงจร (Icn) : 6kA ช่วงกระแสพิกัด (In) : 10A-63A (ขึ้นกับโหลดที่ใช้) ระบบตัดกระแสรั่วที่ : 30mA (0.03A) ป้องกันไฟดูด/รั่วลงดินสำหรับคนทั่วไป แรงดันพิกัด (Rated Voltage) : 415 V AC (สามเฟส) วิธีติดตั้ง : ราง DIN Rail 35 มม การต่อระบบทั่วไป (Wiring Integration) 3Φ 4W SUPPLY (แหล่งจ่ายไฟ 3 เฟส 4 สาย) L1 L2 L3 N | | | | [Main MCCB / Switch] | | | | [ RCBO NXBLE-63 3P+N ] | | | | LOAD L1 L2 L3 N (โหลด) | Earth > Earth Bar (ต่อเข้าบัสกราวด์) การต่อสาย ด้านไฟเข้า (LINE / SUPPLY) ต่อสายจากเมนเข้าขั้วด้านบนของ RCBO L1 → L1 L2 → L2 L3 → L3 N → N ตรวจลำดับเฟสให้ตรงตามระบบ ด้านไฟออก (LOAD) ต่อสายออกจากขั้วด้านล่างของ RCBO ไปยังโหลด L1 / L2 / L3 / N ไปยังอุปกรณ์ปลายทาง Neutral ของโหลดต้องผ่าน RCBO เท่านั้น สายดิน (PE / Earth) ไม่ผ่าน RCBO ต่อจากโหลดเข้าที่ Earth Bar ในตู้โดยตรง อุปกรณ์ที่ใช้ร่วมกันได้ (Accessories & Compatible Devices) Consumer Unit ตู้คอนซูมเมอร์ยูนิต / ตู้ไฟฟ้า (Distribution Board) ราง DIN 35 mm สำหรับติดตั้ง RCBO ให้แน่นและมั่นคง Terminal Block / Busbar Bar (ชุดรางเชื่อมไฟ) เพื่อจัดระเบียบการเดินสายไฟในตู้ SPD ป้องกันแรงดันเกินจากฟ้าผ่า หรืออุปกรณ์ไฟฟ้าภายในอาคาร MCB / MCCB (สำหรับวงจรแยกอื่น ๆ) เมื่อออกแบบตู้ไฟ ไม่ได้ใช้ RCBO ทุกขั้ว RCD Tester สำหรับทดสอบความปลอดภัยของระบบ สรุป CHINT NXBLE-63 3P+N 30mA Type AC 6kA เบรกเกอร์รวมกันดูด กันไฟเกิน และกันลัดวงจรในตัวเดียว ปลอดภัย ใช้งานง่าย เหมาะกับบ้านและอาคารทั่วไป อุปกรณ์ตัวนี้ทำอะไรได้บ้าง? RCBO คือเบรกเกอร์ที่ รวม 3 การป้องกันไว้ในตัวเดียว กันไฟดูด / ไฟรั่ว (RCD) กันกระแสเกิน (Overload) กันลัดวงจร (Short Circuit)
