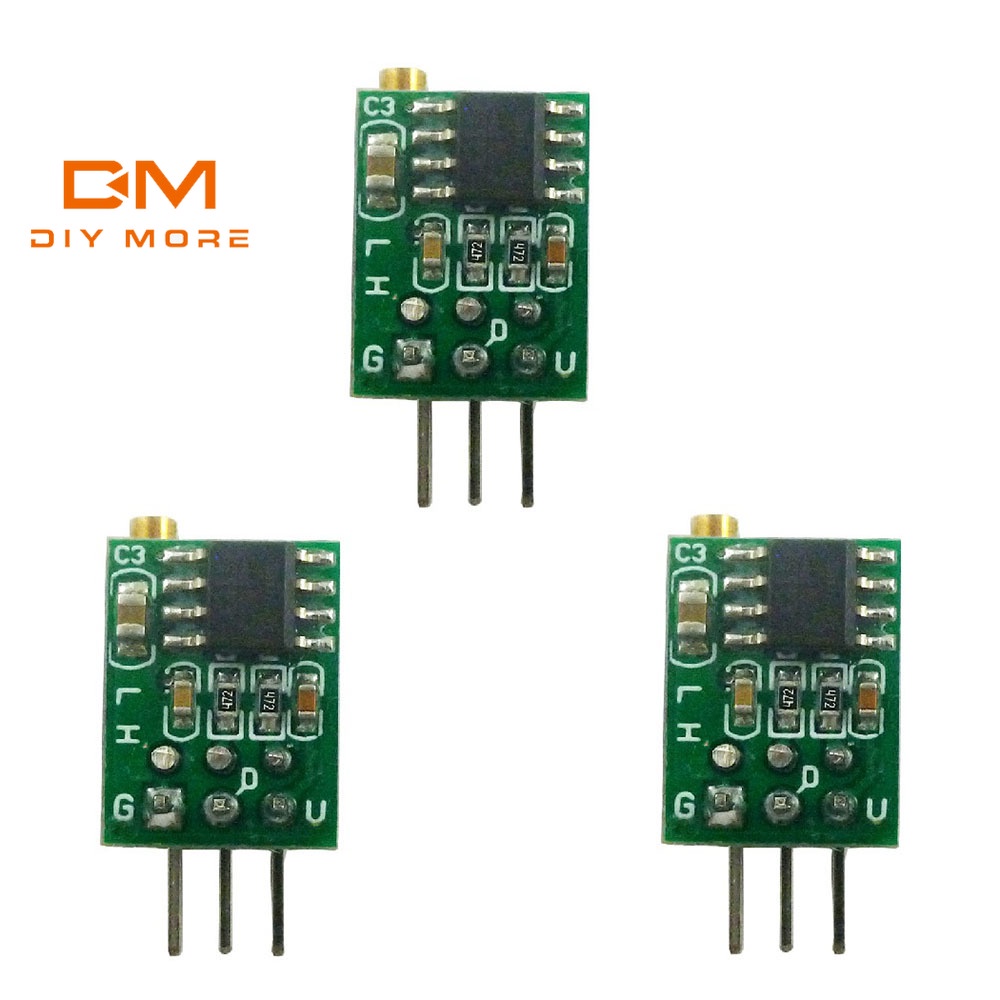

Diymore 1Hz-6Khz โมดูลเครื่องกําเนิดสัญญาณคลื่นสี่เหลี่ยม ปรับได้

คุณสมบัติ 1: การใช้งานที่หลากหลาย 2: ขนาดเล็ก 3: ใช้งานง่าย 4: ประสิทธิภาพที่มั่นคง 5: ช่วงการปรับสองช่วงเป็นอุปกรณ์เสริม: รุ่น L คือ 0.8Hz-60Hz; รุ่น H คือ 50Hz-6kHz คำอธิบายฟังก์ชัน: 1: ขั้วเอาต์พุตของสัญญาณคลื่นสี่เหลี่ยมเอาต์พุตแอมพลิจูดเท่ากับแรงดันไฟฟ้าอินพุตโดยประมาณ 2: รอบการทำงานเอาต์พุตไม่สามารถปรับได้และรอบการทำงานของสัญญาณเอาต์พุตมีเสถียรภาพโดยทั่วไป (50% -65%) ในระหว่างกระบวนการปรับความถี่ 3: ความถี่ถูกปรับด้วยโพเทนชิออมิเตอร์หลายเลี้ยวในตัวช่วงการปรับ: รุ่น L คือ 0.8Hz-60Hz; รุ่น H คือ 50Hz-6kHz ส่วนหัวพิน 4: 3P 2.54 มม แหล่งจ่ายไฟ: แรงดันไฟฟ้าคือ DC 5V-15V และกระแสไฟไม่โหลดประมาณ 3mA กระแสไฟขาออก: วงจรเอาต์พุตสามารถจมหรือจัดหาได้ถึง 200 mA การดำเนินการระบุว่าเป็นอุปทาน 5v ถึง 15V. เมื่อใช้แหล่งจ่ายไฟ 5 V ระดับเอาต์พุตจะเข้ากันได้กับอินพุต TTL ใช้: ใช้เป็นแหล่งสัญญาณในวงจร คำแนะนำ: 1. กำลังไฟฟ้าเข้าทำงาน 2. ยุติตัวเก็บประจุตัวกรองแหล่งจ่ายไฟด้วย 0.1uf ซึ่งมีเสถียรภาพมากขึ้น 3. ปรับโพเทนชิออมิเตอร์ตามเข็มนาฬิกาเพื่อเพิ่มความถี่และปรับทวนเข็มนาฬิกาโพเทนชิออมิเตอร์เพื่อลดความถี่ 4: ขนาด: 14 * 10.5 * 7.4 มม. (เล็กมาก) 5: น้ำหนัก: 1.4g ข้อสังเกต: 1. พารามิเตอร์ข้างต้นวัดที่ 5V แรงดันไฟฟ้าอื่น ๆ อาจแตกต่างกันไป 2. ผลิตภัณฑ์นี้ไม่ใช่วงจรที่มีความแม่นยำและไม่เหมาะสำหรับความแม่นยำสูง รายการ 1 * เครื่องกำเนิดสัญญาณความถี่ที่ปรับได้
