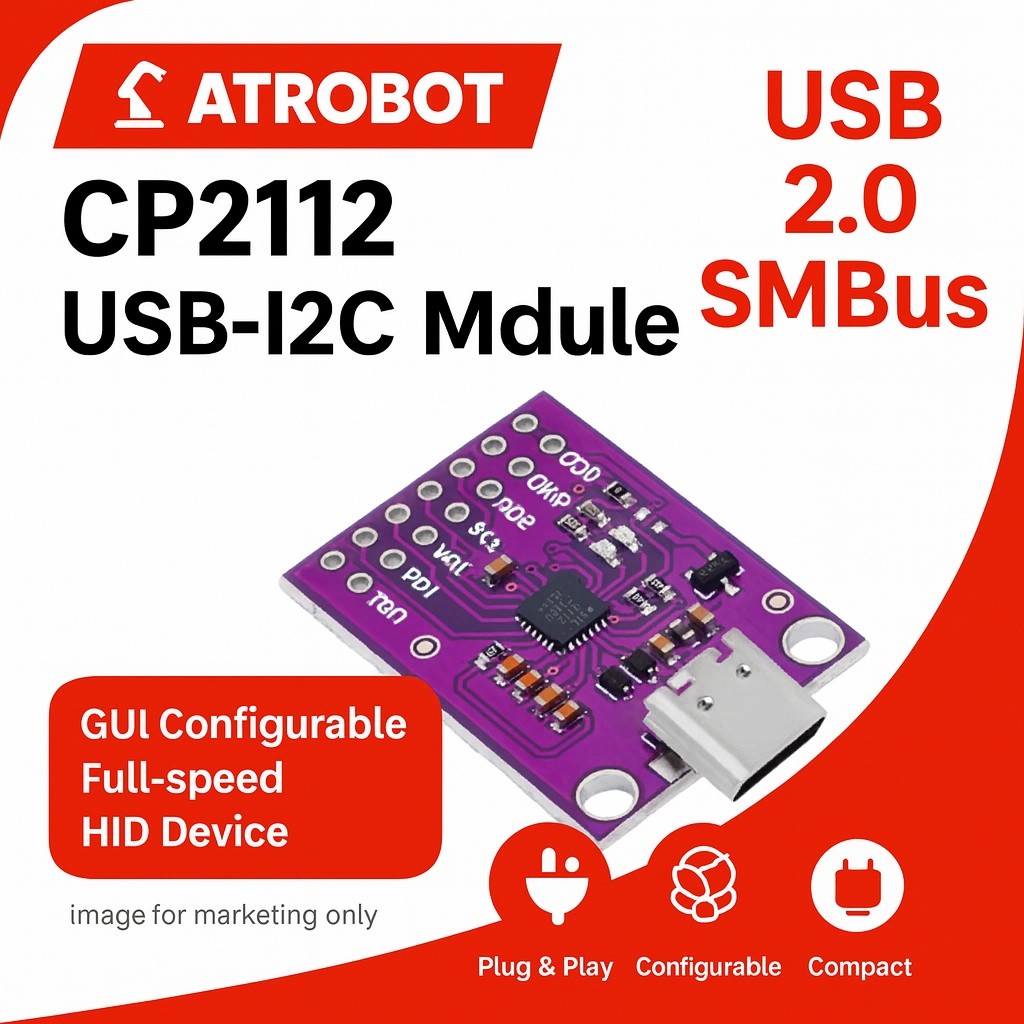

CP2112 USB-I2C/SMBus บอร์ดแปลง HID, GPIO 8 ขา, USB 2.0 12Mbps, ไฟ 4-5.25v/3.0-3.6v, 29.5x21.3มม, Micro-USB Port

CP2112 USB to SMBus Bridge Controller Board คุณสมบัติของสินค้า: - รวมคอนโทรลเลอร์ฟังก์ชัน USB 2.0 แบบ full-speed, ทรานซีฟเวอร์, ออสซิลเลเตอร์ และขา General Purpose Input/Output (GPIO) จำนวน 8 ขา - รองรับการตั้งค่าด้วยโปรแกรมการกำหนดค่าผ่านกราฟิก (GUI configurator) สำหรับการปรับแต่งค่าทั้งหมด - ทำงานเป็นอุปกรณ์มาตรฐานประเภท HID class ไม่ต้องพัฒนาซอฟต์แวร์เฟิร์มแวร์และไดรเวอร์เพิ่มเติม ช่วยให้เชื่อมต่อ USB ได้อย่างรวดเร็วและง่ายดาย ข้อมูลทางเทคนิค: - USB Bus Power Supply: 4.0V ถึง 5.25V - Self-Powered Supply Voltage: 3.0V ถึง 3.6V - ช่วงแรงดัน Input/Output: 1.8V ถึง VDD - อุณหภูมิขณะทำงาน: -40°C ถึง 85°C - มีวงจร power-on reset ในตัว พร้อมเรกูเลเตอร์บนชิปจ่ายไฟ 3.45V - สอดคล้องกับมาตรฐาน USB Specification Version 2.0; รองรับ Full-Speed (12Mbps) - สถานะ USB suspend แสดงผลผ่านขา SUSPEND - มี ROM แบบ one-time programmable (OTP) ขนาด 194 ไบต์ สำหรับข้อมูลผลิตภัณฑ์ที่กำหนดเอง - บัฟเฟอร์ข้อมูล SMBus ขนาด 512 ไบต์ พร้อมความสามารถในการกำหนดค่าอัตรานาฬิกาได้ - รองรับการตั้งค่าที่อยู่เป็น slave ด้วยที่อยู่ 7 บิต สำหรับ CP2112 การเชื่อมต่อและการกำหนดค่า: - ขา GPIO กำหนดให้เป็น input หรือ output ได้ และเลือกรูปแบบ open-drain หรือ push-pull output ได้ - เอาต์พุตสัญญาณนาฬิกาสำหรับอุปกรณ์ภายนอกกำหนดค่าได้ระหว่าง 48MHz ถึง 94kHz - สามารถควบคุม LED เพื่อติด/ดับ ขณะใช้งาน SMBus read/write ลักษณะทางกายภาพ: - ขนาดโมดูล: 29.5mm x 21.3mm พร้อมรูยึด M3 จำนวน 2 รู และพอร์ต Micro-USB หญิง การประยุกต์ใช้งาน: - เหมาะสำหรับคอนโทรลเลอร์แบบพกพา กุญแจความปลอดภัย USB และ data logger การจัดขาอุปกรณ์: - VCC, GND, SDA, SCL, อาจมี INTA (ระบุว่า MAK), INT, RST รายละเอียดชิ้นส่วน: - บอร์ดประกอบด้วยขั้วต่อ Micro-USB สำหรับเชื่อมต่อกับโฮสต์ USB และขาแบบ through-hole หลายขาเพื่อให้ต่อร่วมกับอุปกรณ์ภายนอกได้สะดวก หมายเลขรุ่น/รหัสชิ้นส่วน: - ชิพรหัสหลักถูกระบุว่า “12C 1217” ใช้เป็นข้อมูลอ้างอิงในการสั่งซื้อหรือสอบถามข้อมูล (หมายเหตุ: คำอธิบายนี้สรุปข้อมูลลักษณะทางกายภาพและข้อมูลทางเทคนิคจากภาพสินค้า) CP2112 USB to SMBus Bridge Controller Board Product Features: - Integrates a full-speed USB 2.0 function controller, transceiver, oscillator, and 8 general-purpose input/output (GPIO) pins. - Supports configuration via a graphic user interface (GUI) configurator for complete parameter customization. - Operates as a standard HID class device; no additional firmware or driver software development required, enabling fast and easy USB connectivity. Technical Specifications: - USB Bus Power Supply: 4.0V to 5.25V - Self-Powered Supply Voltage: 3.0V to 3.6V - Input/Output Voltage Range: 1.8V to VDD - Operating Temperature: -40°C to 85°C - On-chip power-on reset circuitry and integrated 3.45V regulator - Compliant with USB Specification Version 2.0; supports Full-Speed (12Mbps) - USB suspend state indicated via SUSPEND pin - Includes 194-byte one-time programmable (OTP) ROM for custom product information - 512-byte SMBus data buffer with programmable clock frequency - Supports slave address configuration using a 7-bit address for CP2112 Connections and Configuration: - GPIO pins can be set as input or output, with selectable open-drain or push-pull output modes - Programmable output clock signal for external devices, adjustable from 48MHz down to 94kHz - Supports LED control for on/off indication during SMBus read/write operations Physical Characteristics: - Module dimensions: 29.5mm x 21.3mm with two M3 mounting holes and a female Micro-USB port Applications: - Suitable for portable controllers, USB security keys, and data loggers Pin Layout: - VCC, GND, SDA, SCL, possibly INTA (marked as MAK), INT, RST Component Details: - The board includes a Micro-USB connector for connection to the USB host and multiple through-hole pins f วิธีการใช้สินค้า กรุณาศึกษาและทำความเข้าใจวิธีการใช้งานสินค้าอย่างละเอียดก่อนการสั่งซื้อ - คำแนะนำ: สินค้าในร้านส่วนใหญ่สามารถค้นหาชื่อรุ่น + วิธีการใช้งาน ผ่านอินเทอร์เน็ตได้ เช่น บน YouTube หรือเว็บไซต์ต่าง ๆ ซึ่งมักจะมีคำแนะนำและวิธีการใช้งานให้พร้อม - การแก้ปัญหาเบื้องต้น: หากพบปัญหาการใช้งานและสงสัยว่าอาจเกิดจากโมดูล ให้ลองสลับโมดูลกับที่เหมือนกันจากสินค้าร้านอื่นหรือจากชุดอุปกรณ์อื่น หากเปลี่ยนแล้วสามารถใช้งานได้ แสดงว่าปัญหาอาจมาจากโมดูลเดิม ให้ทำเรื่องเคลม หากเปลี่ยนแล้วยังใช้งานไม่ได้ ปัญหาอาจเกิดจากการเชื่อมต่อหรือโค้ดโปรแกรม เงื่อนไขการรับประกันสินค้า - สินค้ามีการรับประกันระยะเวลา 14 วัน นับจากวันที่ได้รับสินค้า - สินค้ามีการรับประกันระยะเวลา 30 วัน! สำหรับสินค้าที่หน้าปกมีคำว่า ATROBOT - เปลี่ยนฟรีทันที (เฉพาะความเสียหายจากโรงงานเท่านั้น ) เงื่อนไข: สินค้าต้องไม่มีรอยไหม้ หรือร่องรอยการใช้งานผิดที่ส่งผลให้สินค้าเสียหาย การตัดรอบและการจัดส่งสินค้า - ทางร้านจัดส่งสินค้าทุกวันไม่เว้นวันหยุด 7 วัน จันทร์ - อาทิตย์ - ตัดรอบ 12:30 ของทุกวัน สินค้าที่สั่งซื้อหลังจากเวลานี้จะถูกตัดรอบไปส่งในวันพรุ่งนี้ - ระยะเวลาในการจัดส่งโดยเฉลี่ยจะใช้เวลา 1-3 วัน ในการไปถึงคุณลูกค้า โดยนับจากวันที่สั่งซื้อ การออกใบกำกับภาษี/ใบเสร็จรับเงิน - ทางร้านจะออกได้เป็นใบเสร็จธรรมดา - ดาวน์โหลดได้จากระบบอัตโนมัติของร้านค้าได้เลย สะดวก และรวดเร็ว - สามารถทักแชทร้านค้าสำหรับข้อมูลเพิ่มเติม
