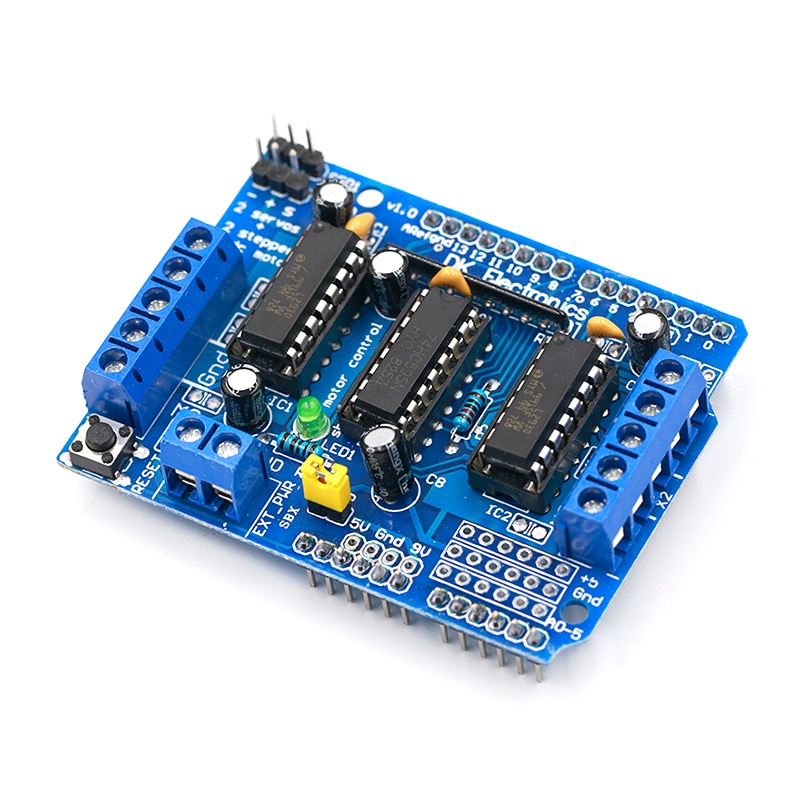

โมดูลควบคุมมอเตอร์ Arduino L293D

ใบสมัคร: - Arduino motor shield L293D motor control Module: เป็นเกราะป้องกันส่วนขยายสำหรับบอร์ด arduino ใช้เพื่อควบคุมมอเตอร์กระแสตรงมอเตอร์สเต็ปและเซอร์โวทุกชนิด - โมดูลได้รับการออกแบบอย่างกะทัดรัดเข้ากันได้กับบอร์ด Arduino จำนวนมากเช่น Arduino uno R3, Leonardo, Mega2560 วิธีนี้ช่วยให้คุณควบคุมเครื่องยนต์ได้อย่างรวดเร็ว - ส่วนประกอบโมดูลคอนโทรลเลอร์โมดูลควบคุมมอเตอร์ L293D: + มอเตอร์เซอร์โว 2 ตัว + มอเตอร์กระแสตรง 4 ตัว (M1, M2, M3, M4) ในทิศทางที่แตกต่างกัน (มอเตอร์แต่ละตัวสามารถหมุนได้ 1 ทิศทางไปข้างหน้า / ข้างหลังขึ้นอยู่กับผู้ใช้) ผ่านสะพาน 4 H ของกระแสไฟฟ้า 2 Ic L293D 600mA (สูงสุด 1.2a) + มอเตอร์ขั้นตอนขั้วเดียว 2 ตัว (ไม่ใช้ขั้วโลก) หรือสองขั้ว) ข้อกำหนดทางเทคนิค: แรงดันไฟฟ้า: 5V-24V (แนะนำ 12V) - ปัจจุบันไม่มีโหลด: 10mA เอาต์พุต: เอาต์พุต 4 ตัวควบคุมมอเตอร์กระแสตรง 4 ตัวแจ็คควบคุมเซอร์โว 2 ตัว ส่วนประกอบหลักของโมดูลควบคุมมอเตอร์ L293D: (ภาพที่ 5) - แหล่งจ่ายไฟ: - เอาต์พุต 4 ตัวที่สอดคล้องกับมอเตอร์ 4 ตัว - แจ็คควบคุมเซอร์โว 2 ตัว วัสดุ: คำแนะนำสำหรับการใช้งาน: ดูที่หน้า arduino.vn: ลิงค์ http://arduino.vn/bai-viet/429-lam-du-xe-voi-module-dieu-khien-dong-co-l293d #โมดูล #บทความ #การควบคุม #ไดนามิก #กล้ามเนื้อ #L293d #มอเตอร์ #L293 #เซอร์โว
