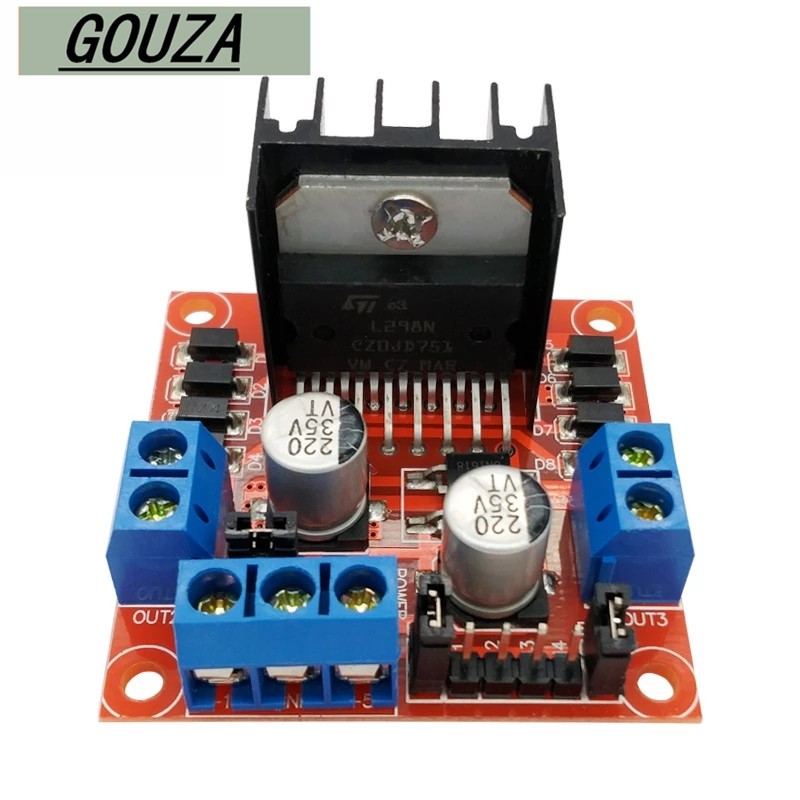

L298N มอเตอร์โมดูลไดรฟ์บอร์ด DC stepper มอเตอร์หุ่นยนต์รถสมาร์ท SUNLEPHANT

ชื่อโมดูล: โมดูลไดรฟ์มอเตอร์สะพาน H คู่ โหมดการทำงาน: ไดรฟ์ H-bridge (สองทาง) ชิปควบคุมหลัก: L298N แรงดันลอจิก: 5V แรงดันไฟฟ้าในการขับขี่: 5V-35V ลอจิกปัจจุบัน: 0mA-36mA ไดรฟ์ปัจจุบัน: 2A (MAX สะพานเดียว) อุณหภูมิในการจัดเก็บ: -20 ° C ถึง +135 ° C กำลังไฟสูงสุด: 25W น้ำหนัก: 30g ขนาดอุปกรณ์ต่อพ่วง: 43 * 43 * 27 มม คุณสมบัติ: โมดูลนี้ใช้ L298N ของ บริษัท ST เป็นชิปไดรเวอร์หลักซึ่งมีความสามารถในการขับขี่ที่แข็งแกร่งการสร้างความร้อนต่ำและความสามารถในการป้องกันการรบกวนที่แข็งแกร่ง โมดูลนี้สามารถใช้ 78M05 ในตัวเพื่อรับพลังงานผ่านส่วนแหล่งจ่ายไฟของไดรฟ์ แต่เพื่อหลีกเลี่ยงความเสียหายของชิปควบคุมแรงดันไฟฟ้าเมื่อใช้แรงดันไฟฟ้าของไดรฟ์มากกว่า 12V โปรดใช้แหล่งจ่ายไฟลอจิก 5V ภายนอก โมดูลนี้ใช้ตัวเก็บประจุตัวกรองความจุขนาดใหญ่และไดโอดป้องกันล้อฟรีเพื่อปรับปรุงความน่าเชื่อถือ โมดูลนี้มีให้ในเกมทั้งหมดโปรดถ่ายภาพโดยตรงขอบคุณ ข้อควรระวัง: 1. เมื่อแรงดันไฟฟ้าในการขับขี่ของคุณ (ภาพด้านบนคืออินพุต 12V ช่วงอินพุตที่ยอมรับได้จริงคือ 7-12V) คือ 7V-12V คุณสามารถเปิดใช้งานแหล่งจ่ายไฟลอจิก 5V บนบอร์ดหลังจากใช้แหล่งจ่ายไฟ 5V บนบอร์ดแล้ว + 5V ใน อินเทอร์เฟซ อย่าป้อนแรงดันไฟฟ้าไปยังแหล่งจ่ายไฟ แต่สามารถวาด 5V สำหรับใช้ภายนอกได้ (นี่เป็นแอปพลิเคชั่นปกติ!) 2. เมื่อแรงดันไฟฟ้าในการขับขี่สูงกว่า 12V น้อยกว่าหรือเท่ากับ 24V (คู่มือชิปรองรับได้ถึง 35V แต่จากประสบการณ์การใช้งานแบบอนุรักษ์นิยม 298 การรองรับแรงดันไฟฟ้าสูงสุดถึง 24V นั้นยอดเยี่ยมมาก!) เพื่อขับเคลื่อนมอเตอร์ที่มีแรงดันไฟฟ้า 18V ขั้นแรกต้องถอดฝาจัมเปอร์ที่มีเอาต์พุต 5V ออนบอร์ดออก จากนั้นเปิดใช้งาน 5V5V นอกพอร์ตเอาต์พุต 5V เพื่อเปิดใช้งานสัญญาณควบคุมที่มีระดับ 5V เมื่ออินพุตสัญญาณนี้ถูกต้องและแหล่งจ่ายไฟในโมดูลไดรฟ์มอเตอร์เป็นปกติโมดูลไดรฟ์มอเตอร์จะส่งกระแสไฟออก มิฉะนั้นจะไม่มีกระแสไฟฟ้าบนมอเตอร์แม้ว่าแหล่งจ่ายไฟจะเป็นปกติ แรงดันไฟฟ้าจ่ายพลังงานให้กับวงจรลอจิกภายใน L298N (เป็นการปรบมือแบบไม่ธรรมดา
