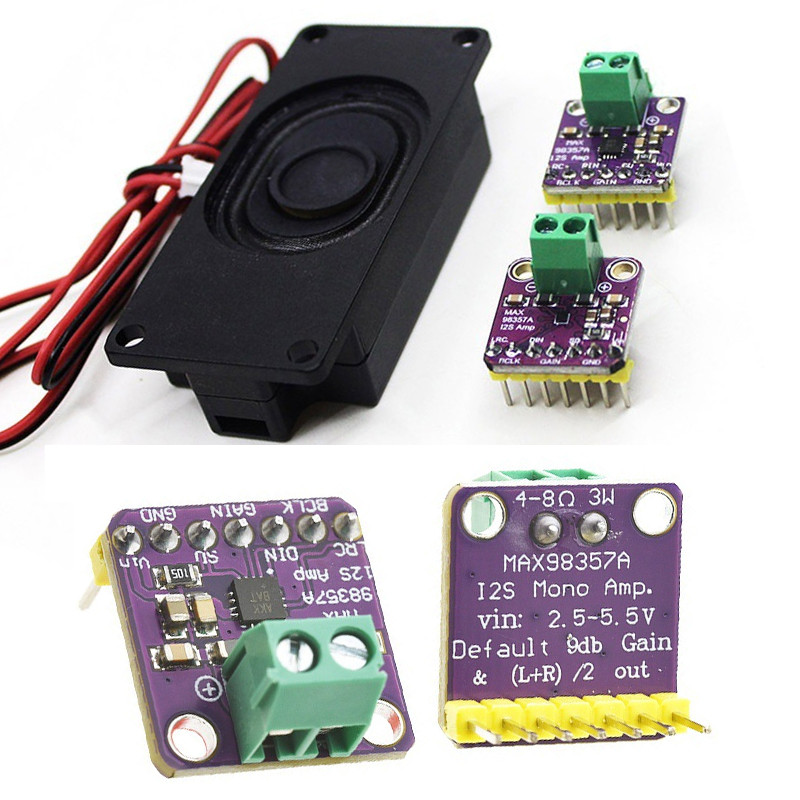

MAX98357A I2S โมดูลเครื่องขยายเสียง, Filterless Class D Amplifier, ESP32 Audio Breakout Board, Digital I2S DAC ถอดรหัส, 3W Mono Amp สําหรับ Raspberry Pi Arduino, DIY ลําโพงบลูทูธ

โปรดทราบว่าโมดูลแผงวงจรนี้เป็นส่วนประกอบระดับมืออาชีพที่มีไว้สำหรับผู้ใช้ที่มีความเชี่ยวชาญทางเทคนิคที่เกี่ยวข้อง เรามุ่งมั่นที่จะจัดหาฮาร์ดแวร์คุณภาพสูงมีเสถียรภาพและเอกสารทางเทคนิคที่จำเป็นให้กับคุณ อย่างไรก็ตามโปรดเข้าใจว่าการพัฒนาหรือการปรับแต่งเพิ่มเติมอยู่นอกขอบเขตของบริการสนับสนุนของเรา 【คุณสมบัติของสินค้า】 ความเที่ยงตรงสูง & ตัวกรองการออกแบบ:​ ใช้ชิป MAX98357A ดั้งเดิมเพื่อมอบประสิทธิภาพเสียง Class AB ด้วยประสิทธิภาพของ Class D การควบคุมอัตราขอบที่ซับซ้อนช่วยให้สามารถใช้งานแบบไม่มีตัวกรองลดส่วนประกอบภายนอกและทำให้การออกแบบวงจรของคุณง่ายขึ้น ความเข้ากันได้ของไมโครคอนโทรลเลอร์ที่ไร้รอยต่อ:​ ออกแบบมาเพื่อการผสานรวมอย่างง่ายดายกับบอร์ดพัฒนายอดนิยม รองรับอินพุตเสียงดิจิตอล I2S และเข้ากันได้กับโครงการ ESP32, ESP8266, Raspberry Pi และ Arduino โดยไม่ต้องใช้นาฬิกามาสเตอร์ภายนอก (MCLK) การกำหนดค่าพลังงานและกำไรที่ยืดหยุ่น:​ รองรับแรงดันไฟฟ้าที่ใช้งานได้กว้าง 2.5V ถึง 5.5V สามารถปรับเกนได้อย่างง่ายดายถึง 3dB, 6dB, 9dB, 12dB หรือ 15dB ผ่านพิน GAIN เพื่อให้เหมาะกับระดับแหล่งสัญญาณเสียงที่แตกต่างกัน การเชื่อมต่อที่กะทัดรัดและอเนกประสงค์:​ การออกแบบ PCB ขนาดกะทัดรัดพร้อมส่วนหัวพินมาตรฐานเพื่อความสะดวกในการติดตั้งขนมปังหรือ PCB คุณสมบัติการออกแบบ PCB ขนาดกะทัดรัดพร้อมหัวต่อพินมาตรฐานเพื่อความสะดวกในการติดตั้งบนกระดานขนมปังหรือ PCB รองรับทั้งขั้วต่อลำโพง PH2.0 และการบัดกรีโดยตรง (รูแสตมป์) สำหรับสายลำโพงรองรับลำโพงแบบพาสซีฟ 4Ω หรือ 8Ω เสียงต่ำ: การป้องกันที่แข็งแกร่งและเสียงรบกวนต่ำ:​ วงจรลดการคลิกและป๊อปในตัวช่วยให้มั่นใจได้ว่าการเริ่มต้นเสียงที่สะอาดและปิดเครื่อง ชิปประกอบด้วยการป้องกันความร้อนในตัวและการป้องกันไฟฟ้าลัดวงจรเพื่อเพิ่มความทนทานและความน่าเชื่อถือ รายละเอียดสินค้า【 Specification 】 ชิปแกนหลัก:​ แม็กซ์ 98357A อินเทอร์เฟซเสียง:​ I2S แรงดันไฟฟ้า:​ 1.3V - 5V กำลังขับ:​ โหลดสูงสุด 3.2W @ 4Ω (อุปทาน 5V), โหลด 1.8W @ 8Ω อัตราการสุ่มตัวอย่าง:​ ความเร็วสูง 8kHz - 96kHz กำไรที่เลือกได้:​ 3dB / 6dB / 9dB / 9dB / 12dB / 15dB ประสิทธิภาพ:​ มากถึง 92% (RL = 8Ω, POUT = 1W) กำไรเสริมห้าพิน: 3db, 6db, 9db, 12db, 15db การคลิกและการปราบปรามที่ยอดเยี่ยม ในฐานะที่เป็นบอร์ดแท็ปที่ประกอบและทดสอบแล้วพร้อมหัวเสริมขนาดเล็กและบอร์ดแพทช์ 3.5 มม. หากคุณต้องการเชื่อมต่อหัวเข้ากับขั้วเชื่อมให้เชื่อมบางส่วน ต้องใช้อินพุตเสียงดิจิตอล I2s มาตรฐานและไม่เพียง แต่ถอดรหัสเป็นสัญญาณอะนาล็อกเท่านั้น แต่ยังขยายลงในลำโพงโดยตรงอีกด้วย สมบูรณ์แบบสำหรับการเพิ่มเสียงขยายขนาดกะทัดรัดใช้เวลาพัก 2 ครั้ง (I2sDAC + AMP) และรวมเข้าด้วยกันเป็นหนึ่งเดียว ในโปรโตคอลเสียงดิจิตอลที่ใช้ในการส่งข้อมูลเสียงบนแผงวงจร ชิปและโปรเซสเซอร์ระดับไฮเอนด์จำนวนมากจัดการเสียงทั้งหมดในรูปแบบดิจิตอล I2s จากนั้นเพื่อที่จะป้อนข้อมูลหรือเอาท์พุทข้อมูลสามหรือสี่พิน (อินพุตข้อมูลเอาต์พุตข้อมูล, บิตนาฬิกาและการเลือกช่องสัญญาณซ้ายและขวา) จะถูกใช้ โดยปกติแล้วสำหรับอุปกรณ์เครื่องเสียงจะมีชิป DAC ที่ใช้ I2 และแปลงเป็นสัญญาณอะนาล็อกที่สามารถขับชุดหูฟังได้ เครื่องขยายเสียงโมโนขนาดเล็กนี้มีประสิทธิภาพอย่างน่าประหลาดใจ - สามารถส่งกำลังไฟ 3.2 วัตต์ไปยังลำโพงอิมพีแดนซ์ 4 โอห์ม (กำลังไฟ 5 โวลต์ THD 10%) ภายในไมโครชิปเป็นตัวควบคุมระดับ D ที่สามารถใช้งานระหว่าง 2.7V ถึง 5.5Vdc เนื่องจาก AMP เป็นคลาส D จึงมีประสิทธิภาพสูงและสมบูรณ์แบบสำหรับโครงการแบบพกพาและใช้พลังงานจากแบตเตอรี่ มันมีการป้องกันความร้อนในตัวและการป้องกันกระแสเกิน แต่เราแทบจะไม่สามารถบอกได้ว่ามันร้อนขึ้น อินพุตเสียงเป็นมาตรฐาน I2s และสามารถใช้ข้อมูลตรรกะ 3.3V หรือ 5V เอาต์พุตเป็น "สะพาน" ซึ่งหมายความว่าพวกเขาเชื่อมต่อโดยตรงกับเอาต์พุตแทนที่จะต่อสายดิน เอาต์พุตเป็นเอาต์พุตเป็นการมอดูเลตความกว้างคลื่นสี่เหลี่ยม ~ 300kHz ซึ่งจะ "เฉลี่ยออก" โดยขดลวดลำโพง - ไม่มีการได้ยินความถี่สูง ทั้งหมดนี้หมายความว่าคุณไม่สามารถเชื่อมต่อเอาต์พุตกับเครื่องขยายเสียงอื่นได้ควรขับเคลื่อนลำโพงโดยตรง มีหมุดยึดที่สามารถปรับเปลี่ยนกำไรได้ โดยค่าเริ่มต้นเครื่องขยายเสียงจะให้กำไร 9 เดซิเบล พินกำไรสามารถตั้งค่าเป็น 3db, 6db, 9db, 12db หรือ 15db ได้โดยตรงโดยเชื่อมต่อตัวต้านทานแบบดึงขึ้นหรือตัวต้านทานแบบดึงลงหรือเดินสายไฟ หมุดปิด / โหมดสามารถใช้เพื่อใส่ชิปในสถานะปิดเครื่องหรือตั้งค่าช่องสัญญาณเสียง I2s ที่เชื่อมต่อกับลำโพงผ่านท่อ โดยค่าเริ่มต้นเครื่องขยายเสียงจะส่งออก (L + R) / 2 สเตอริโอผสมกับเอาต์พุตโมโน โดยการเพิ่มตัวต้านทานคุณสามารถเปลี่ยนเป็นเอาต์พุตไปทางซ้ายหรือขวา เหมาะสำหรับ Raspberry Pi, Arduino Zero และไมโครคอนโทรลเลอร์หรือไมโครคอมพิวเตอร์อื่น ๆ ที่มีเอาต์พุตเสียง I2s 【ประกาศ】 1. เนื่องจากความแตกต่างระหว่างจอภาพผลิตภัณฑ์จริงอาจแตกต่างกันเล็กน้อยเนื่องจากความแตกต่างระหว่างจอภาพผลิตภัณฑ์จริงอาจได้รับรูปภาพ 2. โปรดให้ค่าเบี่ยงเบนการวัดด้วยตนเองเล็กน้อยสำหรับข้อมูล 1 ซม. = 0.39 ''. 3. ทันทีที่การจัดวางคำสั่งซื้อสินค้าของคุณจะถูกจัดส่งไปยังคลังสินค้าของแพลตฟอร์มและเวลาในการจัดส่งทั้งหมดอยู่นอกเหนือการควบคุมของเราขึ้นอยู่กับการจราจรและสภาพอากาศ
