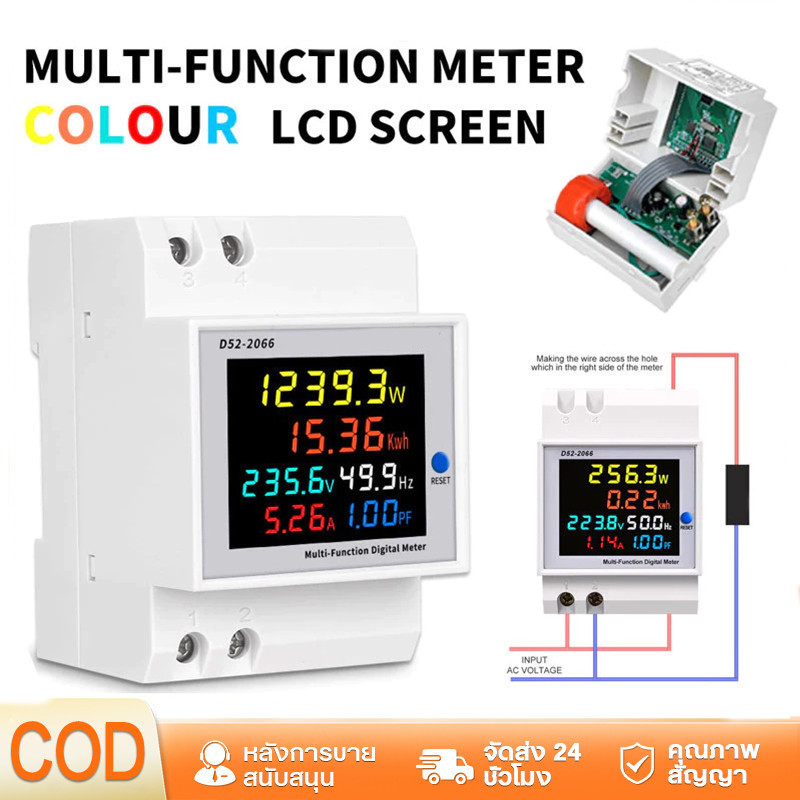

COD เครื่องวัดแรงดันไฟฟ้าความถี่ D52-2066 6IN1 din rail AC monitor 110V 220V 380V 100A KWH

ชื่อสินค้า: มิเตอร์วัดค่าไฟฟ้าอเนกประสงค์แบบติดตั้งบนราง DIN รุ่น D52-2066 (หน้าจอสี LCD ความละเอียดสูง) คู่มือการใช้งาน มิเตอร์วัดค่าไฟฟ้าอเนกประสงค์รุ่น D52-2066 เป็นอุปกรณ์ที่แสดงค่าพารามิเตอร์ทางไฟฟ้า 6 ค่าพร้อมกัน ได้แก่ แรงดันไฟฟ้ากระแสสลับ, กระแสไฟฟ้ากระแสสลับ, กำลังงานจริง, ตัวประกอบกำลัง, ความถี่ และพลังงานไฟฟ้า โดยใช้หน้าจอ LCD สีความละเอียดสูงแบบมุมมองกว้าง แสดงผลลัพธ์การวัดอย่างชัดเจนและแม่นยำ สเปคเทคนิคหลัก ความแม่นยำในการวัด: ±1% ของค่าที่อ่านได้ + 2 หลัก ช่วงการวัด: แรงดันไฟฟ้ากระแสสลับ: AC 40.0–300.0V (หรือ AC 250.0–450.0V — โปรดเลือกช่วงที่เหมาะสมตอนสั่งซื้อ) กระแสไฟฟ้ากระแสสลับ: AC 0–100.0A (ความละเอียดการแสดงผล 0.01A) ความถี่: 45.0Hz–65.0Hz ตัวประกอบกำลัง: 0.00–1.00 PF กำลังงานจริง: ช่วงวัด 0–45000W (ความละเอียด 0.1W สำหรับค่า 0–9999.9W, 1W สำหรับค่าสูงกว่า) พลังงานไฟฟ้า: ช่วงวัด 0–99999kWh (ความละเอียด 0.01kWh สำหรับ 0–999.99kWh, 0.1kWh สำหรับ 1000.0–9999.9kWh, 1kWh สำหรับ 10000.0–99999kWh) ความเร็วในการวัด: ประมาณ 2 ครั้ง/วินาที ขนาดภายนอก: 54×80×64 มม. (ใช้พื้นที่ติดตั้งเท่ากับเบรกเกอร์ 3P) วิธีติดตั้ง: ติดตั้งบนราง DIN วิธีใช้งานและการต่อสาย ต่อแรงดันไฟฟ้าที่ต้องการวัดเข้ากับขั้วต่อหมายเลข 1 และ 2 ด้านล่างซ้ายของมิเตอร์ สำหรับหม้อแปลงกระแสแบบในตัว (ตามรูปที่ 1): สอดสายไฟ ผ่านรูวงกลมด้านล่างของมิเตอร์ ทิศทางการสอดสายสามารถเลือกได้ตามความสะดวก (จากล่างขึ้นบน หรือ บนลงล่าง) ไม่ส่งผลต่อผลการวัด สำหรับหม้อแปลงกระแสแบบแยก (ตามรูปที่ 2): ต่อสายจากขั้วทุติยภูมิของหม้อแปลงกระแสเข้ากับขั้วต่อหมายเลข 3 และ 4 ด้านบนซ้ายของมิเตอร์ แล้วสอดสายไฟ ผ่านรูวงกลมของหม้อแปลงกระแส เหมาะสำหรับ: บ้าน, โรงงาน, สำนักงาน, ระบบโซลาร์เซลล์, การตรวจสอบการใช้พลังงาน ข้อดี: แสดงผลชัดเจน, วัดค่าได้ครบถ้วน, ติดตั้งง่าย, ใช้พื้นที่น้อย, ทนทาน คำแนะนำ: โปรดตรวจสอบช่วงแรงดันไฟฟ้าที่ต้องการก่อนสั่งซื้อ เพื่อให้ได้รุ่นที่เหมาะสมกับการใช้งานของคุณ
