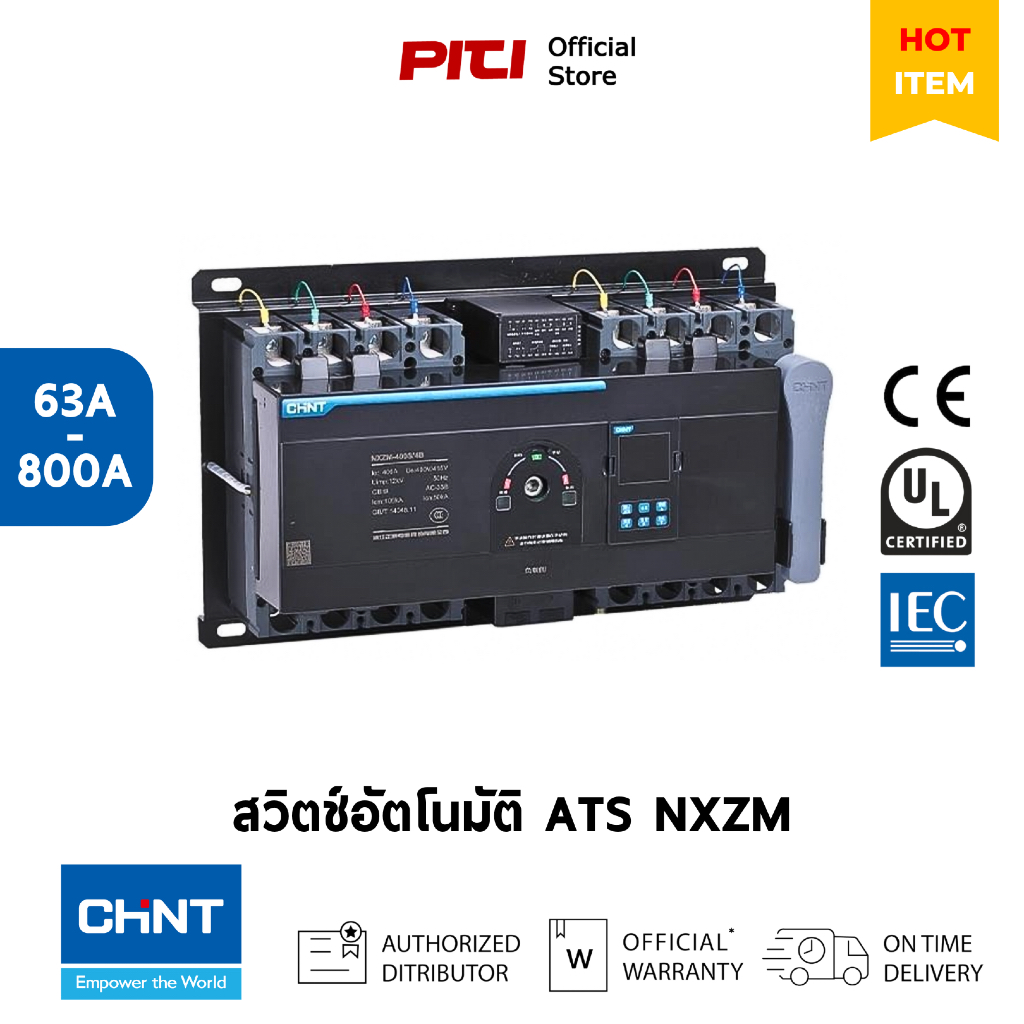

CHINT สวิตช์อัตโนมัติ NXZM 3P 4P 63A - 800A 400/415V ATS Automatic Transfer Switch

CHINT สวิตช์อัตโนมัติ NXZM 3P 4P 63A - 800A 400/415V ATS Automatic Transfer Switch NXZ(H)B、 NXZ(H)M ATS ซีรีส์ 1. ทั่วไป 1.1 ขอบเขตการใช้งาน 1.1.1 อุปกรณ์สวิตช์ถ่ายโอนอัตโนมัติซีรีส์ NXZ(H)B/NXZ(H)M อุปกรณ์นี้ใช้ได้กับกริดแหล่งจ่ายไฟแบบสามเฟสสี่สายซ้ำกันของ AC 50/60Hz แรงดันไฟฟ้าที่กำหนด 400V/415V และต่ำกว่า กระแสไฟฟ้าที่กำหนด 800A และสามารถสลับวงจรโหลดหนึ่งหรือหลายวงจรจากแหล่งจ่ายไฟหนึ่งไปยังอีกแหล่งหนึ่งเพื่อให้แน่ใจว่าวงจรโหลดมีแหล่งจ่ายไฟปกติ 1.1.2 ผลิตภัณฑ์นี้ใช้ได้กับสถานที่ใช้ไฟฟ้าในอุตสาหกรรมและเชิงพาณิชย์ อาคารสูง และบ้านพักอาศัย 1.2 มาตรฐานที่ใช้บังคับ 1.2.1 มาตรฐานผลิตภัณฑ์ IEC 60947-1 IEC 60947-6-1 1.2.2 มาตรฐานสำหรับใช้ในสภาพแวดล้อมที่รุนแรง IEC 60068-2-1 (อุณหภูมิต่ำ) IEC 60068-2-2. (อุณหภูมิสูง) IEC 60068-2-30. (ความร้อนชื้นแบบวนซ้ำ) IEC 60068-2-11. (หมอกเกลือ) 1.3 สภาวะการทำงานปกติ 1.3.1 อุณหภูมิแวดล้อม -5 C~+40 C; ผู้ใช้สามารถปรับแต่งผลิตภัณฑ์ที่เกี่ยวข้องเพื่อใช้ในสภาพแวดล้อม -25 C~+70 C และใช้ผลิตภัณฑ์ตามตารางการชดเชยอุณหภูมิ 1.3.2 ระดับความสูงของน้ำทะเล เท่ากับ 2,000 เมตรหรือต่ำกว่า หากต้องทำงานเหนือระดับความสูง 2,000 เมตร ต้องใช้ตามตารางการลดขีดความสามารถของระดับความสูงต่างๆ 1.3.3 สภาวะบรรยากาศ ความชื้นสัมพัทธ์ต้องไม่เกิน 50% เมื่ออุณหภูมิอากาศโดยรอบอยู่ที่ +40% C; ความชื้นสัมพัทธ์สามารถสูงขึ้นได้เมื่ออุณหภูมิต่ำลง ความชื้นสัมพัทธ์สูงสุดเฉลี่ยรายเดือนในเดือนที่มีฝนตกชุกที่สุดคือ 90% และอุณหภูมิต่ำสุดเฉลี่ยรายเดือนควรอยู่ที่ +20% C อาจจำเป็นต้องมีมาตรการพิเศษในกรณีที่เกิดการควบแน่นเป็นครั้งคราวเนื่องจากอุณหภูมิที่เปลี่ยนแปลง 1.3.4 ระดับมลพิษ: ระดับ 3 1.3.5 ประเภทการติดตั้ง ประเภทการติดตั้งอุปกรณ์สวิตชิ่งของวงจรหลักคือประเภท IV ประเภทการติดตั้งวงจรเสริมคือประเภท Ill ประเภทการติดตั้งตัวควบคุมการแปลงคือประเภท II 1.3.6 ประเภทการใช้งาน: NXZB: AC-33iB NXZHB: AC-33B NXZ (H) M: AC-33B 1.3.7 ความเข้ากันได้ทางแม่เหล็กไฟฟ้า (EMC) การคายประจุไฟฟ้าสถิต (IEC 61000-4-2) ระดับ 2 ภูมิคุ้มกันต่อสนามแม่เหล็กไฟฟ้าที่แผ่คลื่นความถี่วิทยุ (IEC 61000-4-3) ระดับ 3 การปะทุชั่วขณะอย่างรวดเร็ว (IEC 61000-4-4) ระดับ 3 ไฟกระชาก (IEC 61000-4-5) ระดับ 3 ภูมิคุ้มกันต่อการนำคลื่นแม่เหล็กไฟฟ้าที่นำคลื่นความถี่วิทยุ (IEC 61000-4-6) ระดับ 3 ระดับการแผ่คลื่น (CISPR11) ระดับ B NXZ(H)B、 NXZ(H)M Series ATS 1. General 1.1 Scope of Application 1.1.1 NXZ(H)B/NXZ(H)M Series Automatic Transfer Switching Equipment is applicable to three-phase four-wire duplicate supply grid of AC 50/60Hz, rated voltage 400V/415V and below, rated current 800A, and can switch one or several load circuits from one power source to the other to ensure the normal power supply of the load circuit. 1.1.2 This product is applicable to industrial and commercial power use places, high-rise buildings, and residential houses. 1.2 Applicable standards 1.2.1 Product standard IEC 60947-1. IEC 60947-6-1. 1.2.2 Standards for use in extreme environment IEC 60068-2-1. (Low Temperature) IEC 60068-2-2. (High Temperature) IEC 60068-2-30. (Cyclic Damp Heat) IEC 60068-2-11. (Salt mist) 1.3 Normal working conditions 1.3.1 Ambient temperature -5 C~+40 C; Users can custom-tailor relevant product to be used in the environment of -25 C~+70 C, and use the product according to the temperature compensation table. 1.3.2 Sea level elevation Equal to 2000m or below; if it needs to work above 2000m altitude, it shall be used according to the table of capacity reduction of different altitudes. 1.3.3 Atmospheric conditions The relative humidity shall not exceed 50% when the surrounding air temperature is +40% C; the relative humidity can be higher when the temperature is lower; the average monthly maximum relative humidity in the wettest month is 90%, and the average monthly minimum temperature shall be +20% C. Special measures may be necessary in cases of occasional condensation due to variations in temperature. 1.3.4 Pollution degree: class 3 1.3.5 Installation category Installation category of the switching equipment of main circuit is category IV. Installation category of auxliary circuit is category Ill. Installation category of conversion controller is category II. 1.3.6 Utilization category: NXZB: AC-33iB NXZHB: AC-33B NXZ (H) M: AC-33B 1.3.7 Electromagnetic compatibility (EMC) Electrostatic discharge (IEC 61000-4-2) Level 2 Radio-frequency electromagnetic field-radiated electromagnetic field immunity (IEC 61000-4-3) Level 3, Fast transient bursts (IEC 61000-4-4) Level 3, Surges (IEC 61000-4-5) Level 3, Radio-frequency electromagnetic field-conducted immunity (IEC 61000-4-6) Level 3, Radiation grade (CISPR11) grade B,
