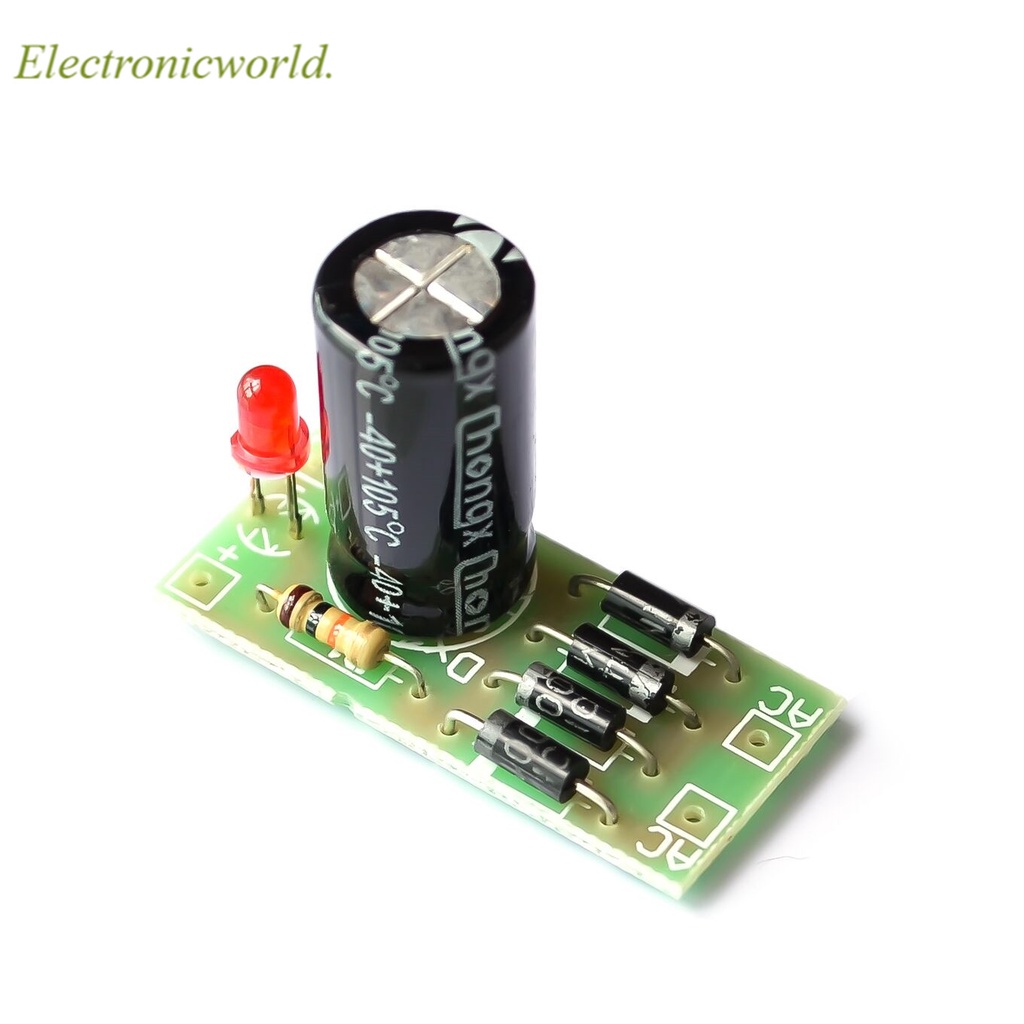

โมดูลแปลงไฟ AC to DC 1N4007 12V 1A AC เป็น DC สะพานไฟฟ้าสะพานสาย

โมดูลแปลงไฟ AC เป็น DC ตัวกรองวงจรเรียงกระแสสะพาน 1N4007 แรงดันไฟฟ้า AC อินพุต[ 6V-16V ] (ความจุคือ 25V1000UF) กระแสไฟเข้าและเอาต์พุตสูงสุด[ 1A] ช่วงความถี่[ 50-60HZ ] ความยาวสายไฟ (9 ซม.) ขนาด PCB มม. [28 * 13 * 1.2 ] แรงดันขาออกที่แก้ไขแล้ว [เอาต์พุต = อินพุต x1.414] [ตัวอย่าง: อินพุต 12V AC จากนั้นเอาต์พุต 12x1.414 = 16.968V นี่คือแรงดันไฟฟ้าที่ไม่มีโหลดของผลการคำนวณเท่านั้นสำหรับการอ้างอิงเท่านั้นจะมีการเบี่ยงเบน] ทารกนี้เป็นโมดูลการแก้ไขและการกรองที่คล่องตัวซึ่งใช้กันอย่างแพร่หลายในการแก้ไขและกรองเอาต์พุตหม้อแปลงขนาดเล็ก ส่วนใหญ่ใช้กับเครื่องใช้ไฟฟ้าที่ไม่ต้องการจ่ายไฟมากนัก โมดูลพลังงานนี้ออกแบบมาให้มีขนาดเล็กและสามารถวางไว้ในกล่องไฟฟ้าขนาดเล็กได้ ไฟแสดงสถานะแหล่งจ่ายไฟได้รับการออกแบบบนบอร์ดเพื่อให้ทราบสถานะของแหล่งจ่ายไฟได้ง่ายเมื่อเปิดเครื่อง
