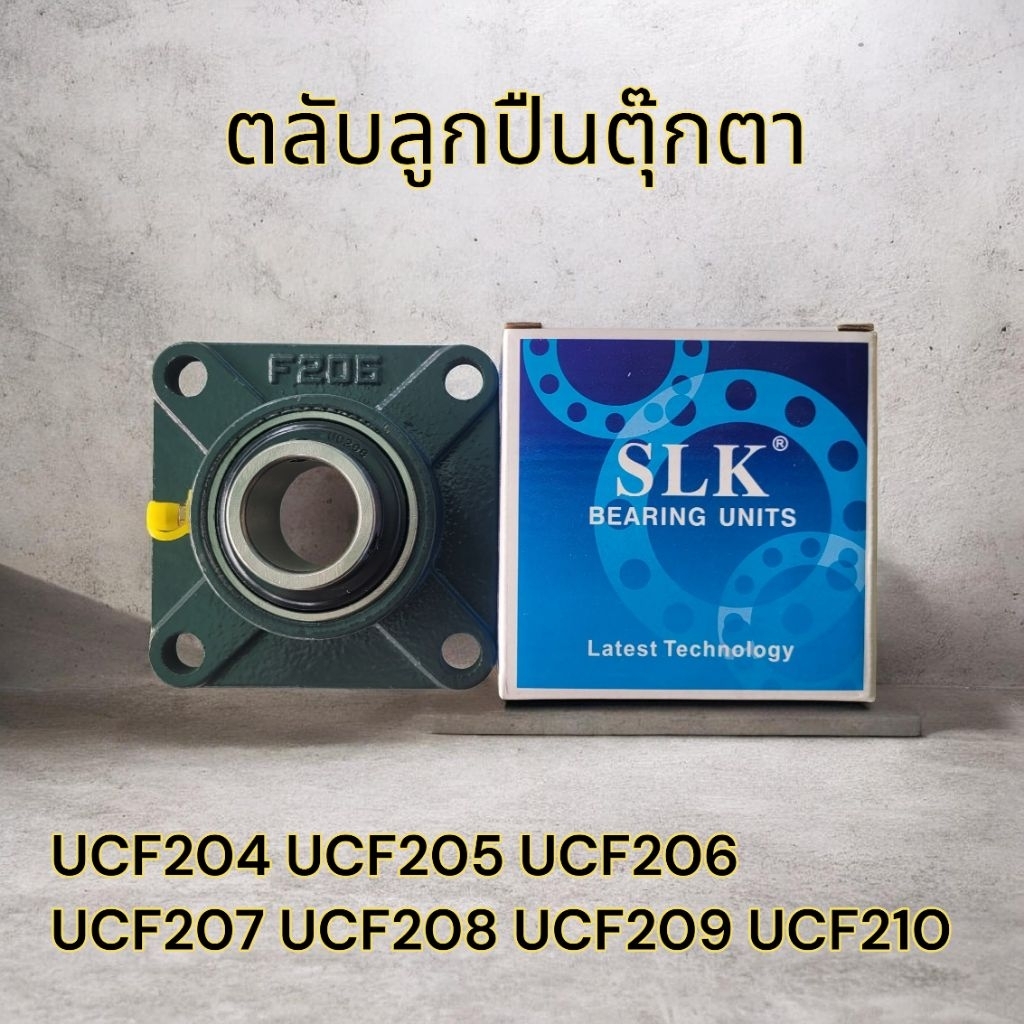

ลูกปืนตุ๊กตา (Bearing Units) ซีรีส์ UCF 204 205 206 207 208 209 210

ชื่อสินค้าและคำอธิบาย: ​ตลับลูกปืนตุ๊กตาหน้าแปลนสี่เหลี่ยม ครบชุด (ซีรีส์ UCF 200) (Square Flanged Bearing Unit) ​ตลับลูกปืนตุ๊กตาแบบ UCF คือชุดแบริ่งสำเร็จรูปที่ประกอบด้วย ตลับลูกปืนเม็ดกลม (Insert Bearing) และ ตัวเสื้อเหล็กหล่อ (Cast Iron Housing) ในชุดเดียวกัน ตัวเสื้อมีลักษณะเป็น หน้าแปลนรูปสี่เหลี่ยม และมีรูสำหรับร้อยโบลท์ (Bolt) ทั้งหมด 4 รู เพื่อใช้ยึดติดกับผนังเครื่องจักรหรือเฟรมในแนวตั้งฉากกับเพลา ​คุณสมบัติเด่น: ​ติดตั้งง่าย: ออกแบบมาให้พร้อมใช้งานทันที เพียงสวมเข้าเพลาและขันยึดโบลท์ ​ปรับแนวได้เอง (Self-Aligning): ผิวสเฟียร์ด้านนอกของตลับลูกปืนช่วยชดเชยการไม่ได้แนว (Misalignment) เล็กน้อยของเพลาได้ ​ล็อคเพลาได้แน่น: ส่วนใหญ่ใช้สกรูล็อค (Set Screw) เพื่อยึดเพลาไม่ให้ขยับ ​บำรุงรักษาง่าย: มักมีหัวอัดจาระบี (Grease Nipple) เพื่อการหล่อลื่นเพิ่มเติม ​รายละเอียดขนาด (สำหรับเพลามิล): ​ตลับลูกปืนตุ๊กตา UCF ซีรีส์ 200 จะใช้คู่กับตลับลูกปืน UC 200 (เช่น UCF204 ใช้คู่กับ UC204 และเสื้อ F204) ด้านล่างนี้คือขนาด รูใน (Shaft Diameter) และขนาดโดยประมาณของตัวเสื้อ ขนาดรูใน/รูเพลา (mm) รุ่นตลับลูกปืน (Insert Bearing) รุ่นตัวเสื้อ (Housing) ความกว้างตัวเสื้อโดยรวม (L) (mm) ระยะเซ็นเตอร์รูโบลท์ (J) (mm) UCF 204 20 UC 204 F 204 86 64 UCF 205 25 UC 205 F 205 95 70 UCF 206 30 UC 206 F 206 108 83 UCF 207 35 UC 207 F 207 117 92 UCF 208 40 UC 208 F 208 130 102 UCF 209 45 UC 209 F 209 137 105 UCF 210 50 UC 210 F 210 143 111 การนำไปใช้งาน: ​ระบบลำเลียง: สายพานลำเลียงในโรงงาน, เครื่องคัดแยก ​เครื่องจักรการเกษตร: เครื่องเก็บเกี่ยว, เครื่องหว่าน ​เครื่องจักรทั่วไป: เครื่องพิมพ์, เครื่องบรรจุภัณฑ์, พัดลมระบายอากาศขนาดใหญ่
