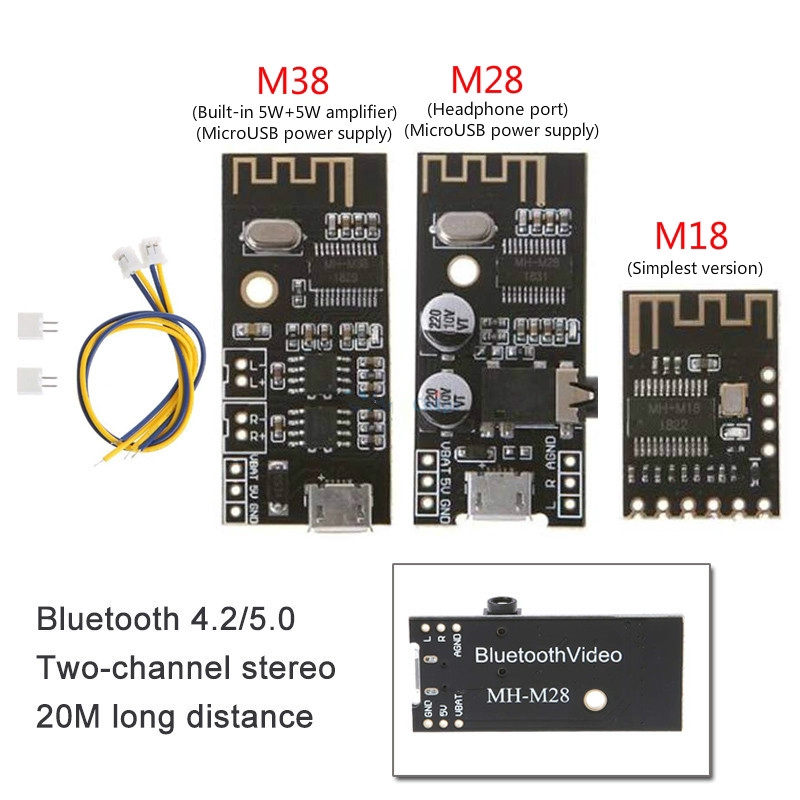

Mh-mx8 บอร์ดโมดูลรับสัญญาณเสียงสเตอริโอ บลูทูธไร้สาย mp3 BLT 4.2 mp3 Lossless DIY M18 M28 M38

เมกะเฮิร์ตซ์ MH-M18 หมุดปักหมุด ปุ่มควบคุม: ขั้วปุ่ม (ฟังก์ชั่นปุ่ม 4 ปุ่มต้องใช้ความต้านทานเพิ่มเติม) การปิดเสียง: การปิดเสียงขั้วควบคุมปิดเสียง (เอาต์พุตระดับสูง 3.3V เมื่อปิดเสียงเอาต์พุตระดับต่ำในระหว่างการเล่น) แหล่งจ่ายไฟ 5V (แหล่งจ่ายไฟลิเธียม 3.7V ต้องใช้ไดโอดลัดวงจร) Gnd: แหล่งจ่ายไฟเชิงลบ: แหล่งจ่ายไฟเชิงลบ เอาต์พุตช่องทางซ้าย: L: ช่องสัญญาณซ้าย เอาต์พุตช่องสัญญาณขวา: เอาต์พุตช่องสัญญาณขวา คุณสมบัติ: ขั้วควบคุม:ใช้ควบคุมบอร์ดเพาเวอร์แอมป์ เมื่อปิดเสียง MUTE จะออกเป็นระดับสูง 3.3V และออกเป็นระดับต่ำในระหว่างการเล่น ปุ่มควบคุมที่สำคัญ: ฟังก์ชันนี้ต้องใช้การเชื่อมต่อตัวต้านทานและปุ่มเพิ่มเติม ฟังก์ชั่นปิดเครื่องระดับเสียง: เอาต์พุตเริ่มต้นคือระดับเสียง 100% ปุ่มกดเพื่อควบคุมระดับเสียงเพิ่มและลด หากระดับเสียงควบคุมน้อยกว่า 15% ปริมาณเอาต์พุตจะอยู่ที่ 15% หลังจากเพิ่มพลังใหม่ หากระดับเสียงควบคุมมากกว่า 15% ระดับเสียงเดิมจะไม่เปลี่ยนแปลงหลังจากเปิดเครื่อง ค่า MH-M28 คือ หมุดปักหมุด 5v: กำลังบวก 5V Gnd: แหล่งจ่ายไฟเชิงลบ: แหล่งจ่ายไฟเชิงลบ Vbat: แบตเตอรี่ลิเธียมบวก 3.7-4.2V VBAT: แบตเตอรี่ลิเธียมบวก 3.7-4.2V เอาต์พุตช่องทางซ้าย: L: ช่องสัญญาณซ้าย เอาต์พุตช่องสัญญาณขวา: เอาต์พุตช่องสัญญาณขวา Agnd: พื้นเสียง: พื้นเสียง คุณสมบัติ: แหล่งจ่ายไฟ: สามารถใช้พลังงานโดยตรงจากสาย MICRO USB Android 5V หรือสามารถเชื่อมต่อกับแหล่งจ่ายไฟ 5V หรือแบตเตอรี่ลิเธียม 3.7V อินเทอร์เฟซแหล่งจ่ายไฟ 5V และ 3.7V แตกต่างกัน แรงดันไฟฟ้า 5V เชื่อมต่อกับ 5V และ GND และแบตเตอรี่ลิเธียม 3.7V เชื่อมต่อกับ VBAT และ GND เอาต์พุตเสียง: หูฟังสามารถเชื่อมต่อโดยตรงกับอินเทอร์เฟซเสียง 3.5 มม. หรืออาจใช้สายสำหรับอินพุตเสียงของบอร์ดเพาเวอร์แอมป์ (อินเทอร์เฟซ L / R / AGND สามารถต่อสายได้โดยตรง) ความเร็วสูง MH-M38 หมุดปักหมุด 5v: กำลังบวก 5V Gnd: แหล่งจ่ายไฟเชิงลบ: แหล่งจ่ายไฟเชิงลบ Vbat: แบตเตอรี่ลิเธียมบวก 3.7-4.2V VBAT: แบตเตอรี่ลิเธียมบวก 3.7-4.2V เอาต์พุตช่องสัญญาณซ้าย (ลำโพงโดยตรง) R + / R-: เอาต์พุตช่องสัญญาณขวา (ลำโพงโดยตรง) คุณสมบัติ: แหล่งจ่ายไฟ: สามารถใช้พลังงานโดยตรงจากสาย MICRO USB Android 5V หรือสามารถเชื่อมต่อกับแหล่งจ่ายไฟ 5V หรือแบตเตอรี่ลิเธียม 3.7V อินเทอร์เฟซแหล่งจ่ายไฟ 5V และ 3.7V แตกต่างกัน 5v เชื่อมต่อกับ 5V และ GND และแบตเตอรี่ลิเธียม 3.7V เชื่อมต่อกับ VBAT และ GND กระแสไฟฟ้าที่ใช้งานสูงสุดคือ 5V2A ขอแนะนำให้ใช้แหล่งจ่ายไฟที่ถูกควบคุม 5V2A เพื่อให้ได้คุณภาพเสียงที่ดีขึ้น การ์ดเสียง USB รองรับไดรฟ์ฟรี (เสียบและเล่น) เชื่อมต่อโมดูลกับคอมพิวเตอร์ด้วยสาย USB และคอมพิวเตอร์สามารถเล่นเพลงผ่านเอาต์พุตเครื่องขยายเสียงโมดูล เอาต์พุตเสียง: เอาต์พุตเสียงสเตอริโอซ้ายและขวาเอาต์พุตซึ่งสามารถเชื่อมต่อกับลำโพง 2-8 โอห์ม 3-5W สองตัวและลำโพงยูโร 5W 4 ตัว ผลิตภัณฑ์นี้มีวงจรเพาเวอร์แอมป์ 5W คู่ของตัวเองและต้องไม่เชื่อมต่อกับเครื่องขยายเสียงอื่น! ไม่สามารถเชื่อมต่อเอาต์พุตของเครื่องขยายเสียงทั้งสองแบบขนานกันหรือขั้วลบเข้าด้วยกันมิฉะนั้นชิปเพาเวอร์แอมป์จะเสียหาย #MHโมดูลบอร์ดรับสัญญาณเสียง mp3 บลูทู ธ ไร้สาย -MX8 BLT 4.2 mp3 ตัวถอดรหัสแบบไม่สูญเสีย DIY ชุดความเที่ยงตรงสูง HIFI M18 M28 M38
