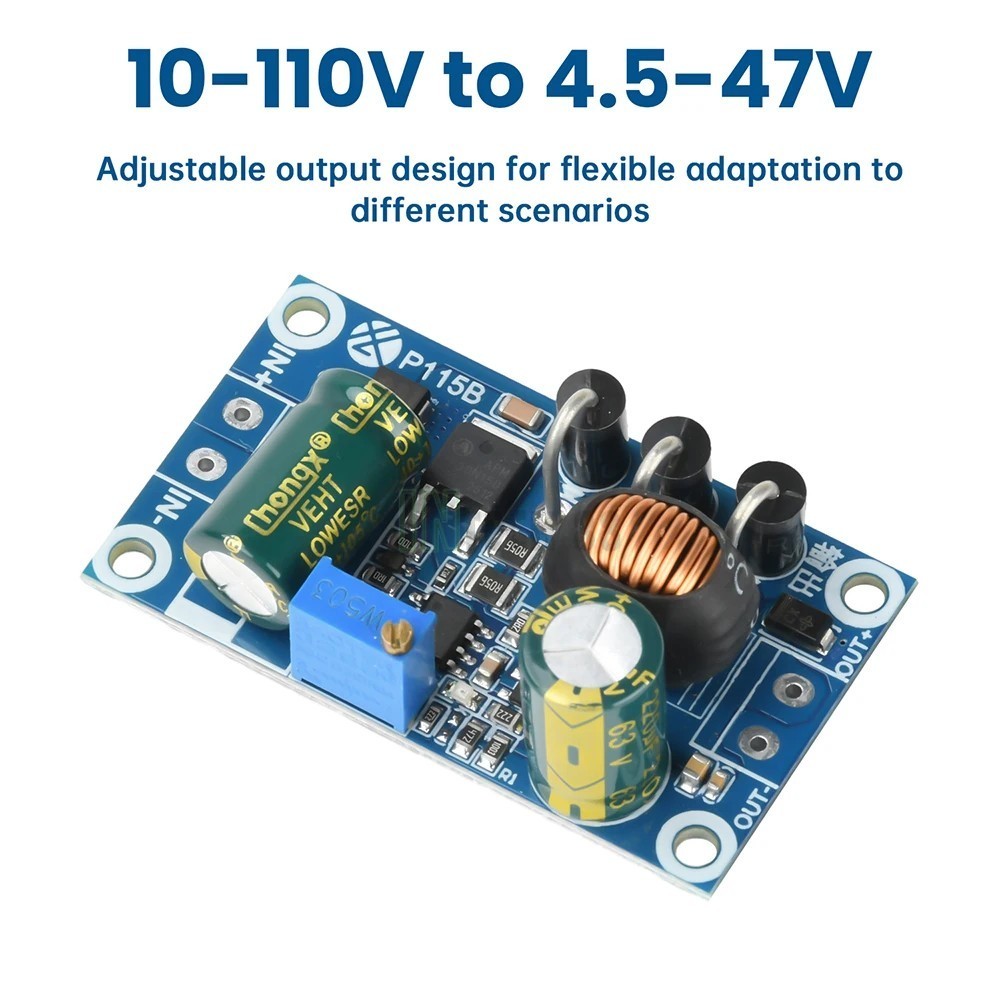

DC Step Down 10V-110V to 4.5-47V / 3V-32V 5A MAX DC-DC Buck Converter Module

============== รายละเอียดตัวสินค้า ==================== **การต่อสลับขั้ว ต่อผิดฝั่ง ไฟเกิน จะทำให้โมดูลเสียทันที กรุณาตรวจสอบความมถูกต้องขอองขั้ว แรงดัน Input ก่อนป้อนไฟเข้าโมดูล** **ก่อนต่อโหลดใช้งาน ควรเช็คแรงดัน Output ก่อนอันดับแรกว่าตรงกับสเป็คโมดุล หรือ ค่าที่ตั้งไว้หรือไม่ เพื่อป้องกันอุปกรณืเสียหาย** ***ทางร้านเช็คสินค้าให้ก่อนจัดส่งทุกตัว นำไปต่อใช้งานอย่างถูกต้องจะใช้ได้แน่นอน หากบัดกรีโมดูลแล้ว ร้านไม่รับเปลี่ยนหรือคืนสินค้าทุกกรณีครับ*** -วงจรอย่างดี สามารถใช้กับงานอุสกรรม งานPCB ใช้ชิพคุณภาพสูง อุปกรณ์ประกอบ SMC ทนความร้อนสะสมได้ดีกว่า หากใช้กระแสสูง 3-4a ต่อเนื่องระยะยาว แนะนำติดพัดลมระบายความร้อนเพิ่มเติมครับ (แนะนำใช้ไม่เกิน 3-4 A ) สามารถประยุกต์ ไปใช้กับระบบ ไฟเลี้ยว ไฟLED แต่งรถสกูเตอร์ มอเตอร์ไซค์ไฟฟ้า วงจรไมโครคอลโทรลเลอร์ ที่มีระบบแบตเตอรี่ 24V 36V 48V 60V 72V 80V หรือแหล่งจ่ายไฟอื่นๆ ที่ไม่เกิน 100-110V **ไม่เหมาะสำหรับนำไปใช้กับมอเตอร์ทุกชนิด (ลดรอบมอเตอร์ควรใช้สปีดคอนโลเลอร์)** *วงจรสเต็ปดาว์ แรงดันจะออกคงที่ตลอดเวลา ตราบใดที่ แรงดันฝั่ง input มากกว่า Output ที่กำหนด +5-6 V* **วิธีใช้งาน โวลุ่มเป็นปรับแบบละเอียด 25-30 รอบ หมุนทวนเข็มนาฬิกาปรับ V เพิ่ม ตามเข็มนาฬิกาปรับ V ลด ** **ใช้ตัวต้านทานแบบทริมพอตในการปรับ สามารถปรับได้ละเอียดระดับ 0.1V** #P115B แรงดันไฟฟ้าขาเข้า: DC 10V-110V (แรงดันไฟฟ้าขาเข้าต้องมากกว่าแรงดันขาออก 5-7V) แรงดันขาออก: DC 4.5-45V (ปรับได้ MAX 47V) ช่วงกระแส Output โดยประมาณ 3-20V=4-5A , 20-28V=2A-2.5A , 28V-35V=1.5A-2A , 35V-45V=1.5A กระแสไฟสแตนด์บาย: 5-10mA ประสิทธิภาพการแปลง: สูงถึง 95% ช่วงอุณหภูมิ: -40°C ถึง +120°C การป้องกัน :TVS อินพุต/เอาท์พุต/ป้องกันการลัดวงจรเอาต์พุต/ป้องกันอุณหภูมิเกินในตัว ขนาดโมดูล : 54 x 30 x 30 mm #LX8015 -แบบ 20-100V 5A สูงสุด ( โมดูลทำงานที่แรงดันมากกว่า 18V ขึ้นไป ) แรงดันเอาต์พุตปรับได้ : 3V ถึง 30V (31-32V สูงสุด) (แรงดัน input ต้องมากกว่า output ที่ต้องการ 5-7V) ช่วงกระแส Output โดยประมาณ 3-20V=4-5A , 20-28V=2A-2.5A , 28V-32V=1.5A-2A อุญหภูมิขณะใช้งาน : 40-85 C ขนาดโมดูล : 55 x 30 x 20 mm #P115B แบบ 5V fix แรงดันไฟฟ้าขาเข้า: DC 10V-110V OUT 5V FIX 5A สูงสุด กระแสไฟสแตนด์บาย: 5-10mA ประสิทธิภาพการแปลง: สูงถึง 95% ช่วงอุณหภูมิ: -40°C ถึง +120°C การป้องกัน :TVS อินพุต/เอาท์พุต/ป้องกันการลัดวงจรเอาต์พุต/ป้องกันอุณหภูมิเกินในตัว ขนาดโมดูล : 54 x 30 x 30 mm #LX8015 แบบ 5V fix -แบบ IN 20-100V OUT 5V FIX 5A สูงสุด ( โมดูลทำงานที่แรงดันมากกว่า 18V ขึ้นไป ) แรงดันเอาต์พุต : 5V 5A สูงสุด อุญหภูมิขณะใช้งาน : 40-85 C ขนาดโมดูล : 55 x 30 x 20 mm #LX8015 #XL7015 #Step_Down #Buck #Converter #Buck_Converter #24V #36V #48V #60V #72V #80V #110V #P115B #110V #100V >>>โปรดอ่านก่อนสั่งซื้อ<<< O ทางร้านเช็คสินค้าเบื้องต้นให้ทุกชิ้น หากพบสินค้ามีปัญหา/ออเดอร์ตกหล่น ทำการข้อความคุยกับเราก่อนอันดับแรก เพื่อทางเราแนะนำการแก้ปัญหาอย่างถูกวิธี ร้านยินดีช่วยเหลือและแก้ไขปัญหาดังกล่าว -หาก กดยอมรับสินค้าและ "รีวิว/ให้คะแนนในเชิงลบ" ก่อนติดต่อทางร้าน อาจจะทำการแก้ปัญหาหรือชดเชยใดๆให้ผู้ซื้อไม่ได้ O ร้านไม่สามารถออกบิล Vat. แต่ออกใบเสร็จรับเงิน(มีทะเบียนพาณิชย์) (ข้อความมาคุยก่อนสั่งสินค้าจ้า) ** ตรวจเช็คสินค้าก่อนส่ง รับประกันใช้งานได้ทุกตัวจ้า ** ** สินค้าอาจจะมีสี,ขนาด,และการสกรีนข้อความ แตกต่างไปในแต่ละล๊อต แต่เสป็คเหมือนนกันทุกประการ** ** สินค้าบางชนิดคุณภาพสูงกว่าร้านทั่วๆไปที่มีราคาถูกกว่า สินค้าทางร้านจึงมีราคาสูง ** ** ทุกท่านสามารถสามารถปรึกษาการใช้งาน ได้ทั้งก่อนและหลังสั่งซื้อ **
