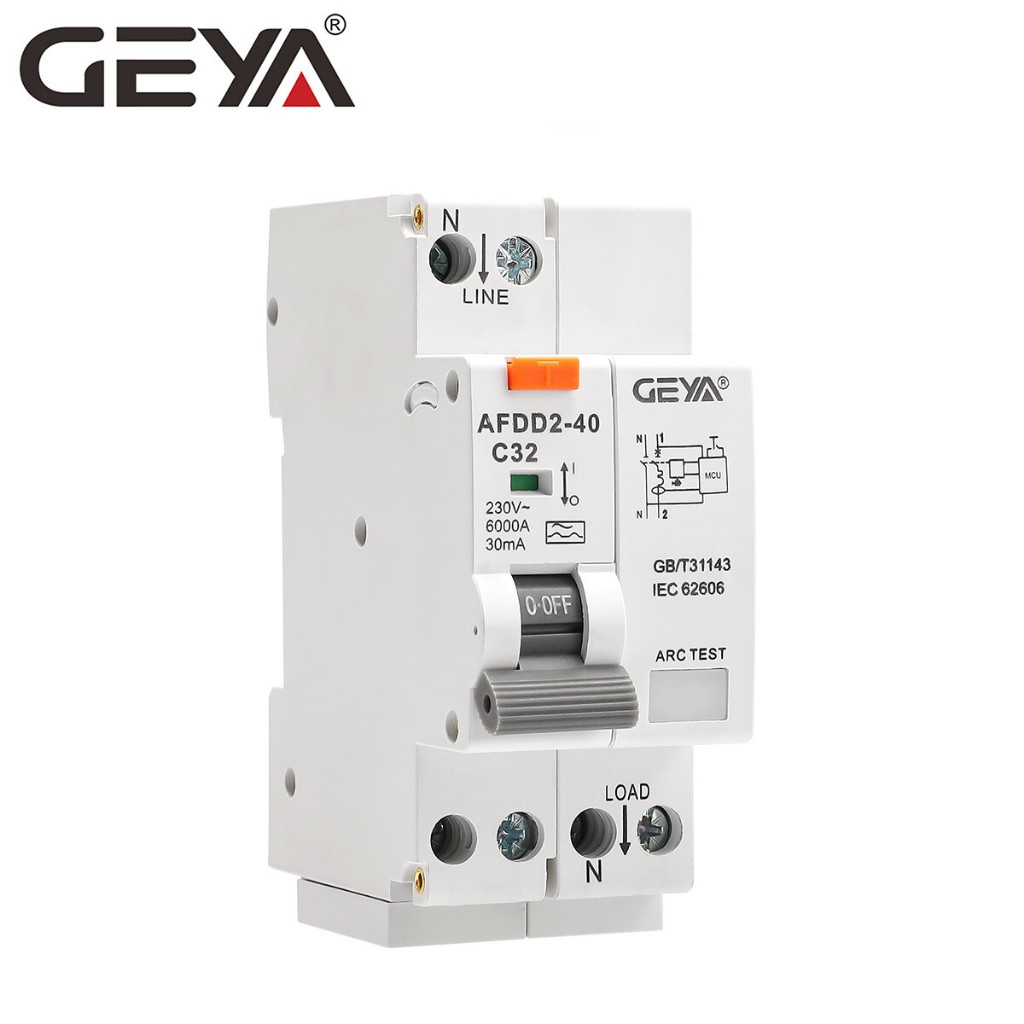

GEYA AFDD TypeA 2P 25A-40A 30mA Arc Fault ป้องกัน RCBO ป้องกันอัคคีภัยหน่วยตรวจสอบ C Curve

ภาพรวมภาพรวม โมดูลตรวจจับความผิดปกติของ MCB, RCD และ Arc รวม GDDF3-40 ให้การป้องกันไฟฟ้าลัดวงจร, เกินพิกัด, กระแสไฟรั่วและความผิดปกติของส่วนโค้งหม้อแปลง RCD เป็นศูนย์ตรวจจับกระแสไฟฟ้ารั่วและโมดูลความผิดส่วนโค้งตรวจจับความผิดปกติของส่วนโค้งซึ่งเปิดใช้งาน วงจรป้องกันการรั่วไหลของผลิตภัณฑ์ตัดการเชื่อมต่อวงจรที่มีการป้องกันได้อย่างมีประสิทธิภาพในกรณีที่กระแสไฟฟ้ารั่วหรือความผิดปกติของส่วนโค้ง แอปพลิเคชันแอปพลิเคชัน ใช้ได้กับวงจร AC ที่มีกระแสไฟฟ้าสูงสุด 40A ป้องกันความผิดปกติของอาร์กโอเวอร์โหลดไฟฟ้าลัดวงจรและความผิดปกติของกระแสไฟฟ้ารั่วที่เกิดขึ้นกับวงจรกระจายแสงและระบบจ่ายไฟ โมดูลตรวจจับความผิดปกติของส่วนโค้งของ GDDF3-40 สามารถตรวจจับและระบุความผิดปกติของส่วนโค้งได้อย่างมีประสิทธิภาพในวงจรป้องกันด้วยชั้นฉนวนที่จำเป็นเนื่องจากอายุความเสียหายหรือความชื้นสูง เมื่อตรวจพบความผิดพลาดของอาร์ค การเดินทางผลิตภัณฑ์จะตัดการเชื่อมต่อวงจรเมื่อตรวจพบความผิดพลาดของอาร์ค พารามิเตอร์ทางเทคนิค พารามิเตอร์ทางเทคนิค แรงดันไฟฟ้า (Ue) AC230V ความถี่ที่กำหนด 50HZ ± 2% แรงดันไฟฟ้าฉนวนกันความร้อน (Ui) 400V แรงดันไฟฟ้าทนต่อแรงดันไฟฟ้า (Uimp) กระแสไฟฟ้า 4KVRated (นิ้ว) 6-40 จำนวนเสา 1P + N (ไม่สามารถตัดการเชื่อมต่อเสาได้) ประเภทสะดุดแม่เหล็กประเภท C บริการประเภท C ความจุลัดวงจร (lcs) 6KARated ลัดวงจร ความไว AC ระดับความจุ (Icn) 6KA วัสดุฉนวนคลาส IIIaGrid (mm) ความไว 40mmA ชนิด A AC ระยะทางในการเขียน (mm) ความจุ (Icn) 6KA วัสดุฉนวนคลาส สภาพการทำงานปกติ อุณหภูมิแวดล้อมคือ 5℃ หรือ +40℃อุณหภูมิสูงสุดในแต่ละวันเฉลี่ยคือ +35℃. ความชื้นสัมพัทธ์: ค่าสูงสุด 50% เมื่ออุณหภูมิ 40℃ อุณหภูมิ 20 องศาเซลเซียสและ 90% เมื่ออุณหภูมิสูงถึง 20℃. รูปแบบแสงบ่งชี้ คำแนะนำ: เมื่อติดตั้งผลิตภัณฑ์นี้ให้ปลดการเชื่อมต่อแหล่งจ่ายไฟกระแสบนจากนั้นเชื่อมต่อสายและโหลดตามขั้นตอนต่อไปนี้: 1.เปิดแหล่งจ่ายไฟสตรีมด้านบนเปิดแหล่งจ่ายไฟสตรีมด้านบนเปิด GDDF3-40 ปุ่มกดที่ส่องสว่างจะกะพริบพร้อมไฟสีเขียวในช่วงเวลา 0.6 วินาทีและผลิตภัณฑ์เริ่มบริการปกติ 2.สวิตช์เปิด GDDF3-40, เชื่อมต่อโหลด, กดปุ่มทดสอบ, การเดินทางของผลิตภัณฑ์, ไฟสีเขียวจะดับลงและปุ่มกดที่ส่องสว่างจะกะพริบเมื่อไฟสีเหลืองดับลงซึ่งหมายความว่าผลิตภัณฑ์อยู่ที่ บริการปกติ 3.ในระหว่างการใช้งานปกติของโหลดหากการเดินทาง GDDF3-40 ทั้งสีเขียวและสีเหลืองแสดงว่าไฟจะดับลงให้ถอดโหลดก่อนจากนั้นเปลี่ยนที่จับผลิตภัณฑ์เป็นตำแหน่งเปิดหากไฟแสดงสีเหลืองกะพริบเป็นเวลา 5-การเดินทางครั้งสุดท้ายต้องเกิดจากความผิดส่วนโค้ง หากไฟแสดงสถานะสีเหลืองไม่กะพริบการเดินทางครั้งสุดท้ายจะต้องเกิดจากการโอเวอร์โหลดหรือไฟฟ้าลัดวงจรทริปและปุ่มกดที่ส่องสว่างจะปรากฏขึ้นจากนั้นให้ปลดการเชื่อมต่อโหลดครั้งแรกรีเซ็ตปุ่มกดที่ส่องสว่างและสลับที่จับผลิตภัณฑ์ เปิดตำแหน่ง. ไฟสีเหลืองกะพริบ 5-6 ครั้งการเดินทางครั้งสุดท้ายจะต้องเกิดจากความผิดส่วนโค้ง หากไฟสีเหลืองกะพริบ 5-6 ครั้งและปิดลงการเดินทางครั้งสุดท้ายจะต้องเกิดจากความผิดส่วนโค้ง การเดินทางครั้งสุดท้ายจะต้องได้รับผลกระทบจากการโอเวอร์โหลดหรือไฟฟ้าลัดวงจร หากปุ่มกดที่ส่องสว่างไม่ปรากฏขึ้นการเดินทางครั้งสุดท้ายจะต้องได้รับผลลัพธ์จากการโอเวอร์โหลดหรือไฟฟ้าลัดวงจร 4.4.การยืนยันเกี่ยวกับความผิดปกติของส่วนโค้งที่เกิดขึ้นกับวงจรสตรีมลงหลังจากดำเนินการตามลำดับที่ 3 แล้วให้สลับบน ADDF3-40 เชื่อมต่อโหลดอีกครั้งกับผลิตภัณฑ์และพยายามใช้งานโหลดหากไฟสีเหลืองกะพริบหนึ่งครั้งการเดินทางผลิตภัณฑ์และผลิตภัณฑ์ การเดินทาง วงจรจะถูกตัดการเชื่อมต่อจากนั้นความผิดส่วนโค้งจะต้องเกิดขึ้น ขอให้ช่างไฟฟ้ามืออาชีพตรวจสอบและแก้ไขวงจรป้องกัน 5.5.ติดต่อซัพพลายเออร์หรือผู้ผลิตสำหรับบริการที่ผิดปกติ การติดตั้งการติดตั้ง *ควรดำเนินการตรวจสอบก่อนการติดตั้งเพื่อให้แน่ใจว่า GDDF3-40 ยังคงสภาพสมบูรณ์และยืดหยุ่นเครื่องหมายสอดคล้องกับข้อกำหนดการใช้งาน *แผงโลหะป้องกันที่มีการเชื่อมต่อแผ่นดินหรือแผงที่ทำจากวัสดุฉนวนจะต้องติดตั้งเพื่อป้องกันไฟฟ้าช็อตหากมีการติดตั้ง GDF3-40 แยกต่างหากนอกเหนือจากการติดตั้งในกล่องกระจาย ห้ามใช้บริการสอบเทียบ GDF3-40 ใดๆ กับผู้ใช้
