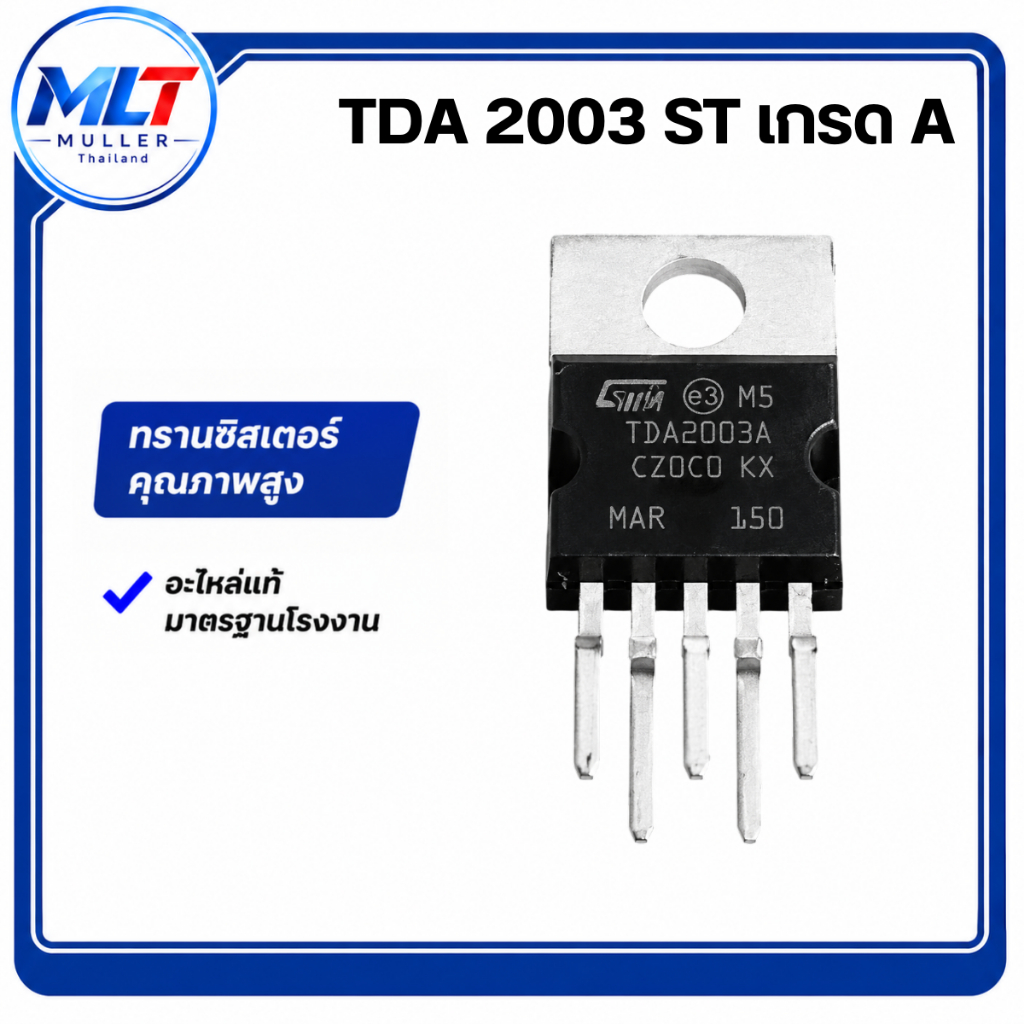

TDA2003ST/TDA 2003 ST-เกรดA IC-TR ไอซี-ทรานซิสเตอร์

ข้อมูลทางเทคนิคและสเปกสินค้า (Technical Specifications) ประเภทอุปกรณ์: Monolithic Audio Power Amplifier (ไอซีขยายเสียงโมโน) กำลังขับสูงสุด: สูงสุดถึง 10 วัตต์ (W) (ที่ความต้านทานลำโพง 2 โอห์ม) หรือประมาณ 6 วัตต์ (W) (ที่ลำโพง 4 โอห์ม) แรงดันไฟเลี้ยงทำงาน: รองรับแรงดันตั้งแต่ 8V ถึง 18V DC (ออกแบบมาให้ใช้งานกับระบบไฟเดี่ยว Single Supply หรือแบตเตอรี่รถยนต์ 12V ได้โดยตรง) กระแสเอาต์พุตสูงสุด: สามารถจ่ายกระแสได้สูงสุดถึง 3.5 แอมแปร์ (A) เพื่อขับลำโพงที่มีความต้านทานต่ำได้ดี ระบบป้องกันในตัว: มีวงจรป้องกันการลัดวงจรด้านเอาต์พุต (Short Circuit Protection) และวงจรตัดการทำงานเมื่อความร้อนเกิน (Thermal Shut-down) รวมถึงป้องกันแรงดันเกินชั่วขณะ (Overvoltage Spike Protection) รูปแบบตัวถัง: Pentawatt-5 V (หรือ TO-220 แบบ 5 ขาช้อนสลับหน้า-หลัง) การจัดวางขา (Pinout) เรียงขาจากซ้ายไปขวา (ขา 1 ถึง ขา 5) เมื่อหันด้านสกรีนตัวอักษรเข้าหาตัว: ขา 1 (Non-Inverting Input): ช่องรับสัญญาณเสียงหลัก (ขั้วบวก) ขา 2 (Inverting Input): ช่องป้อนกลับสัญญาณเสียง (ขั้วลบ) เพื่อกำหนดอัตราขยายและเสถียรภาพ ขา 3 (Ground): ขั้วกราวด์ของระบบไฟฟ้า (เชื่อมต่อไฟฟ้าตรงกับแผ่นโลหะระบายความร้อนด้านหลัง) ขา 4 (Output): ช่องส่งสัญญาณเสียงที่ขยายแล้วออกไปขับลำโพง (ต้องต่อผ่านตัวเก็บประจุคัปปลิ้ง) ขา 5 (Vcc): ช่องรับแรงดันไฟเลี้ยงหลักขั้วบวก (+8V ถึง +18V) การนำไปใช้งาน (Applications) วิทยุและเครื่องเสียงรถยนต์: นิยมใช้เป็นตัวขับลำโพงในวิทยุตกรุ่น หรือระบบเสียงเตือนในยานพาหนะ ลำโพงพกพาขนาดเล็ก: เหมาะสำหรับสร้างเครื่องขยายเสียง DIY ขนาดเล็กที่ใช้ไฟจากถ่าน 9V หรือแบตเตอรี่ 12V ระบบสัญญาณเตือน: ใช้เป็นวงจรขยายสัญญาณขับเสียงไซเรน ลำโพงฮอร์นประกาศ หรือระบบอินเตอร์คอม ข้อควรระวัง (Precautions) ห้ามลืมใส่ซิงก์: ไอซีขยายเสียงตระกูลนี้จะสร้างความร้อนสูงขณะทำงาน ต้องขันยึดติดแผ่นระบายความร้อน (Heatsink) ก่อนเปิดทดสอบทุกครั้ง เพื่อป้องกันไอซีตัดการทำงานหรือเสียหาย แผ่นหลังเป็นขั้วกราวด์: แผ่นปีกโลหะด้านหลังต่อตรงกับขา 3 (Ground) สามารถยึดเข้ากับโครงเหล็กหรือซิงก์ทั่วไปได้โดยตรง แต่ต้องระวังไม่ให้ไปสัมผัสกับสายไฟเลี้ยงขั้วบวก เบอร์แทนที่สามารถใช้ทดแทนกันได้ (Equivalents) หากหาเบอร์เดิมไม่ได้ สามารถเลือกใช้ไอซีที่ทดแทนกันได้โดยตรงโดยไม่ต้องเปลี่ยนลายวงจร: LM2003: (สเปกและโครงสร้างขาตรงกันทุกประการ) TDA2002: (รุ่นก่อนหน้า โครงสร้างขาเหมือนกันแต่ทนกระแสและให้กำลังขั่วน้อยกว่าเล็กน้อยที่ประมาณ 8W)
