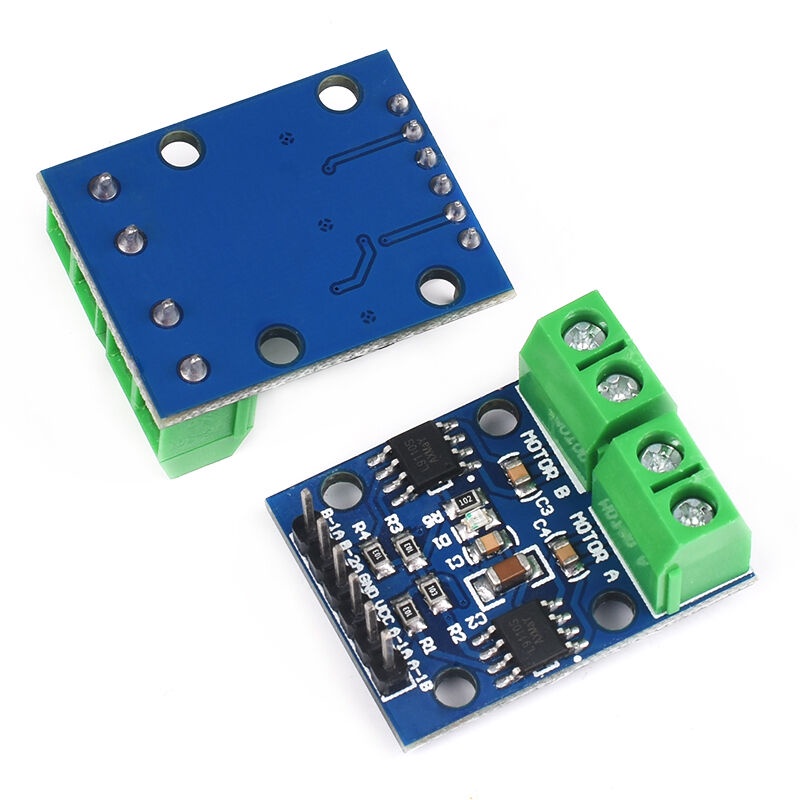

[จํานวนมาก ราคาเยี่ยม] L9110S บอร์ดไดรเวอร์สเต็ปมอเตอร์ DC มอเตอร์ไดรเวอร์ H-Bridge

คำอธิบายโมดูลเดียว ชิป L9110S Chip สำหรับมอเตอร์คู่ 1 ตัวสำหรับชิป L9110S แหล่งจ่ายไฟ 2 โมดูลแรงดันไฟฟ้า: 2.5-12V 3 ช่วงมอเตอร์ที่เหมาะสม: แรงดันใช้งานของมอเตอร์อยู่ระหว่าง 2.5v-12V กระแสไฟฟ้าทำงานสูงสุดคือ 0.8A และแรงดันและกระแสไฟฟ้าของรถอัจฉริยะปัจจุบันในตลาดอยู่ภายในช่วงนี้ มอเตอร์ 2 Dc ในเวลาเดียวกันหรือมอเตอร์ Stepper 4 เฟส 4 สามารถขับเคลื่อนมอเตอร์ 2 Dc ได้ 2 ตัวในเวลาเดียวกันหรือ 1 มอเตอร์ Stepper 4 เฟส 4 สาย 2 ตัว บอร์ด 5 PCB ขนาด: 2.8 ซม. * 2.1 ซม. ขนาดเล็กพิเศษเหมาะสำหรับการประกอบ รูยึดคงที่เส้นผ่านศูนย์กลาง: 3 มม. คำอธิบายอินเทอร์เฟซสองโมดูลสองตัว รายละเอียดหัวพินโค้งสีดำ 6P] แรงดันไฟฟ้าภายนอก 1 VCC 2.5V-12V 2 GND GND ภายนอก ไมโครคอนโทรลเลอร์ภายนอก IO Port ไมโครคอนโทรลเลอร์ภายนอก IO Port ไมโครคอนโทรลเลอร์ภายนอก IO Port ไมโครคอนโทรลเลอร์ภายนอก IO Port รายละเอียดขั้วสีเขียว 4P] 1 OA1 OB1 ถึงมอเตอร์ Dc 2 พินไม่มีทิศทาง 2 OA2 OB2 ถึงมอเตอร์ Dc 2 พินไม่มีทิศทาง คำแนะนำสามโมดูลสำหรับการใช้งาน เชื่อมต่อกับ VCC, ไฟแสดงสถานะ GND Module Power Light On อินพุต IA1 ระดับสูงอินพุต IA1 ระดับต่ำ [OA1 OB1] มอเตอร์เดินหน้าหมุน; อินพุต IA1 ระดับต่ำอินพุต IA1 ระดับสูง [OA1 OB1] มอเตอร์ย้อนกลับ; อินพุต IA2 ระดับสูงอินพุต IA2 ระดับต่ำ [OA2 OB2] การหมุนไปข้างหน้าของมอเตอร์; อินพุต IA2 ระดับต่ำอินพุต IA2 ระดับสูง [OA2 OB2] มอเตอร์ย้อนกลับ;
