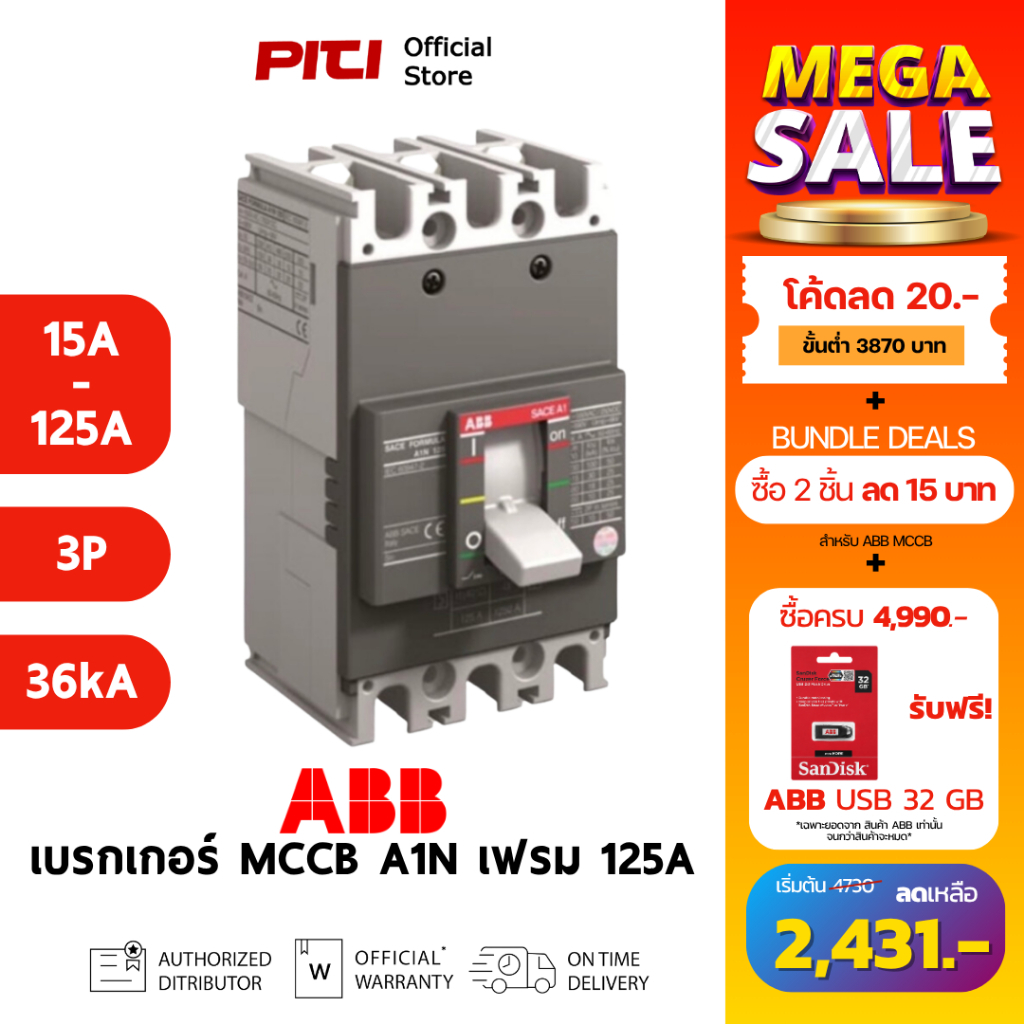

ABB เบรกเกอร์ MCCB A1N 125 TMF ( 15A - 125A ) 3P 36kA Formula Moulded-Case Circuit Breakers

ABB เบรกเกอร์ MCCB A1N 125 TMF ( 15A - 125A ) 3P 36kA Formula Moulded-Case Circuit Breakers ABB เบรกเกอร์ รุ่น A1N Amp Frame 125 TMF ( 15A - 125A ) 3P 36kA 415A F F ขนาดเฟรม 125 AF เป็น Moulded Case Circuit Breaker ( MCCB ) การใช้งานเป็นเมนเบรกเกอร์ สำหรับ ป้องกันกระแสเกิน (Overload) ป้องกันกระแสลัดวงจร (Short Circuit) ใช้เป็นสวิตช์ควบคุมการเปิด–ปิดระบบไฟฟ้า 3 เฟส ติดคั้งในตู้โหลดเซ็นเตอร์/DB/ตู้ควบคุมเครื่องจักร ในอาคารพาณิชย์/อุตสาหกรรมเบา ที่พิกัดตัด 36 kA เพียงพอกับ Prospective Short-Circuit Current ของระบบ ณ จุดติดตั้ง เหมาะสำหรับวงจรย่อยของมอเตอร์/ฮีตเตอร์/ปลั๊ก/แสงสว่าง ที่ต้องการ MCCB ขนาดกะทัดรัดและอุปกรณ์เสริมพื้นฐาน (SOR/UVR/aux) การทำงาน (Operating / Protection Principles) Thermal trip (โอเวอร์โหลด): แผ่นไบเมทัลหน่วงเวลา ตัดเมื่อกระแสเกินต่อเนื่อง เพื่อป้องกันสาย/โหลดร้อนเกิน Magnetic trip (ลัดวงจร): ขดลวดแม่เหล็กตัดทันทีเมื่อกระแสพุ่งสูง (ลัดวงจร) กลุ่ม FORMULA ระบุชัดว่าเป็นทริปยูนิต TMF fixed threshold สำหรับการนำไปใช้งานได้ง่าย ไม่ต้องตั้งค่า ใช้เป็น อุปกรณ์ตัด-ต่อพลังงานหลัก (Main Switch) เปิด/ปิดพลังงานของตู้ควบคุม สถานะคันโยก: ON / OFF / TRIP มองเห็นชัด ขณะ TRIP ต้องรีเซ็ตก่อนจึงจะ ON ได้ (Positive operation) วิธีการใช้งาน (Installation & Operation) 1. การติดตั้ง (Installation) ติดตั้งใน ตู้โหลด/DB/ตู้เมน ด้วยรางหรือฐานยึดตามคู่มือ, ต่อสายกับ Front terminals ให้ บีบอัดแรงบิดตามสเปก และจัดการ lugs ตามหน้าตัดสาย ยึดกับ Back-Plate หรือ DIN-rail (A1 รองรับ) ให้ระยะหายใจความร้อนพอเพียง และให้ทางเดินสายตรง ไม่บิดเกลียวแรงเกินไป ใช้หางปลา/คอสาย/บัสบาร์ตามหน้าตัดที่เหมาะสมกับ In และอุณหภูมิแวดล้อม ต่อสายเข้าที่ ขั้วด้านหน้า (Front terminal F-F) โดยใช้สายทองแดง/อลูมิเนียม เลือกขนาดแอมป์ (In) ให้เหมาะกับโหลดและสายไฟ ตรวจสอบ Short Circuit Level (Isc) ณ จุดติดตั้ง 2. การต่อระบบทั่วไป (Wiring Integration / Distribution) กรณีใช้เป็นเมนเบรกเกอร์ตู้โหลด แหล่งจ่ายไฟ (Main Power) → A1N MCCB → Busbar → MCB ย่อย → โหลดไฟฟ้า กรณีใช้ร่วมกับมอเตอร์ (Motor Control) Main Power → A1N MCCB → Contactor → Overload Relay → Motor A1N ป้องกันลัดวงจร Overload Relay ป้องกันกระแสเกินของมอเตอร์ Contactor ใช้ควบคุมเปิด–ปิดตามสัญญาณควบคุม กรณีใช้กับระบบควบคุมอัตโนมัติ (Auto/Manual Panel) Main MCCB → Control Transformer → PLC / Relay → Load เสริมด้วย SOR (Shunt Opening Release): สำหรับสั่งตัดไฟจากวงจรควบคุมระยะไกล UVR (Undervoltage Release): ป้องกันแรงดันตก Auxiliary Contact (OF/SD): สำหรับรายงานสถานะ TRIP หรือ ON/OFF ไปยังระบบควบคุม 3. การตรวจสอบและทดสอบหลังติดตั้ง ปิด MCCB ไว้ก่อน (Handle ลง OFF) ตรวจเช็กความแน่นของสายทุกขั้ว ตรวจแรงดันไฟขาเข้า–ขาออก เปิด–ปิดทดสอบเบรกเกอร์ด้วยมือ เปิดจ่ายไฟดัน Handle MCCB → ตำแหน่ง ON ตรวจการทำงานของโหลด เช่น มอเตอร์/ตู้ย่อย ว่าทำงานปกติ ตรวจอุณหภูมิบริเวณขั้วต่อด้วย Thermal camera หรือ Clamp meter หลังใช้งาน 15–30 นาที บันทึกผลตรวจสอบในแบบฟอร์ม Pre-Commissioning ของตู้ ข้อควรระวัง / ข้อจำกัด (Precautions / Limitations) ห้ามเปิดเบรกเกอร์ขณะมีโหลดหนักทันที (เช่น มอเตอร์ขนาดใหญ่โดยไม่มี Soft Start) หากได้ยินเสียงดังผิดปกติ หรือ กลิ่นไหม้ ให้ตัดไฟทันที ตรวจสอบสัญญาณจาก Aux Contact ว่ารายงาน TRIP / ON ถูกต้อง ห้ามปรับแต่งกลไกภายในของเบรกเกอร์ (อาจเสียการรับประกัน) ตรวจสอบให้แน่ใจว่าแรงดันไฟและกระแสโหลดไม่เกินพิกัด ขนาด (Dimensions) ความกว้าง (Width) : 76 มม. ความสูง (Height) :130 มม. ความลึก/ความยาว (Depth/Length) : 60 มม. น้ำหนัก (Weight) : 0.78 กก. ข้อมูลทางเทคนิค (Technical Specifications) รุ่นสินค้า : A1N 125 TMF ( 15A - 125A ) 3P F F กระแสพิกัด : ( 15A - 125A ) โพล : 3Pole ( ระบบไฟ 3 เฟส ) Breaking Capacity : Icu: สูงสุด 36 kA @ 415 VAC เฟรมพิกัด (Frame Size, Inm) : 125A Frame แรงดันใช้งาน : 415 VAC (3 Phase, 50/60Hz) เครื่องปลด (Release type) : TMF (Thermo-Magnetic Fixed) ประเภทการติดตั้ง (Mounting Type) : Fixed–Fixed (F–F) พร้อม Terminal ด้านหน้า (Front Terminal) อุปกรณ์ที่ใช้ร่วมกันได้ (Accessories & Compatible Devices) ตู้โหลด / ตู้เมน / Distribution Board รวมอุปกรณ์ทั้งหมดให้เป็นระบบ RCCB / RCBO ABB (F200 / DS200 Series) ป้องกันไฟดูด / ไฟรั่ว Contactor ABB รุ่น AF Series ใช้คู่กับ MCCB เพื่อควบคุมโหลดมอเตอร์ 3 เฟส ร่วมกับ Overload Relay รุ่น TF Overload Relay (Thermal Relay) ต่อหลัง Contactor สำหรับป้องกัน Overload มอเตอร์ Motor Starter (Manual) ใช้เป็น Motor Circuit Protector ร่วมกับ MCCB เป็นเบรกเกอร์หลัก MCB ย่อย (Mini Circuit Breaker) ป้องกันโหลดแยกแต่ละวงจร SPD (Surge Protection Device) ป้องกันฟ้าผ่า / Surge Shunt Trip Release SOR-C สั่ง ตัดเบรกเกอร์จากภายนอก โดยจ่ายไฟเข้าคอยล์ Undervoltage Release UVR-C ตัดเบรกเกอร์เมื่อ แรงดันควบคุมตกหรือหาย Auxiliary Contact AX / OF ส่งสัญญาณสถานะ ON / OFF ไปยังตู้คอนโทรล, ไฟโชว์สถานะ สรุป ABB MCCB A1N 125 TMF (15–125A) 3P 36kA @ 415A ใช้เมนเบรกเกอร์ตู้โหลด (Main Breaker) ป้องกันระบบไฟฟ้าจาก “กระแสเกิน (Overload)” และ “กระแสลัดวงจร (Short Circuit)” พร้อมใช้เป็นสวิตช์เปิด–ปิดวงจรหลักในตู้โหลดหรือระบบเครื่องจักร
