รู้จักสินค้านี้
1. ชื่อสินค้า (Product):

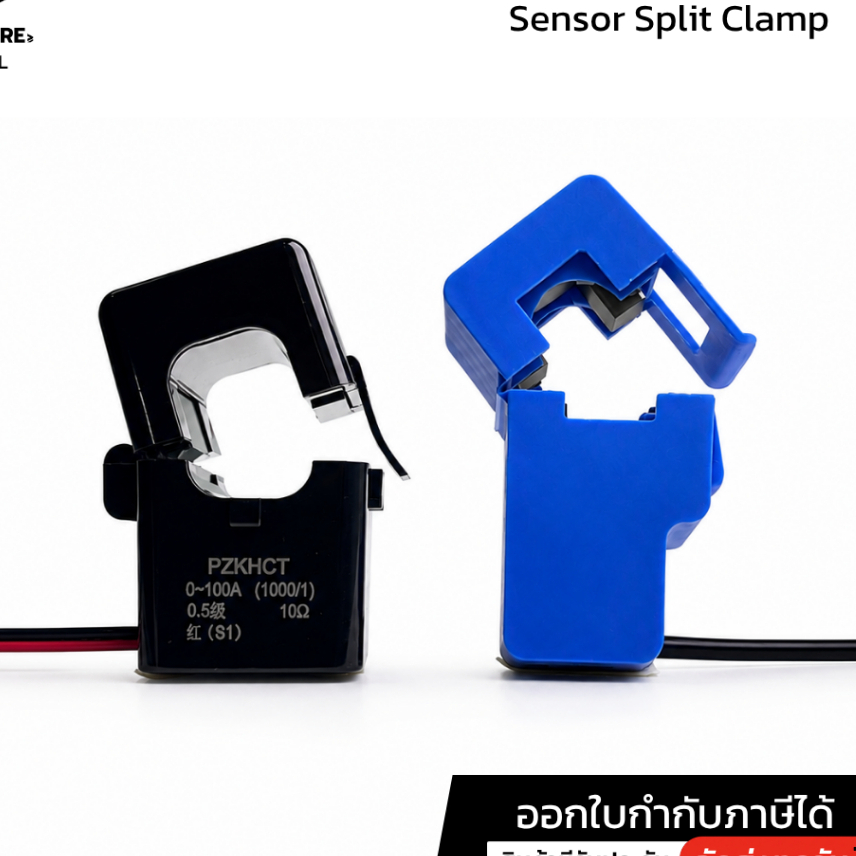

หม้อแปลงวัดกระแส AC รุ่น SCT-013 Peacefair 5A-100A CT Sensor Split Clamp เอาต์พุต 1V/50mA/100mA Current Transformer
2. ตัวเลือกสินค้า (Product Options):
-SCT-013 สีฟ้า 5A/1V
-SCT-013 สีฟ้า 15A/1V
-SCT-013 สีฟ้า 30A/1V
-SCT-013 สีฟ้า 100A/50mA, 2000:1, ±1%
-QNCTK1-16 สีดำ 100A/50mA, 2000:1, ±0.5%
-Peacefair/PZKHCT สีดำ 100A/100mA, 1000:1, ±0.5%
3. คุณสมบัติ (Features):
CT แบบแกนแยก เปิด–ปิดครอบสายได้โดยไม่ต้องตัดสายกำลัง
แยกทางไฟฟ้าระหว่างสายกำลังกับวงจรวัด ใช้ตรวจวัดกระแส AC
SCT-013 รุ่น 1V มี burden resistor ภายใน; รุ่น 50mA/100mA เป็นเอาต์พุตกระแส
กะทัดรัด ติดตั้งรวดเร็ว เหมาะกับมิเตอร์และไมโครคอนโทรลเลอร์
4. ข้อมูลสินค้า (Spec data):
ใช้วัด AC เท่านั้น ไม่รองรับ DC เอาต์พุตเป็น AC RMS ไม่ใช่ DC 0–1V ต้องครอบสาย L หรือ N เพียงเส้นเดียว หากครอบทั้งสองเส้นสนามแม่เหล็กจะหักล้างกัน รุ่น 1V ห้ามเพิ่ม burden ซ้ำ; รุ่นเอาต์พุตกระแสต้องใช้ burden/วงจรปรับสัญญาณที่เหมาะสม ความแม่นยำรวมขึ้นกับ ADC, burden, การสอบเทียบ และการปิดแกนให้สนิท
5. ข้อมูลทางเทคนิค (Specification):
SCT-013: ช่อง 13×13 มม., สายประมาณ 1 ม., 50Hz–1kHz, −25 ถึง +70°C, dielectric 3.5kV/1 นาที
QNCTK1-16: ช่อง 16 มม., 49×30×33 มม., 50/60Hz, −40 ถึง +85°C, dielectric 2kV/1 นาที
PZKHCT: ช่อง 16 มม., 50–60Hz, −40 ถึง +85°C, โหลดที่ระบุ 10Ω, dielectric 1kV/1 นาที, น้ำหนักประมาณ 59 กรัม ตัวเรือนอ้างอิง UL94-V0
*ค่าคลาดเคลื่อนอ้างอิงระดับของซีรีส์และฉลากสินค้า
6. ตารางเปรียบเทียบสินค้า (Comparison):
7. ตัวอย่างการใช้งาน (Applications):
ติดตามการใช้ไฟบ้าน/ตู้ควบคุม, มิเตอร์พลังงาน, Arduino/ESP32/ESP8266, IoT dashboard, บันทึกกระแสเครื่องจักร, แจ้งเตือนโหลดเกิน, ตรวจมอเตอร์/ปั๊ม/แอร์, Smart Home และงานทดลอง ไม่ใช่มิเตอร์รับรองสำหรับคิดค่าไฟ เว้นแต่ระบบทั้งหมดผ่านการรับรอง
8. ตัวอย่างการใช้งาน (Applications):
ติดตามการใช้ไฟบ้าน/ตู้ควบคุม, มิเตอร์พลังงาน, Arduino/ESP32/ESP8266, IoT dashboard, บันทึกกระแสเครื่องจักร, แจ้งเตือนโหลดเกิน, ตรวจมอเตอร์/ปั๊ม/แอร์, Smart Home และงานทดลอง ไม่ใช่มิเตอร์รับรองสำหรับคิดค่าไฟ เว้นแต่ระบบทั้งหมดผ่านการรับรอง
.
9. ตัวอย่างโปรแกรม GitHub:
OpenEnergyMonitor EmonLib
คู่มือวงจรและการสอบเทียบ
.
10. เอกสารอ้างอิง (Documents):
YHDC SCT-013 Official
SCT-013 Series Datasheet
QNCTK1-16 Official
QNCTK Series Datasheet
Peacefair Official
PZKHCT/PZCT-02 Datasheet
11. แพ็คเกจประกอบไปด้วย (Shipping List):
หม้อแปลงวัดกระแส 1 ชิ้น ตามรุ่นที่เลือก ไม่รวม burden resistor, ADC, ไมโครคอนโทรลเลอร์, มิเตอร์ และอุปกรณ์อื่น
คำเตือน: ตัดไฟก่อนติดตั้ง แม้ไม่ต้องตัดสายกำลัง ห้ามสัมผัสตัวนำเปลือย และห้ามปล่อยขดรองของ CT เอาต์พุตกระแสให้เปิดวงจรขณะมีกระแสไหล ควรให้ผู้มีความรู้ด้านไฟฟ้าดำเนินการ
.
.
