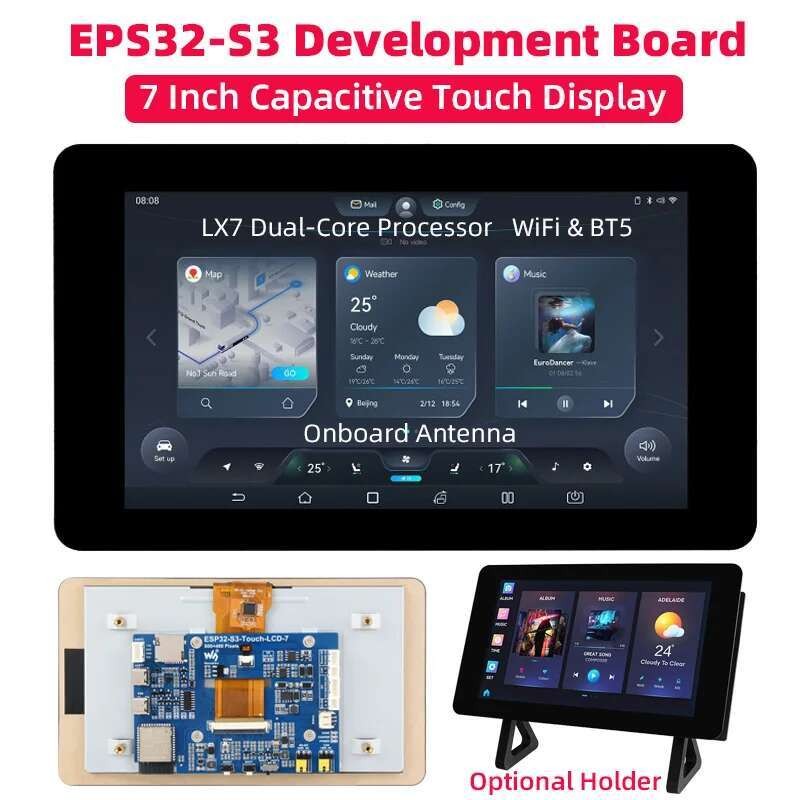

VN ESP32-S3 7 นิ้ว Touch Display Development Board 800480 Xtensa LX7 Dual-core โปรเซสเซอร์ 8M แฟลช WiFi BT5 สําหรับ GUI LVGL HMI ESP32

ESP32-S3 บอร์ดพัฒนาจอแสดงผลสัมผัสแบบ Capacitive ขนาด 7 นิ้ว, ESP32 พร้อมจอแสดงผล, 800 × 480, 5-Point Touch, โปรเซสเซอร์ Dual-Core LX7 32 บิต, ความถี่สูงสุด 240MHz, รองรับ WiFi Bluetooth, พร้อมเสาอากาศออนบอร์ด ESP32-S3- สัมผัส - LCD-7 อินเทอร์เฟซ RGB ที่มีระบบสัมผัสแบบ Capacitive 5 จุดอินเทอร์เฟซอุปกรณ์ต่อพ่วงหลายช่องรวม RGB Interface LCD พร้อมด้วยระบบสัมผัสแบบ Capacitive 5 จุด คุณสมบัติพิเศษ: ESP32-S3-Touch-LCD-7 เป็นบอร์ดพัฒนาไมโครคอนโทรลเลอร์ที่มีการรองรับ WiFi 2.4GHz และ BLE 5 รวมแฟลชและ PSRAM ความจุสูง หน้าจอสัมผัสแบบ capacitive ขนาด 7 นิ้วสามารถทำงานโปรแกรม GUI ได้อย่างราบรื่นเช่น LVGL เมื่อรวมกับอินเทอร์เฟซอุปกรณ์ต่อพ่วงต่างๆเหมาะสำหรับการพัฒนา HMI และแอปพลิเคชัน ESP32-S3 อื่น ๆ อย่างรวดเร็ว มาพร้อมกับโปรเซสเซอร์ดูอัลคอร์ Xtensa 32 บิต LX7 ความถี่หลักสูงสุด 240MHz รองรับ Wi-Fi 2.4GHz (802.11 b / g / n) และ Bluetooth 5 (LE) พร้อมเสาอากาศภายในเครื่อง สร้างขึ้นใน SRAM 512KB และ ROM 384KB พร้อม PSRAM 8MB และแฟลช 8MB ภายใน 512KB จอแสดงผลแบบสัมผัสแบบ capacitive ขนาด 7 นิ้วของออนบอร์ดความละเอียด 800 × 480 สี 65K รองรับการควบคุมแบบสัมผัสแบบ capacitive ผ่านอินเทอร์เฟซ I2C สัมผัส 5 จุดพร้อมการรองรับการขัดจังหวะ CAN, RS485, อินเทอร์เฟซ I2C และช่องเสียบการ์ด TF รวมพอร์ต USB ความเร็วสูง รองรับนาฬิกาแบบยืดหยุ่นการตั้งค่าอิสระของโมดูลและการควบคุมอื่น ๆ เพื่อให้ใช้พลังงานต่ำในสถานการณ์ต่างๆ สถานการณ์การใช้งาน รองรับอุปกรณ์ต่อพ่วงหลายชิ้น อินเทอร์เฟซ I2C รองรับการขยายอุปกรณ์ต่อพ่วงหลายตัวผ่านเซนเซอร์ผ่านอุปกรณ์ต่อพ่วง, CAN, RS485, และ I2C ตัวอย่างแอปพลิเคชันตัวอย่างแอปพลิเคชัน การอ้างอิงเท่านั้นโปรดดูที่เนื้อหาแพคเกจสำหรับรายการชิ้นส่วนโดยละเอียดเท่านั้นโปรดดูที่เนื้อหาแพคเกจสำหรับรายการชิ้นส่วนโดยละเอียด อะไรอยู่บนเครื่อง ESP32-S3N8R8 SoC พร้อม WiFi และ Bluetooth ความถี่ในการทำงานสูงสุด 240MHz รวม PSRAM 8MB และแฟลช SoC พร้อม WiFi และ Bluetooth ความถี่ในการทำงานสูงสุด 240MHz และ PSRAM 8MB ในตัวและแฟลช ขั้วต่อแผงจอแสดงผล 7 นิ้ว ขั้วต่อแผงสัมผัสแบบสัมผัส ช่องเสียบการ์ด TF พอร์ต USB Type-C แบบ USB พอร์ต UART1 พอร์ต USB TO UART Type-C ขั้วต่อ UART2 UART1 และ UART2 เป็น UART เดียวกันซึ่งเลือกโดยสวิตช์ ส่วนหัวของ Sensor Sensor ส่วนหัวสามารถ ส่วนหัว I2C ส่วนหัว RS485 แบตเตอรี่ลิเธียมเดี่ยว PH2.0 ขนาด 3.7V การเลือกตัวต้านทานขั้วต่อสามารถเลือกขั้วต่อได้ การเลือกตัวต้านทานขั้ว RS485 การเลือก UART เลือก UART1 หรือ UART2 ปุ่มบูตบูต กดค้างไว้ขณะเปิดเครื่องเพื่อเปิดโปรแกรมการเผาไหม้ ปุ่มรีเซ็ตใหม่ การเลือกระดับ I2C 3.3 โวลต์ / 5 โวลต์ เรียบร้อยค่ะ จองเรียบร้อยแล้วค่ะ ไฟแสดงสถานะการชาร์จแบตเตอรี่ลิเธียมเสร็จสมบูรณ์ CHG ไฟแสดงการชาร์จแบตเตอรี่ลิเธียม พีดับเบิลยูอาร์ พีดับเบิลยูอาร์ ไฟแสดงสถานะแหล่งจ่ายไฟ ขนาดโครงร่าง บริการทรัพยากร วิกิ: Wiki: www.waveshare.com/wiki/ESP32-S3-Touch-LCD-7 รายชื่อบรรจุหีบห่อ น้ำหนัก: 0.291 กก ESP32-S3- สัมผัส - จอ LCD-7 x1 สายชาย 10 ซม. × 2.0 2P ถึง 2PIN HY2.0 2PIN ถึง 2PIN สายชาย 10 ซม. × 1 HY2.0 2P ถึง 3PIN สายชาย 10 ซม. × 2.0 2P ถึง 4PIN HY2.0 2PIN ถึง 4PIN 1 2 3 4 กล่องใส่อะคริลิค หน้าต่างแอดมิน บัญชีผู้ใช้==221224290; สารเคมีที่เกี่ยวข้องกับ Hign: ไม่มี รองรับการ์ด Tf คุณสมบัติที่ทันสมัย: Wifi 802.11b / g / n, bluetoothBundle: Touch Touch สัมผัสกับเคส ไม่ต้องสัมผัส
