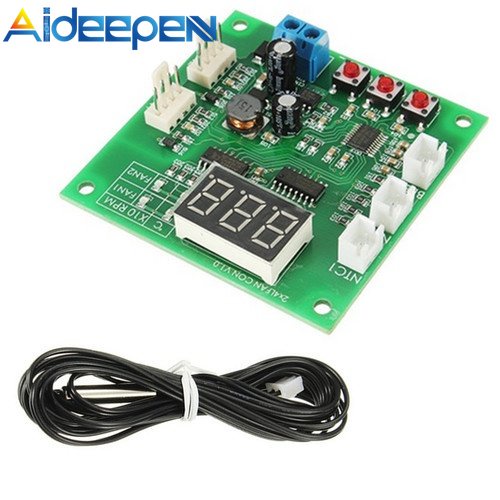

Aideepen โมดูลบอร์ดควบคุมอุณหภูมิพัดลม 4 สาย PWM 2 ทาง กระจายความร้อน

หมายเหตุ: นี่คือตัวควบคุมพัดลม PWM สี่สายสามารถควบคุมได้ตามพัดลมสี่สายมาตรฐาน Intel เท่านั้น (รองรับพัดลมสี่สายส่วนใหญ่ 12-48V) ไม่สามารถควบคุมพัดลม 2-3 บรรทัดได้ อย่าปิดพัดลมอย่างสมบูรณ์ แม้ว่าคอนโทรลเลอร์จะสามารถทำงานได้ระหว่าง 8-60V แต่แรงดันไฟฟ้าจริงจะต้องตรงกับแรงดันไฟฟ้าของพัดลม ตัวอย่างเช่นในการควบคุมพัดลม 12V ต้องใช้พลังงานจาก 12V การเลือกแหล่งจ่ายไฟผิดอาจทำให้พัดลมไหม้และทำให้แผงควบคุมเสียหายในเวลาเดียวกัน!! ข้อมูลจำเพาะ: 1.แรงดันไฟฟ้าที่ใช้งานได้: DC8-60V (ต้องเท่ากับแรงดันพัดลมพัดลม 12V แต่ถ้าคุณใช้พัดลมจ่ายไฟ 24V จะไหม้) 2.ปัจจุบัน: แดชบอร์ดทำงานปัจจุบัน 35mA (12V) 22mA (24V) 3.การควบคุม: ไม่เป็นพัดลมขีด จำกัด ปัจจุบัน แต่หมุดเชื่อมต่อพัดลมบอร์ดไม่เกิน 4. กระแสสูงสุด 3A ใช้พัดลมปัจจุบันมากขึ้นตั้งสายไฟพัดลมเชื่อมต่อโดยตรงกับสายไฟ! 5.ช่วงการควบคุมเอาต์พุต: 10% -100% (นี่คือช่วงสัญญาณเอาต์พุตสถานการณ์ขึ้นอยู่กับประสิทธิภาพของพัดลม) 6.ข้อมูลจำเพาะของหัววัดอุณหภูมิ: NTC 10K B = 3950 7.การวัดอุณหภูมิ: -9.9 ℃ ถึง 70.1 ℃ ข้อผิดพลาด <1 ℃ (ใช้หัววัดที่มีความแม่นยำ 1%) 8.โซนอุณหภูมิช่วงอุณหภูมิ: อุณหภูมิเร่ง 0-60 ℃อุณหภูมิเต็ม 10-70 ℃ 9.การวัดความเร็ว: 10-9990 รอบต่อนาทีมากกว่าที่แสดงความละเอียดสูงสุด 10 รอบต่อนาทีหน่วยแสดงผล * 10 รอบต่อนาที (การวัดความเร็วตามการออกแบบพัดลมสัญญาณ 2 ขั้วที่พบบ่อยที่สุดพัดลมส่วนใหญ่เป็น สัญญาณ 2 เสา) 10.ความเร็วในการเตือนแผงลอย: น้อยกว่า 375 รอบต่อนาที คำแนะนำในการเดินสายไฟ: ขั้วต่อสกรูสีน้ำเงินเชื่อมต่อสายไฟ (แรงดันไฟฟ้าเทียบเท่ากับการใช้แรงดันพัดลมและในช่วง 8-60V) โปรดทราบว่าอย่าใช้ขั้วผิด "ช่อง 1" และ "ช่อง 2" สองช่อง 4P พัดลมเชื่อมต่อซ็อกเก็ตลำดับสายไฟเป็นค่าลบกำลังบวกข้อเสนอแนะความเร็วการควบคุม PWM (สำหรับรายละเอียดดูแผนภาพการเดินสายไฟด้านล่าง) "เทอร์มิสเตอร์ 1" และ "ความร้อน" เชื่อมต่อ NTC (พารามิเตอร์ 10K B = 3950) ตามลำดับด้วยพัดลมควบคุมอุณหภูมิสองช่อง แจ็คเสียงบี๊บ AC เสียงกริ่งเมื่อคุณหมุนสัญญาณเตือนจะหยุดเสียงกริ่ง สายไฟหมายเหตุ: อินเทอร์เฟซพัดลมเดี่ยวที่อนุญาตสูงสุดในปัจจุบันคือ 3A หากคุณต้องการควบคุมพัดลมที่มีกระแสไฟฟ้าสูงให้ตั้งค่าสายไฟพัดลมเชื่อมต่อโดยตรงกับแหล่งจ่ายไฟหลักของด้านบน (และความสามารถของตัวควบคุมพัดลมที่อิสระจาก ในปัจจุบัน แต่เพื่อพิจารณาความจุปัจจุบันของตัวนำไฟฟ้า) คำอธิบายการแสดงผล: แดชบอร์ดผ่านค่าการแสดงผลดิจิตอลสิทธิ์ของค่ากระแสหลอดดิจิตอล led สี่หลอดบ่งบอกถึงความหมายของบรรทัดแรกของแต่ละโต๊ะที่นำสองช่องอุณหภูมิและความเร็วในการหมุน (x10rpm) ทั้งสอง นำบรรทัดที่สองของตัวแทนที่โดดเด่นช่องทางที่สองของอุณหภูมิและความเร็ว (x10rpm) ภายใต้เงื่อนไขการใช้งานปกติจะเป็นไปตามลำดับสี่ค่า??แสดงในทางกลับกันอาจได้ตลอดเวลาโดยกดปุ่ม "+" "-" เพื่อเปลี่ยนเป็นค่าแมนนวลอย่างรวดเร็ว??สวิตช์ด้วยตนเองจะอยู่ในค่านี้เป็นเวลานานอีกครั้งที่เข้าสู่รอบเป็นสถานะ สามารถปกปิดได้ตามที่ต้องการช่องแสดงผล II การตั้งค่าหมายเหตุ: 1.ภายใต้สถานะการตั้งค่า ความเร็ว??และโซนอุณหภูมิหากไม่ได้ใช้งานนานกว่า 15 วินาทีระบบจะออกอัตโนมัติโดยไม่บันทึกข้อมูล 2.เมื่อโซนอุณหภูมิที่ตั้งไว้อุณหภูมิเต็มจะต้องสูงกว่าอุณหภูมิเร่งช่องเดียวกันอย่างน้อย 5 องศาเซลเซียสค่าอุณหภูมิเมื่อการตั้งค่าทำให้สภาวะนี้ไม่ตรงตามตัวควบคุมจะปรับโดยอัตโนมัติ ข้อมูลอุณหภูมิเพื่อให้แน่ใจว่าการปฏิบัติตามความแตกต่างอื่น ๆ จะไม่ต่ำในสภาวะ 5 องศาเซลเซียสสิ่งนี้จะถูกปรับให้เป็นทางเดียวโดยอัตโนมัติและหากคุณต้องการปรับอุณหภูมิกลับด้วยตนเอง 3.การตั้งค่าการแสดงผลแบบสวมหน้ากากสองช่องมีผลต่อข้อมูลสถานะการทำงานเท่านั้นที่แสดงว่าการตั้งค่าช่องควบคุมและพารามิเตอร์สองช่องจะไม่ได้รับผลกระทบการทำงานปกติ ในรายการรวมด้วย: 1x 4-Wire Temperature Control ตัวควบคุมความเร็วพัดลมคอมพิวเตอร์ PWM หัววัดอุณหภูมิ 2x 1 เมตร 1x เส้นผ่านศูนย์กลาง 12 มม. ยาว 10 ซม
